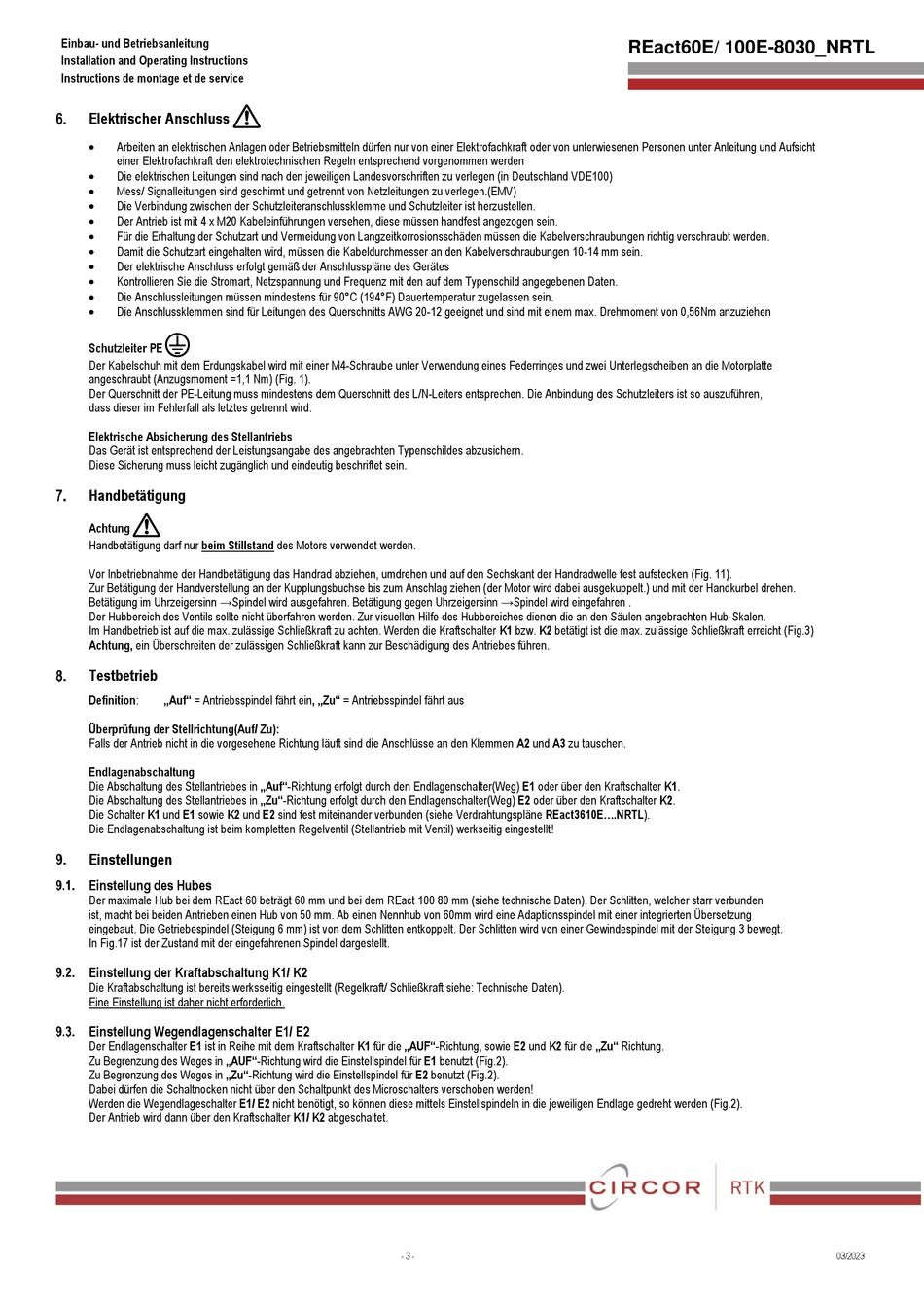

Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service
Elektrischer Anschluss
•
Arbeiten an elektrischen Anlagen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Anleitung und Aufsicht
einer Elektrofachkraft den elektrotechnischen Regeln entsprechend vorgenommen werden
•
Die elektrischen Leitungen sind nach den jeweiligen Landesvorschriften zu verlegen (in Deutschland VDE100)
•
Mess/ Signalleitungen sind geschirmt und getrennt von Netzleitungen zu verlegen.(EMV)
•
Die Verbindung zwischen der Schutzleiteranschlussklemme und Schutzleiter ist herzustellen.
•
Der Antrieb ist mit 4 x M20 Kabeleinführungen versehen, diese müssen handfest angezogen sein.
•
Für die Erhaltung der Schutzart und Vermeidung von Langzeitkorrosionsschäden müssen die Kabelverschraubungen richtig verschraubt werden.
•
Damit die Schutzart eingehalten wird, müssen die Kabeldurchmesser an den Kabelverschraubungen 10-14 mm sein.
•
Der elektrische Anschluss erfolgt gemäß der Anschlusspläne des Gerätes
•
Kontrollieren Sie die Stromart, Netzspannung und Frequenz mit den auf dem Typenschild angegebenen Daten.
•
Die Anschlussleitungen müssen mindestens für 90°C (194°F) Dauertemperatur zugelassen sein.
•
Die Anschlussklemmen sind für Leitungen des Querschnitts AWG 20-12 geeignet und sind mit einem max. Drehmoment von 0,56Nm anzuziehen
K
Schutzleiter PE
Der Kabelschuh mit dem Erdungskabel wird mit einer M4-Schraube unter Verwendung eines Federringes und zwei Unterlegscheiben an die Motorplatte
angeschraubt (Anzugsmoment =1,1 Nm) (Fig. 1).
Der Querschnitt der PE-Leitung muss mindestens dem Querschnitt des L/N-Leiters entsprechen. Die Anbindung des Schutzleiters ist so auszuführen,
dass dieser im Fehlerfall als letztes getrennt wird.
Elektrische Absicherung des Stellantriebs
Das Gerät ist entsprechend der Leistungsangabe des angebrachten Typenschildes abzusichern.
Diese Sicherung muss leicht zugänglich und eindeutig beschriftet sein.
Handbetätigung
a
Achtung
Handbetätigung darf nur beim Stillstand des Motors verwendet werden.
Vor Inbetriebnahme der Handbetätigung das Handrad abziehen, umdrehen und auf den Sechskant der Handradwelle fest aufstecken (Fig. 11).
Zur Betätigung der Handverstellung an der Kupplungsbuchse bis zum Anschlag ziehen (der Motor wird dabei ausgekuppelt.) und mit der Handkurbel drehen.
Betätigung im Uhrzeigersinn →Spindel wird ausgefahren. Betätigung gegen Uhrzeigersinn →Spindel wird eingefahren .
Der Hubbereich des Ventils sollte nicht überfahren werden. Zur visuellen Hilfe des Hubbereiches dienen die an den Säulen angebrachten Hub-Skalen.
Im Handbetrieb ist auf die max. zulässige Schließkraft zu achten. Werden die Kraftschalter K1 bzw. K2 betätigt ist die max. zulässige Schließkraft erreicht (Fig.3)
Achtung, ein Überschreiten der zulässigen Schließkraft kann zur Beschädigung des Antriebes führen.
Testbetrieb
Definition:
„Auf" = Antriebsspindel fährt ein, „Zu" = Antriebsspindel fährt aus
Überprüfung der Stellrichtung(Auf/ Zu):
Falls der Antrieb nicht in die vorgesehene Richtung läuft sind die Anschlüsse an den Klemmen A2 und A3 zu tauschen.
Endlagenabschaltung
Die Abschaltung des Stellantriebes in „Auf"-Richtung erfolgt durch den Endlagenschalter(Weg) E1 oder über den Kraftschalter K1.
Die Abschaltung des Stellantriebes in „Zu"-Richtung erfolgt durch den Endlagenschalter(Weg) E2 oder über den Kraftschalter K2.
Die Schalter K1 und E1 sowie K2 und E2 sind fest miteinander verbunden (siehe Verdrahtungspläne REact3610E....NRTL).
Die Endlagenabschaltung ist beim kompletten Regelventil (Stellantrieb mit Ventil) werkseitig eingestellt!
Einstellungen
Einstellung des Hubes
Der maximale Hub bei dem REact 60 beträgt 60 mm und bei dem REact 100 80 mm (siehe technische Daten). Der Schlitten, welcher starr verbunden
ist, macht bei beiden Antrieben einen Hub von 50 mm. Ab einen Nennhub von 60mm wird eine Adaptionsspindel mit einer integrierten Übersetzung
eingebaut. Die Getriebespindel (Steigung 6 mm) ist von dem Schlitten entkoppelt. Der Schlitten wird von einer Gewindespindel mit der Steigung 3 bewegt.
In Fig.17 ist der Zustand mit der eingefahrenen Spindel dargestellt.
Einstellung der Kraftabschaltung K1/ K2
Die Kraftabschaltung ist bereits werksseitig eingestellt (Regelkraft/ Schließkraft siehe: Technische Daten).
Eine Einstellung ist daher nicht erforderlich.
Einstellung Wegendlagenschalter E1/ E2
Der Endlagenschalter E1 ist in Reihe mit dem Kraftschalter K1 für die „AUF"-Richtung, sowie E2 und K2 für die „Zu" Richtung.
Zu Begrenzung des Weges in „AUF"-Richtung wird die Einstellspindel für E1 benutzt (Fig.2).
Zu Begrenzung des Weges in „Zu"-Richtung wird die Einstellspindel für E2 benutzt (Fig.2).
Dabei dürfen die Schaltnocken nicht über den Schaltpunkt des Microschalters verschoben werden!
Werden die Wegendlageschalter E1/ E2 nicht benötigt, so können diese mittels Einstellspindeln in die jeweiligen Endlage gedreht werden (Fig.2).
Der Antrieb wird dann über den Kraftschalter K1/ K2 abgeschaltet.
REact60E_100E-8010_NRTLv1.0.docx
a
- 3 -
REact60E/ 100E-8030_NRTL
03/2023
