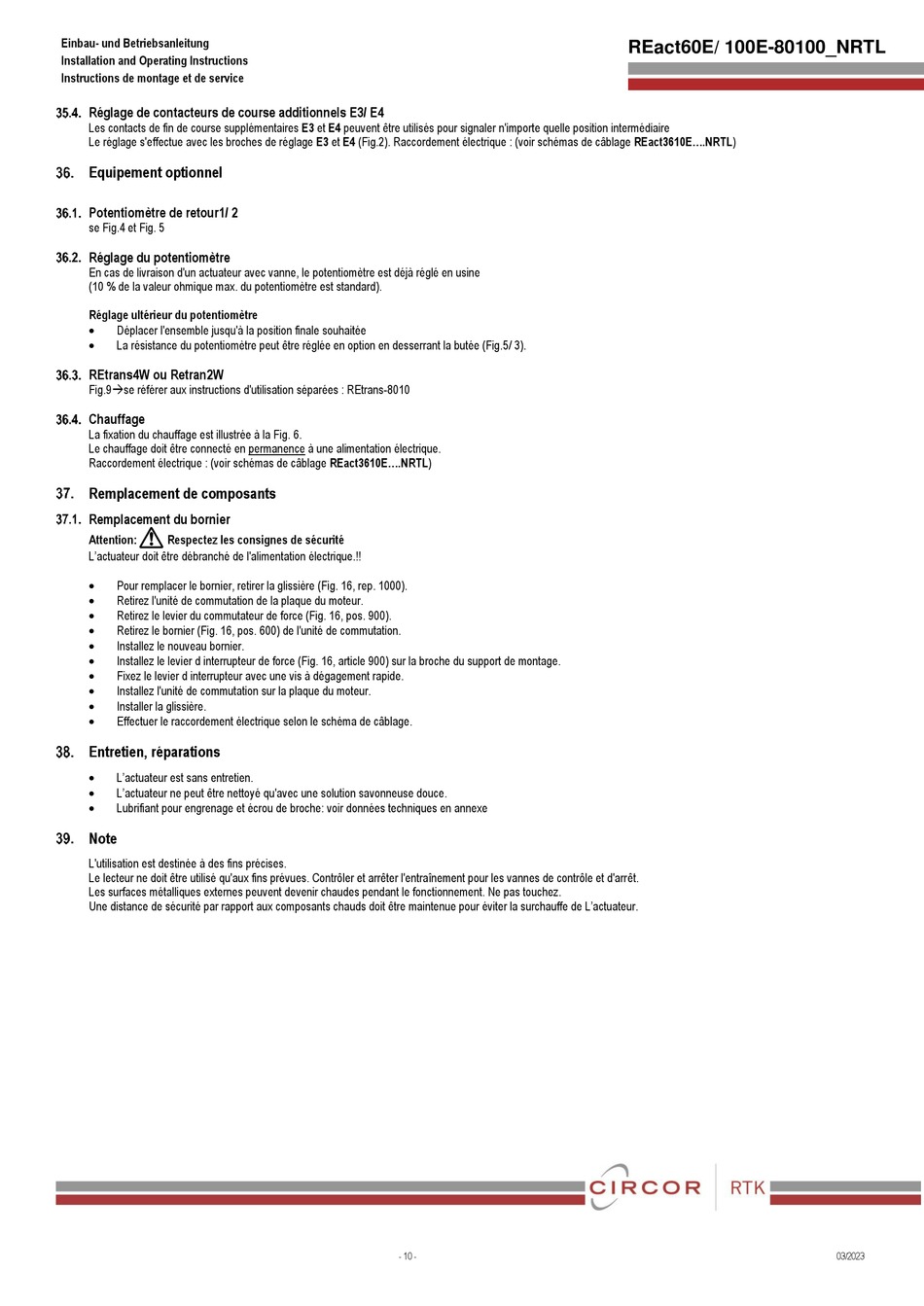

Réglage de contacteurs de course additionnels E3/ E4
Les contacts de fin de course supplémentaires E3 et E4 peuvent être utilisés pour signaler n'importe quelle position intermédiaire
Le réglage s'effectue avec les broches de réglage E3 et E4 (Fig.2). Raccordement électrique : (voir schémas de câblage REact3610E....NRTL)
Equipement optionnel
Potentiomètre de retour1/ 2
se Fig.4 et Fig. 5
Réglage du potentiomètre
En cas de livraison d'un actuateur avec vanne, le potentiomètre est déjà réglé en usine
(10 % de la valeur ohmique max. du potentiomètre est standard).
Réglage ultérieur du potentiomètre
•
Déplacer l'ensemble jusqu'à la position finale souhaitée
•
La résistance du potentiomètre peut être réglée en option en desserrant la butée (Fig.5/ 3).
REtrans4W ou Retran2W
Fig.9→se référer aux instructions d'utilisation séparées : REtrans-8010
Chauffage
La fixation du chauffage est illustrée à la Fig. 6.
Le chauffage doit être connecté en permanence à une alimentation électrique.
Raccordement électrique : (voir schémas de câblage REact3610E....NRTL)
Remplacement de composants
Remplacement du bornier
a
Attention:
Respectez les consignes de sécurité
L'actuateur doit être débranché de l'alimentation électrique.!!
•
Pour remplacer le bornier, retirer la glissière (Fig. 16, rep. 1000).
•
Retirez l'unité de commutation de la plaque du moteur.
•
Retirez le levier du commutateur de force (Fig. 16, pos. 900).
•
Retirez le bornier (Fig. 16, pos. 600) de l'unité de commutation.
•
Installez le nouveau bornier.
•
Installez le levier d interrupteur de force (Fig. 16, article 900) sur la broche du support de montage.
•
Fixez le levier d interrupteur avec une vis à dégagement rapide.
•
Installez l'unité de commutation sur la plaque du moteur.
•
Installer la glissière.
•
Effectuer le raccordement électrique selon le schéma de câblage.
Entretien, réparations
•
L'actuateur est sans entretien.
•
L'actuateur ne peut être nettoyé qu'avec une solution savonneuse douce.
•
Lubrifiant pour engrenage et écrou de broche: voir données techniques en annexe
Note
L'utilisation est destinée à des fins précises.
Le lecteur ne doit être utilisé qu'aux fins prévues. Contrôler et arrêter l'entraînement pour les vannes de contrôle et d'arrêt.
Les surfaces métalliques externes peuvent devenir chaudes pendant le fonctionnement. Ne pas touchez.
Une distance de sécurité par rapport aux composants chauds doit être maintenue pour éviter la surchauffe de L'actuateur.
