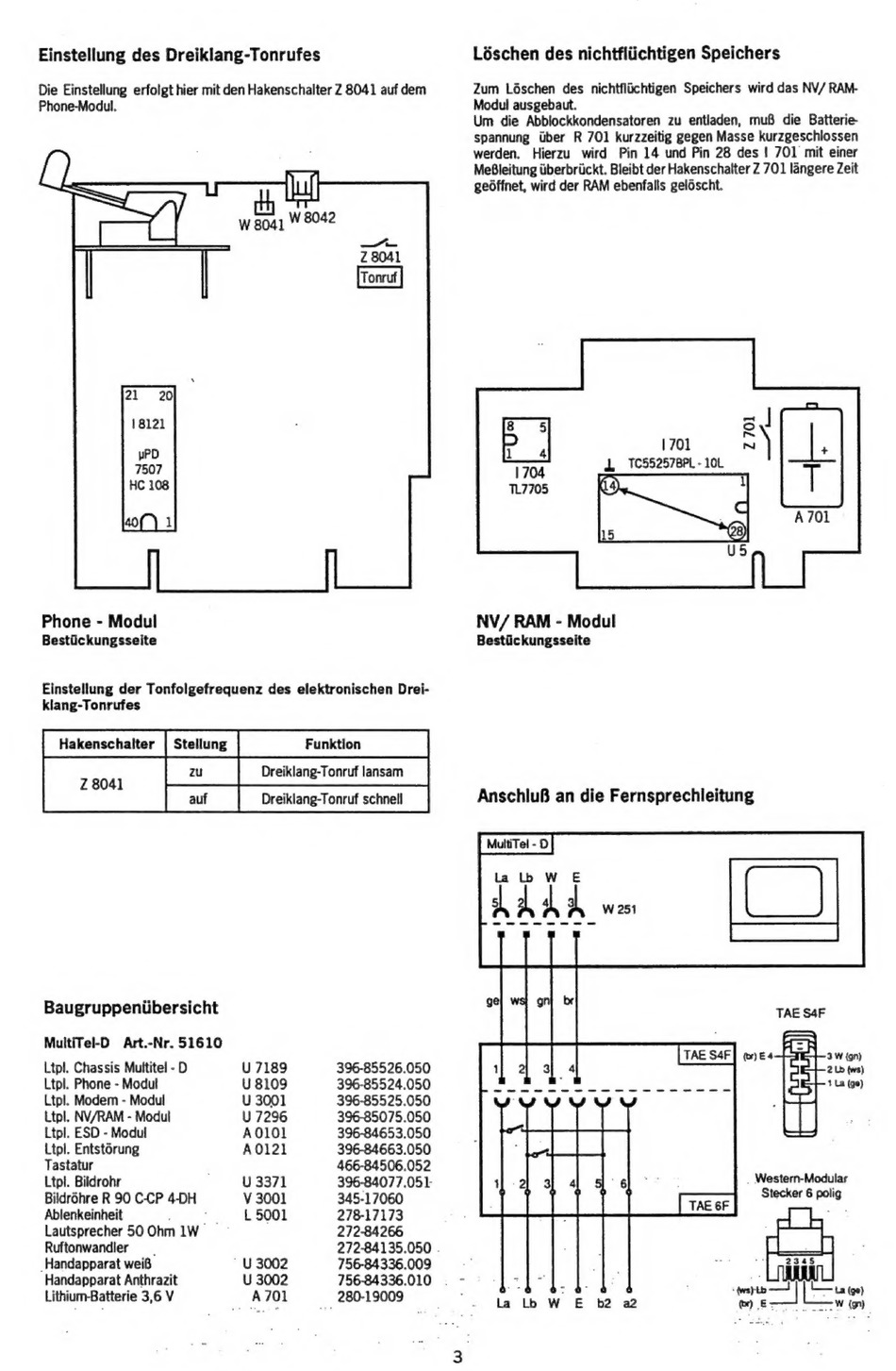

Einstellung des Dreiklang-Tonrufes
Die Einstellung erfolgt hier mit den Hakenschalter Z 8041 auf dem
Phone-Modul.
Phone - Modul
Bestückungsseite
Einstellung der Tonfolgefrequenz des elektronischen Drei-
klang-Tonrufes
18041
zu
|
Dreiklang-Tonruf lansam
af
|
Dreiklang-Tonruf schnell
Baugruppenübersicht
MultiTel-D
Art.-Nr. 51610
Ltpl. Chassis Multitel - D
U 7189
396-85526.050
Ltpl. Phone - Modul
U 8109
396-85524.050
Ltpl. Modem - Modul
U 3001
396-85525.050
Ltpl. NV/RAM - Modul
U 7296
396-85075.050
Ltpl. ESD - Modul
AO0101
396-84653.050
Ltpl. Entstörung
A0121
396-84663.050
Tastatur
j
466-84506.052
Ltpl. Bildrohr
U 3371
396-84077.051
Bildröhre R 90 C-CP 4-DH
v 3001
345-17060
Ablenkeinheit
s
j
L 5001
278-17173
Lautsprecher 50 Ohm 1W
272-84266
Ruftonwandier
.
272-84135.050 :
.Handapparat weiß
"U 3002
756-84336.009
Handapparat Anthrazit
U 3002
756-84336.010
Lithium-Batterie 3,6 V
A701
280-19009
Löschen des nichtflüchtigen Speichers
Zum Löschen des nichtflüchtigen Speichers wird das NV/ RAM-
Modul ausgebaut.
Um die Abblockkondensatoren zu entladen, muß die Batterie-
spannung
über R 701 kurzzeitig gegen Masse kurzgeschlossen
werden.
Hierzu
wird
Pin 14 und Pin 28 des | 701 mit einer
Meßleitung überbrückt. Bleibt der Hakenschalter Z 701 längere Zeit
geöffnet, wird der RAM ebenfalls gelöscht.
ER
1701
N
:
L
TC552578PL
- 10L
ae
A70Ll
NV/ RAM - Modul
Bestückungsseite
Anschluß an die Fernsprechleitung
TAE S4F
TAE S4F|
&)E4
3 W (gn)
2Lb (ws)
11a (ge)
. Western-Modular
Stecker 6 polig
albweEb 2
