Stecker- und Anschlussbelegungen
Einführung
DMX-Anschlüsse
DPX-1210H NET, DPX-1210S NET
40
Dimmerpack
Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐
volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird.
Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light" ist Vorsicht angesagt:
Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein
zerstörter DMX-Controller, ein Kurzschluss oder „nur" eine nicht funktionierende Lightshow
sein!

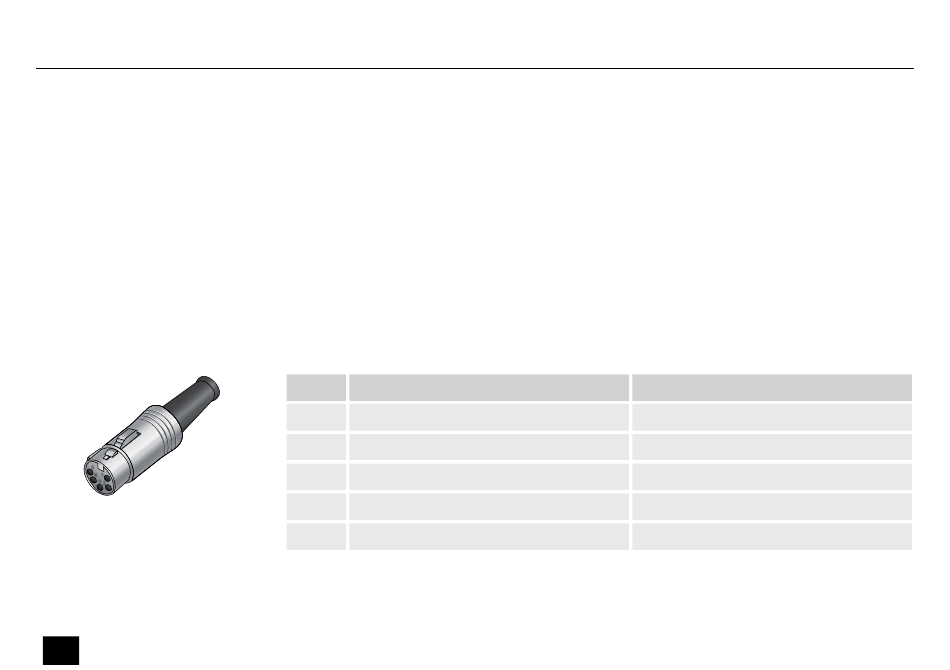

Drei- und fünfpolige XLR-Buchsen dienen als DMX-Ausgänge, ein drei- oder ein fünfpoliger
XLR-Stecker dient (wahlweise) als DMX-Eingang. Die unten stehende Zeichnung und die
Tabelle zeigen die Pinbelegung.
Pin
5-polig
1
Masse (Abschirmung)
2
Signal invertiert (DMX–, „Cold")
3
Signal (DMX+, „Hot")
4
frei / zweite Verbindung (DMX–)
5
frei / zweite Verbindung (DMX+)
3-polig
Masse (Abschirmung)
Signal invertiert (DMX–, „Cold")
Signal (DMX+, „Hot")
