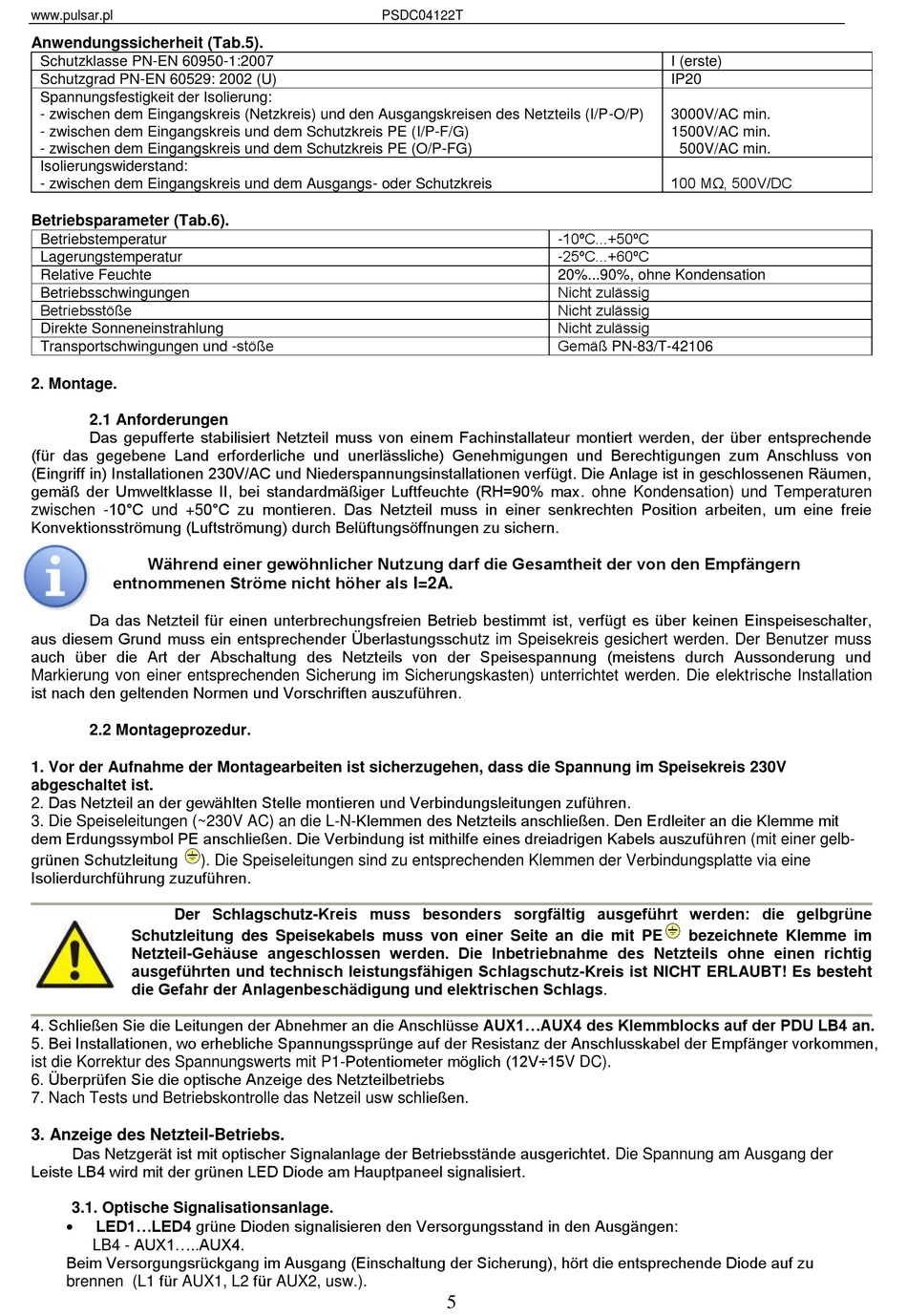

www.pulsar.pl
Anwendungssicherheit (Tab.5).
Schutzklasse PN-EN 60950-1:2007
Schutzgrad PN-EN 60529: 2002 (U)
Spannungsfestigkeit der Isolierung:
- zwischen dem Eingangskreis (Netzkreis) und den Ausgangskreisen des Netzteils (I/P-O/P)
- zwischen dem Eingangskreis und dem Schutzkreis PE (I/P-F/G)
- zwischen dem Eingangskreis und dem Schutzkreis PE (O/P-FG)
Isolierungswiderstand:
- zwischen dem Eingangskreis und dem Ausgangs- oder Schutzkreis
Betriebsparameter (Tab.6).
Betriebstemperatur
Lagerungstemperatur
Relative Feuchte
Betriebsschwingungen
Betriebsstöße
Direkte Sonneneinstrahlung
Transportschwingungen und -stöße
2. Montage.
2.1 Anforderungen
Das gepufferte stabilisiert Netzteil muss von einem Fachinstallateur montiert werden, der über entsprechende
(für das gegebene Land erforderliche und unerlässliche) Genehmigungen und Berechtigungen zum Anschluss von
(Eingriff in) Installationen 230V/AC und Niederspannungsinstallationen verfügt. Die Anlage ist in geschlossenen Räumen,
gemäß der Umweltklasse II, bei standardmäßiger Luftfeuchte (RH=90% max. ohne Kondensation) und Temperaturen
zwischen -10°C und +50°C zu montieren. Das Netzteil muss in einer senkrechten Position arbeiten, um eine freie
Konvektionsströmung (Luftströmung) durch Belüftungsöffnungen zu sichern.
Während einer gewöhnlicher Nutzung darf die Gesamtheit der von den Empfängern
entnommenen Ströme nicht höher als I=2A.
Da das Netzteil für einen unterbrechungsfreien Betrieb bestimmt ist, verfügt es über keinen Einspeiseschalter,
aus diesem Grund muss ein entsprechender Überlastungsschutz im Speisekreis gesichert werden. Der Benutzer muss
auch über die Art der Abschaltung des Netzteils von der Speisespannung (meistens durch Aussonderung und
Markierung von einer entsprechenden Sicherung im Sicherungskasten) unterrichtet werden. Die elektrische Installation
ist nach den geltenden Normen und Vorschriften auszuführen.
2.2 Montageprozedur.
1. Vor der Aufnahme der Montagearbeiten ist sicherzugehen, dass die Spannung im Speisekreis 230V
abgeschaltet ist.
2. Das Netzteil an der gewählten Stelle montieren und Verbindungsleitungen zuführen.
3. Die Speiseleitungen (~230V AC) an die L-N-Klemmen des Netzteils anschließen. Den Erdleiter an die Klemme mit
dem Erdungssymbol PE anschließen. Die Verbindung ist mithilfe eines dreiadrigen Kabels auszuführen (mit einer gelb-
grünen Schutzleitung
). Die Speiseleitungen sind zu entsprechenden Klemmen der Verbindungsplatte via eine
Isolierdurchführung zuzuführen.
Der Schlagschutz-Kreis muss besonders sorgfältig ausgeführt werden: die gelbgrüne
Schutzleitung des Speisekabels muss von einer Seite an die mit PE
Netzteil-Gehäuse angeschlossen werden. Die Inbetriebnahme des Netzteils ohne einen richtig
ausgeführten und technisch leistungsfähigen Schlagschutz-Kreis ist NICHT ERLAUBT! Es besteht
die Gefahr der Anlagenbeschädigung und elektrischen Schlags.
4. Schließen Sie die Leitungen der Abnehmer an die Anschlüsse AUX1...AUX4 des Klemmblocks auf der PDU LB4 an.
5. Bei Installationen, wo erhebliche Spannungssprünge auf der Resistanz der Anschlusskabel der Empfänger vorkommen,
ist die Korrektur des Spannungswerts mit P1-Potentiometer möglich (12V÷15V DC).
6. Überprüfen Sie die optische Anzeige des Netzteilbetriebs
7. Nach Tests und Betriebskontrolle das Netzeil usw schließen.
3. Anzeige des Netzteil-Betriebs.
Das Netzgerät ist mit optischer Signalanlage der Betriebsstände ausgerichtet. Die Spannung am Ausgang der
Leiste LB4 wird mit der grünen LED Diode am Hauptpaneel signalisiert.
3.1. Optische Signalisationsanlage.
LED1...LED4 grüne Dioden signalisieren den Versorgungsstand in den Ausgängen:
LB4 - AUX1.....AUX4.
Beim Versorgungsrückgang im Ausgang (Einschaltung der Sicherung), hört die entsprechende Diode auf zu
brennen (L1 für AUX1, L2 für AUX2, usw.).
PSDC04122T
5
I (erste)
IP20
3000V/AC min.
1500V/AC min.
500V/AC min.
100 MΩ, 500V/DC
-10ºC...+50ºC
-25ºC...+60ºC
20%...90%, ohne Kondensation
Nicht zulässig
Nicht zulässig
Nicht zulässig
Gemäß PN-83/T-42106
bezeichnete Klemme im
