- Seite 1 HPSB 10A24D v.1.0 HPSB 27,6V/10A/2x40Ah Der Puffer- und Spannungsnetzteil. DE** Ausgabe: 2 vom 24.10.2016 Ersetzt die Ausgabe: ---------...
- Seite 2 GREEN POWER www.pulsar.pl HPSB10A24D Netzteil-Beschreibung: Sicherung des Batterieausgangs vor Kurzschluss unterbrechungsfreie Stromversorgung DC 27,6V/10A* und umgekehrtem Anschluss Optische Signalisierung LED Einbaustelle für die Batterie 2x40Ah/12V Schutzeinrichtungen: breiter Bereich der AC-Speisespannung 176÷264V Kurzschluss-Schutz SCP ...
- Seite 3 GREEN POWER www.pulsar.pl HPSB10A24D 1.2. Blockschema (Abb.1). Bild 1. Schaltplan Netzteil. 1.3 Beschreibung der Elemente und Verbindungen des Netzteils Tabelle 1. Netzteilelemente. Element Nr. Beschreibung [Bild 2] Netzteilmodul Netzteilverbindungen: L-N Anschluss der Versorgung 230V/AC, Anschluss des PE-Schutzes V+, V- Spannungssausgänge DC B+, B- Akku- Ausgänge...

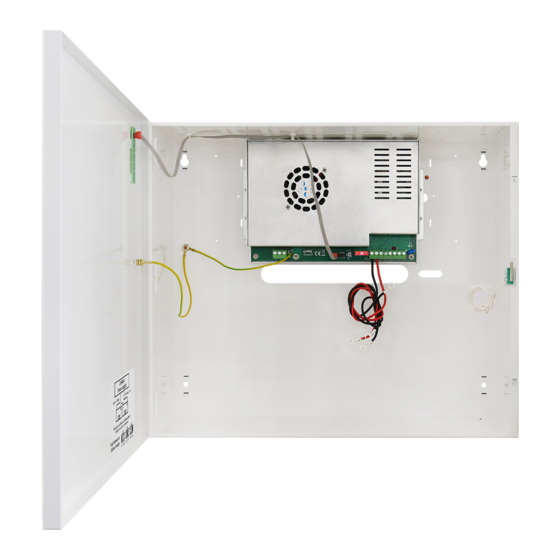

- Seite 4 GREEN POWER www.pulsar.pl HPSB10A24D Bild 2. Netzteil-Ansicht. 1.4. Technische Parameter: - elektrische Parameter (Tab.2) - mechanische Parameter (Tab.3) - Anwendungssicherheit (Tab.4) - Betriebsparameter (Tab. 5) Tabelle 2. Elektrische Parameter Netzgerätstyp: A (EPS - External Power Source) 176÷264V AC 50Hz Speisespannung Stromentnahme 1,5A@230V AC max.
- Seite 5 GREEN POWER www.pulsar.pl HPSB10A24D Netzteils - rot, Normalzustand: leuchtet konstant, Störung: leuchtet nicht - AC Diode die den AC-Speisungsstand anzeigt - grün, Normalzustand: leuchtet konstant, Störung: leuchtet nicht - AUX Diode die den DC-Speisungsstand am Netzteilausgang anzeigt Tabelle 3. Mechanische Parameter...
- Seite 6 GREEN POWER www.pulsar.pl HPSB10A24D Diagramm 1. Zulässiger Ausgangsstrom des Netzteils in Abhängigkeit von der Umgebungstemperatur. 2. Montage. 2.1 Anforderungen. Das gepufferte Netzteil muss von einem Fachinstallateur montiert werden, der über entsprechende (für das gegebene Land erforderliche und unerlässliche) Genehmigungen und Berechtigungen zum Anschluss von (Eingriff in) Installationen 230V/AC und Niederspannungsinstallationen verfügt.
- Seite 7 GREEN POWER www.pulsar.pl HPSB10A24D - Batterieausgang (+V): Leitung BAT+ / rot, - Batterieausgang (0V): Leitung BAT- / GND / schwarz. 8. Optische Anzeige des Netzteilbetriebs überprüfen: LED-Diode (grün auf dem Netzteilmodul). 9. Nach der Installation und Überprüfung des richtigen Betriebs des Netzteils kann das Gehäuse geschlossen werden.
- Seite 8 BEMERKUNG! Das Netzteil arbeitet mit einer Blei-Säure-Batterie (SLA) zusammen. Nach der Betriebsdauer darf es nicht mit gewöhnlichem Müll weggeworfen werden, sondern ist gemäß den geltenden Vorschriften zu entsorgen. Pulsar sp. j. Siedlec 150, 32-744 Łapczyca, Poland Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50 e-mail: biuro@pulsar.pl,...
