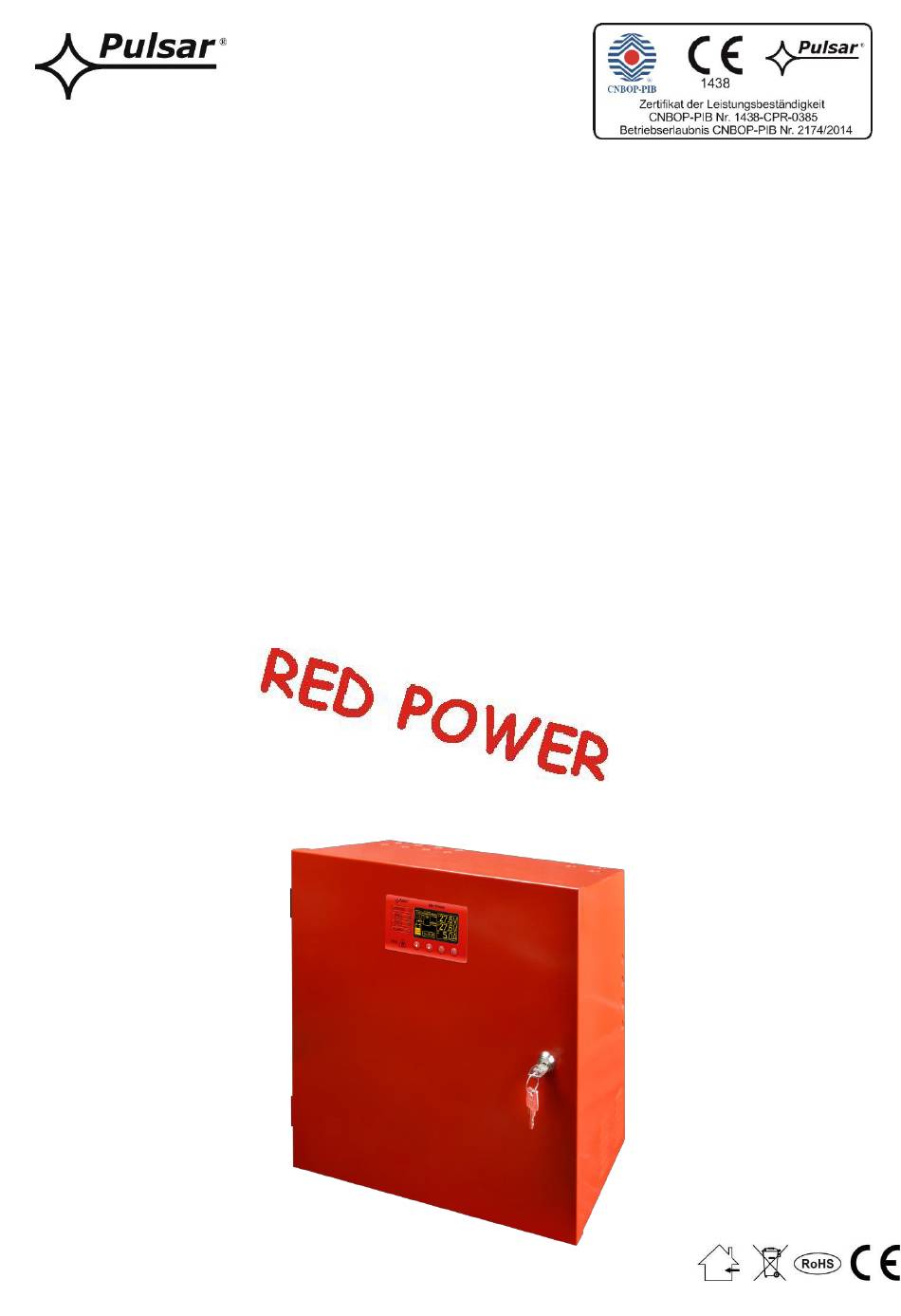

- Seite 1 EN54-5A40LCD v.1.0 EN54 27,6V/5A/2x40Ah/LCD Netzteil für Brandmeldeanlagen DE** Ausgabe: 3 vom 26.08.2014 Ersetzt die Ausgabe: ------------- LCD Version LCD Version...
-
Seite 2: Inhaltsverzeichnis
RED POWER www.pulsar.pl EN54-5A40LCD INHALTSVERZEICHNIS 1. MERKMALE DES NETZTEILS ......................4 2. INHALT DER PACKUNG ........................5 3. FUNKTIONELLE ANFORDERUNGEN DES NETZTEILS............6 4. TECHNISCHE BESCHREIBUNG....................... 7 4.1. A .............................. 7 LLGEMEINE ESCHREIBUNG 4.2. B ................................7 LOCKSCHALTBILD 4.3. - Seite 3 RED POWER www.pulsar.pl EN54-5A40LCD 8. KREIS DER RESERVEVERSORGUNG ................... 38 8.1. E ..............................38 RKENNUNG DER KKUS 8.2. K ........................38 URZSCHLUSSSCHUTZ DER KKUKLEMMEN 8.3. U .............................. 38 MKEHRANSCHLUSSSCHUTZ 8.4. A UVP ..........................38 IEFENTLADUNGSSCHUTZ 8.5. A ..................................38 KKUTEST 8.6.
-
Seite 4: Merkmale Des Netzteils
RED POWER www.pulsar.pl EN54-5A40LCD 1. Merkmale des Netzteils Übereinstimmung mit Anforderung der Normen Zusammenarbeit mit den Sicherungsmodulen EN 54-4, EN12101-10 EN54-LB4 und EN54-LB8 (Option) unterbrechungsfreie Stromversorgung 27,6V DC/ optische Signalisierung der Überlastung des Netzteils OVL Stelle für Akkus 2x40Ah/12V ... -
Seite 5: Inhalt Der Packung
RED POWER www.pulsar.pl EN54-5A40LCD 2. Inhalt der Packung Netzteil Bedienungsanleitung Rote Distanzscheiben - 4 St. Rote Metallhalter zur Montage des Netzteils - 4 St. Montageschrauben M8x16 - 4 Sätze Kabelverschraubungen PG9 - 4St. -
Seite 6: Funktionelle Anforderungen Des Netzteils
RED POWER www.pulsar.pl EN54-5A40LCD 3. Funktionelle Anforderungen des Netzteils. Puffer-Netzteil für Brandschutzsysteme wurde gemäß folgenden Anforderungen der Normen und der rechtlichen Bestimmungen projektiert: - EN 54-4:2001 und / A2:2007 Brandmeldeanlagen - EN 12101-10:2007, Rauch- und Wärmefreihaltung. Anforderungen Netzteil gemäß Funktionelle Anforderungen... -
Seite 7: Technische Beschreibung
RED POWER www.pulsar.pl EN54-5A40LCD 4. Technische Beschreibung. 4.1. Allgemeine Beschreibung. Puffer-Netzteil drahtlosen Speisung Brandmeldeanlagen, Rauch- Wärmekontrollsysteme, Brandschutzsysteme und Brandautomatik bestimmt, die der stabilisierten Spannung 24V DC (±15%) bedürfen. Das Netzteil verfügt über zwei unabhängig gesicherte Ausgänge AUX1 und AUX2, die die Spannung 27,6V DC mit summarischer Stromausbeute liefern:... -
Seite 8: Beschreibung Der Elemente Und
RED POWER www.pulsar.pl EN54-5A40LCD 4.3. Beschreibung der Elemente und Klemmen des Netzteils. Tabelle 1. Elemente der PCB Platte des Netzteils (Abb. 2) Element Beschreibung PANEEL – Übergang der optischen Signalilsation – Hörmelder (Kapitel 7.2.2) BUZER – Polarisation des Kreises EXTi (Kapitel 6.6) - Seite 9 RED POWER www.pulsar.pl EN54-5A40LCD Tabelle 2. Elemente der PCB Platte des EMC Filters (Abb. 3) Element Nr. Beschreibung – Sicherung im Ausgangskreis 230V, F6,3A / 250V MAINS L-N Klemme der Versorgung 230V AC, Klemme des PE Schutzes Port – zur Verbindung mit Netzteil-Platte.
- Seite 10 RED POWER www.pulsar.pl EN54-5A40LCD Tabelle 3. Elemente des Netzteils (Abb. 4) Element Nr. Beschreibung Trennungstransformator Platte des Netzteils (Tab. 1, Abb. 2) Messfühler der Akkutemperatur Platz für Montage des Zusatzmoduls: INTR, INTE, INTW Platz für Anschluss des Sicherungsmoduls EN54-LB4 oder EN54-LB8 TAMPER;...
-
Seite 11: Installation
RED POWER www.pulsar.pl EN54-5A40LCD 5. Installation. 5.1. Anforderungen. Das Netzteil ist zur Montage vom Fachinstallateur bestimmt, der über entsprechende (für gegebenes Land erforderlich und nötig) Genehmigungen und Berechtigungen für den Anschluss (den Eingriff) in den 230V AC Anlagen und Niederspannungsanlagen verfügt. - Seite 12 RED POWER www.pulsar.pl EN54-5A40LCD 1. Das Netzteil an der Wand mit Hilfe der speziellen Spreizdübel montieren. Zur Montage dürfen keine PCV Dübel benutzt werden. 2. Die Leitungen der Versorgung 230V AC mit den Klemmen L-N des Netzteils verbinden. Die Erdleitung mit der Klemme mit Erdungssymbol PE verbinden.
-
Seite 13: Funktionen
RED POWER www.pulsar.pl EN54-5A40LCD 6. FUNKTIONEN 6.1. Kontrollpaneel. Das Netzteil besitzt ein Paneel mit Tasten und LCD Display, das die Ablesung von allen vorhandenen, elektrischen Parametern ermöglicht. Die Tasten des Paneels dienen zur Auswahl und Bestätigung des Parameters, der aktuell angezeigt werden soll. -
Seite 14: Erste Einschaltung Des
RED POWER www.pulsar.pl EN54-5A40LCD 6.2. Erste Einschaltung des Netzteils - Bildschirm der Sprachauswahl der Berichte Bei erster Verbindung des Netzteils mit dem Netz erscheint auf dem Display der Bildschirm, der die Auswahl der Sprache ermöglicht. Die Sprache wird mit den Tasten „<” oder „>” gewählt, die die Verschiebung des Feldes im Bereich der vorhandenen Sprachen ermöglicht. -
Seite 15: Optische Signalisierung
RED POWER www.pulsar.pl EN54-5A40LCD 6.4. optische Signalisierung - LCD Desktop 6.4.1. Ansichtsmenü. Nach dem Drücken der "ESC" Taste erscheint am Unterteil des Displays das Ansichtsmenü, das die Auswahl eines der vier vorhandenen Bildschirme des Netzteils ermöglicht Um den entsprechenden Bildschirm zu wählen, soll mit Hilfe der Pfeiltasten „<” oder „>” das entsprechende Feld markiert werden und die Auswahl mit „SET”... -
Seite 16: Bildschirm - Laufende Parameter
RED POWER www.pulsar.pl EN54-5A40LCD 6.4.2. Bildschirm - laufende Parameter Um den Bildschirm einzustellen, soll die „ESC” Taste gedrückt, dann mit den Pfeilen „<” oder „>” das gewählt und mit der „SET” Taste bestätigt werden. Icon Der Bildschirm zeigt die elektrischen Parameter und den Zustand der technischen Ausgänge des Netzteils im Betrieb. -
Seite 17: Bildschirm - Laufende Störungen
RED POWER www.pulsar.pl EN54-5A40LCD 6.4.3. Bildschirm - laufende Störungen Im Falle der nicht regelrechten, elektrischen Parameter während des Betriebs beginnt das Netzteil die Störung zu signalisieren, in dem es die entsprechende Nachricht am LCD Display anzeigt, die LED Diode ALARM am Paneel aufleuchtet, die Hörsignalisierung einschaltet (wenn sie nicht ausgeschaltet wurde) und den Zustand des dedizierten, technischen Ausgangs ändert. - Seite 18 RED POWER www.pulsar.pl EN54-5A40LCD Abb. 14. Bildschirm der Geschichte der Parameter des Netzteils. Um die Anzeige des registrierten Parameters zu ändern, soll seine Bezeichnung beleuchtet werden, in dem die "SET" Taste gedrückt und dann mit den Tasten „<” oder „>” der gegebene Parameter gewählt wird.
-
Seite 19: Bildschirm - Geschichte Der Ereignisse
RED POWER www.pulsar.pl EN54-5A40LCD 6.4.5. Bildschirm - Geschichte der Ereignisse Im Falle der nicht regelrechten, elektrischen Parameter während des Betriebes beginnt das Netzteil die Störung zu signalisieren, in dem es die entsprechende Nachricht zyklisch die Beleuchtung des LCD Displays ein- und ausschaltet, die LED Diode ALARM am Paneel aufleuchtet, die Hörsignalisierung einschaltet (wenn sie nicht ausgeschaltet wurde). -
Seite 20: Verzeichnis Der Störungscoden Und Nachrichten
RED POWER www.pulsar.pl EN54-5A40LCD 6.4.6. Verzeichnis der Störungscoden und Nachrichten. Das Netzteil signalisiert den Zustand des eigenen Betriebs mit entsprechendem Code. Die Coden wurden in zwei Gruppen geteilt: mit Anfangsbuchstabe "F" und "I". Die Coden mit Buchstabe "F" bedeuten die Störung. Die Coden mit Buchstabe "I" informieren über korrekten Betrieb des Netzteils oder über Beseitigung der Störung, die z.B. -
Seite 21: Technische Ausgänge
RED POWER www.pulsar.pl EN54-5A40LCD Tabelle 10. Verzeichnis der Coden der Netzteilberichten code des Beschreibung Berichts Start des Netzgeräts AC-Versorgung wieder AUX1-Sicherung ersetzt AUX2-Sicherung ersetzt BAT-Sicherung ersetzt Batterie angeschlossen Batterie OK Batterietemp. OK AC-Spannung OK EXTo-Ausgang EIN EXTo-Ausgang AUS Batterietest – START Netzteilhaube geschl. -
Seite 22: Eingang Der Sammelstörung
RED POWER www.pulsar.pl EN54-5A40LCD Technische Ausgänge wurden mit Erhaltung der galvanischen Isolation zwischen den Systemen des Netzteils und den angeschlossenen Anlagen realisiert. Abb. 17. Schaltplan der technischen Ausgänge. 6.6. Eingang der Sammelstörung EXTi. Technischer Eingang EXTi (external input) ist ein Eingang der Signalisierung der Sammelstörung, der zum Anschluss der zusätzlichen Fremdanlagen bestimmt ist, die das Störungssignal generieren. -
Seite 23: Signalisierung Der Öffnung Des Deckels - Tamper
RED POWER www.pulsar.pl EN54-5A40LCD 6.7. Signalisierung der Öffnung des Deckels - TAMPER Das Netzteil wurde mit dem Mikroschalter Tamper ausgerüstet, der die Öffnung des Netzteildeckels signalisiert. In fabrikmässiger Ausführung wird das Netzteil mit nicht verbundener Leitung des Tampers geliefert. Die Funktion der Signalisierung muss aktiviert werden, zu diesem Zweck soll der Anker vom Tamperanschluss entfernt (Abb. -
Seite 24: Ovp Des Netzteilausgangs
RED POWER www.pulsar.pl EN54-5A40LCD 6.9. Spannungssteigerungsschutz OVP des Netzteilausgangs. Wenn am Ausgang des Impulsgleichhalters die Spannung mit Wert über 30,5V±0.5V erscheint, schaltet das System die Versorgung von den Ausgängen ab, um die Akkus und Empfänger gegen Beschädigung zu schützen. Die Ausgänge werden in diesem Fall aus Akkus versorgt. Das Ansprechen des Systems wird durch die gelbe LED Diode OVP auf der PCB Platte des Netzteils und Änderung des Zustandes der technischen... -
Seite 25: Einstellung Des Netzteils
RED POWER www.pulsar.pl EN54-5A40LCD 7. Einstellung des Netzteils. Das Netzteil verfügt über Konfigurationsmenü, in dem die Konfiguration der Einstellungen durch die Änderung oder Anregung von manchen Parametern durchgeführt werden kann. Um in den Einstellungsmodus zu gelangen, soll aus der Ebene des Hauptbildschirms die Taste "SET" gedrückt werden. -
Seite 26: Änderung Des Kennwortes
RED POWER www.pulsar.pl EN54-5A40LCD - Auswahl mit "SET" Taste bestätigen - mit Tasten „<” oder „>” die erste Ziffer einführen - Auswahl mit "SET" Taste bestätigen - mit Tasten „<” oder „>” die andere Ziffer einführen - Auswahl mit "SET" Taste bestätigen - mit Tasten „<”... -
Seite 27: Tastatursperre
RED POWER www.pulsar.pl EN54-5A40LCD 7.1.5. Tastatursperre. Bei Aktivierung des Zugriffs zu den Einstellungen des Netzteils durch Festlegung der Kennwörter kann gewählt werden, ob auch die Tasten des Vorderpults gesperrt werden sollen. Die Option „Tastatursperre”gibt solche Möglichkeit. - mit Tasten „<” oder „>” Menü... -
Seite 28: Netzteil
RED POWER www.pulsar.pl EN54-5A40LCD 7.2. Netzteil. Die Funktion Menü "Netzteil" ist nur nach korrekter Einführung des Installateur-Kennwortes sichtbar. Die Auswahl der Postion "Netzteil" im Menü Einstellungen ermöglicht den Übergang zum nächsten Menü, aus dem die Einstellungen des Netzteils vollständig konfiguriert werden können: Akkutest ein/aus, Hörsignalisierung ein/aus, EXTo Ausgänge ein/aus, Einstellung der Verzögerung der Ausgangssignalisierung EPS, Einstellung der... -
Seite 29: Ein-/Ausschalten Der Hörsignalisierung
RED POWER www.pulsar.pl EN54-5A40LCD - Während des Tests auf dem Bildschrim erscheint die Information WARTEN 7.2.2. Ein-/Ausschalten der Hörsignalisierung Die Notfallsituationen, die während des Betriebes des Netzteils vorkommen können, werden akustisch signalisiert. Die Häufigkeit und Menge der Signale hängt vom Typ des Ereignisses ab (Kapitel 6.4.6). -
Seite 30: Ein-/Ausschalten Des Exto Ausgangs
RED POWER www.pulsar.pl EN54-5A40LCD 7.2.3. Ein-/Ausschalten des EXTo Ausgangs Gesteuerter Relaisausgang EXTo (external output) ist ein Ausgang, der mit keiner Funktionierung des Netzteils verbunden ist und unabhängig von seinem Betrieb umgeschaltet werden kann. EXTo Ausgang kann zur Umschaltung der steuernden, neu startenden oder versorgenden Ein- /Ausgänge in den Kreisen der elektrischen Niederspannungsinstallationen dienen. -
Seite 31: Einstellung Der Kommunikationsadresse
RED POWER www.pulsar.pl EN54-5A40LCD - Taste „SET” drücken, am Ende der Zeile erscheint das Anregungszeichen - mit Tasten „<” oder „>” Verzögerungszeit wählen - 10s - 1Min - 10Min - 30Min - Auswahl mit "SET" Taste bestätigen 7.2.5. Einstellung der Kommunikationsadresse. -
Seite 32: Einstellung Der Übertragungsparameter
RED POWER www.pulsar.pl EN54-5A40LCD 7.2.6. Einstellung der Übertragungsparameter. Betreffend die Zusammenarbeit mit PowerSecurity Anwednung. Alle Parameter, die für Kommunikation des Netzteils mit PC verantwortlich sind, d.h. die Netzteiladresse, Einstellung der Parität und Geschwindigkeit sollen die gleiche Einstellung sowohl in der Konfiguration des Netzteils als auch in der PowerSecurity Anwendung haben. -
Seite 33: Desktop
RED POWER www.pulsar.pl EN54-5A40LCD 7.3. Desktop. Die Funktion Menü "Netzteil" ist nur nach korrekter Einführung des Benutzer- oder Installateur- Kennwortes sichtbar. Menü "Desktop" ermöglicht die Vollbringung der Einstellungen, die direkt mit dem Benutzer-Interface verbunden sind. Man kann die Sprache, das Datum, die Zeit, die Beleuchtung, den Kontrast und die Signalisierung der Netzteilstörung mit der blinkenden Beleuchtung einstellen. -
Seite 34: Einstellung Der Sprache
RED POWER www.pulsar.pl EN54-5A40LCD 7.3.1. Einstellung der Sprache. Eine der Funktionen des DESKTOP Menüs ist die Möglichkeit der Auswahl der Sprache. Die Sprache der Nachrichten können gemäß den Vorzügen des Benutzers eingestellt werden. - mit Tasten „<” oder „>” Menü... -
Seite 35: Zeiteinstellung
RED POWER www.pulsar.pl EN54-5A40LCD 7.3.3. Zeiteinstellung. Die Funktion "Datum" im "DESKTOP" Menü ermöglicht die Einstellung der entsprechenden Zeit, gemäß der die Berichten über die Ereignisse oder die Geschichte des Netzteilbetriebes gespeichert werden. Die eingebaute Uhr der Istzeit berücksichtigt weder das Schaltjahr noch Änderungen der Sommer- und Winterzeit. -
Seite 36: Kontrasteinstellung
RED POWER www.pulsar.pl EN54-5A40LCD - Taste „SET” drücken, das Anregungszeichen verschiebt sich an das Ende der Zeile - mit Tasten „<” oder „>” die gewählte Bildschirmhelligkeit einstellen - Auswahl mit "SET" Taste bestätigen 7.3.5. Kontrasteinstellung. Die Funktion "Kontrast" im "DESKTOP" Menü ermöglicht die Einstellung des Kontrastes der auf dem Display angezeigten Texte. - Seite 37 RED POWER www.pulsar.pl EN54-5A40LCD - Taste „SET” drücken, am Ende der Zeile erscheint das Anregungszeichen - mit Tasten „<” oder „>” Einstellung vollbringen Blinkende Beleuchtung während der Störung eingeschaltet – Blinkende Beleuchtung während der Störung ausgeschaltet – - Auswahl mit "SET" Taste bestätigen...
-
Seite 38: Kreis Der Reserveversorgung
RED POWER www.pulsar.pl EN54-5A40LCD 8. Kreis der Reserveversorgung Das Netzteil wurde mit intelligenten Kreisen ausgerüstet: Akkuladung mit Funktion der beschleunigten Ladung und Kontrolle der Akkus, deren Hauptfunktion die Überwachung des Zustandes der Akkus und Schaltungen in ihrem Kreis ist. Wenn der Steuerer des Netzteils die Störung im Akkukreis erkennt, wird das entsprechend signalisiert und der Zustand der technischen Ausgänge APS FLT und ALARM geändert. -
Seite 39: Messung Der Resistenz Des Akku-Kreises
RED POWER www.pulsar.pl EN54-5A40LCD Die Funktion des Akkutestes wird auch automatisch gesperrt, wenn das Netzteil im Betriebmodus ist, in dem die Testausführung unmöglich ist. Dieser Zustand kommt z.B. während des Akkubetriebes oder wenn das Netzteil überlastet ist, vor. In dieser Situation erscheint auf dem LCD Display im Menü Einstellungen -> Netzteil -> Akkutest, die Nachricht „START”. -
Seite 40: Fernüberwachung (Option: Wifi, Ethernet, Rs485, Usb)
RED POWER www.pulsar.pl EN54-5A40LCD 9. Fernüberwachung (Option: WiFi, Ethernet, RS485, USB). Das Netzteil wurde zum Betrieb im System angepasst, in dem die Fernkontrolle der Betriebsparameter im Überwachungszentrum erforderlich ist. Die Übersendung der Informationen über den Zustand des Netzteils ist durch die Anwendung des zusätzlichen Fernkommunikationsmoduls möglich, der die Kommunikation im Wi-Fi, Ethernet oder RS485 Standard realisiert. -
Seite 41: Kommunikation Im Drahtlosen Wi-Fi Netz
RED POWER www.pulsar.pl EN54-5A40LCD Die Schnittstelle RS485-ETHERNET „INTRE” ist eine Anlage zur Umsetzung der Signale zwischen dem Bus RS485 und dem Ethernet-Netz. Zur korrekten Funktionierung bedarf die Anlage der Fremdversorgung 10÷30V DC z.B. aus dem Netzteil EN54. Die physikalische Verbindung der Schnittstelle erfolgt mit Erhaltung der galvanischen Separation. -
Seite 42: Kommunikation Im Netz Rs485
RED POWER www.pulsar.pl EN54-5A40LCD Die Schnittstelle RS485-WiFi „INTRW” ist eine Anlage zur Umsetzung der Signale zwischen dem Bus RS485 und dem Wi-Fi Netz. Zur korrekten Funktionierung bedarf die Anlage der Fremdversorgung 10÷30V DC z.B. aus dem Netzteil EN54. Die Anlage wurde im luftdichten Gehäuse montiert, das gegen die ungünstigen Umwelteinflüsse schützt. -
Seite 43: Powersecurity" Anwendung
RED POWER www.pulsar.pl EN54-5A40LCD 9.5. „PowerSecurity” Anwendung. „PowerSecurity” Anwendung finden Sie auf der Webseite www.pulsar.pl und die ausführliche Beschreibung in der Bedienungsanweisung der Anwendung. Zur Anzeige und Analyse der Informationen, die aus den Stellen der Installation der Netzteile geschickt werden, wurde die freie Anwendung „PowerSecurity” bearbeitet, deren Hauptbildschirm unten dargestellt wurde. -
Seite 44: Technische Parameter
RED POWER www.pulsar.pl EN54-5A40LCD 10. Technische Parameter. elektrische Parameter (Tab. 15). mechanische Parameter (Tab. 16). Betriebssicherheit (Tab. 17) Betriebsparameter (Tab. 18). Empfohlene Bauart und Querschnitt der Anschlussleitungen (Tab. 19) Tabelle 15. Elektrische Parameter. Funktionsklasse PN-EN 12101-10:2007 Versorgungsspannung 230V AC (-15%/+10%) - Seite 45 RED POWER www.pulsar.pl EN54-5A40LCD 2 Zugriffsstufen, mit Passwörtern geschützt Betriebsgeschichte des Netzteiles – 6144 Werte Störungsgeschichte - 2048 Ereignisse Uhr der Istzeit mit Batterie Hörsignalisierung: - piezoelektrischer Signalgeber ~75dB /0,3m Akku des LCD Displays 3V, Lithium, CR2032...
- Seite 46 RED POWER www.pulsar.pl EN54-5A40LCD Tabelle 19. Empfohlene Bauart und Querschnitt der Anschlussleitungen. …1,5 mm Netzversorgung 230V AC L-N-PE OMY 3 x 0,75 mm ( Tab.2 [2]) Empfängerausgänge AUX1, AUX2 …2,5 mm HLGs 2 x 1,5 mm ( Tab.1 [11]) Signalein-/Signalausgang YnTKSY 1 x 2 x 0,8 mm ( Tab.1 [11])
-
Seite 47: Technische Überprüfung Und Wartung
RED POWER www.pulsar.pl EN54-5A40LCD 11. Technische Überprüfung und Wartung. Alle Überprüfungen und Wartungsmaßnahmen können erst nach Abschaltung des Netzteils getrofen werden. Das Netzteil bedarf keiner besonderen Wartungsmaßnahmen, jedoch wird die Entstaubung des Innenraums mit Druckluft beim beträchtlichen Staubgehalt empfohlen. Im Falle des Sicherungswechsels sollen die Ersatzteile, die mit den originellen Teilen übereinstimmen, montiert werden. - Seite 48 Vorschriften entsorgen. ALLGEMEINE GARANTIEBEDINGUNGEN 1. Pulsar (Hersteller) erteilt für die Geräte eine fünfjährige Qualitätsgarantie, die seit dem Herstellungsdatum des Gerätes gerechnet wird. 2. Die Garantie umfasst eine kostenlose Reparatur oder ein kostenloses Auswechseln gegen das funktionelle Äquivalent (nach der Ermessung des Herstellers) der defekten Anlage aus den vom Hersteller abhängigen Gründen, einschließlich der Produktions- und...
