www.pulsar.pl
1. Technische Beschreibung.
1.1. Allgemeine Beschreibung.
Der stabilisierte Netzteil PSDC04122T ist für Versorgung der analogen Kameras oder anderer Geräte bestimmt,
die eine stabilisierte Spannung mit dem Wert von 12V DC erfordern. Regulierungsumfang der Ausgangsspannung wird
durch ein Potentiometer zwischen 12V und 15V DC reguliert. Das Gerät hat 4 mit Schmelzsicherung unabhängig
geschützte Ausgänge. Eine Störung (ein Kurzschluss) im Ausgangskreis führt zum Durchbrennen der Schmelzsicherung
oder zur Einschaltung und Abschaltung des Kreises von der DC (+U)-Versorgung. Das Netzgerät ist in einem
Metallgehäuse mit Signalisationspaneel gesetzt.

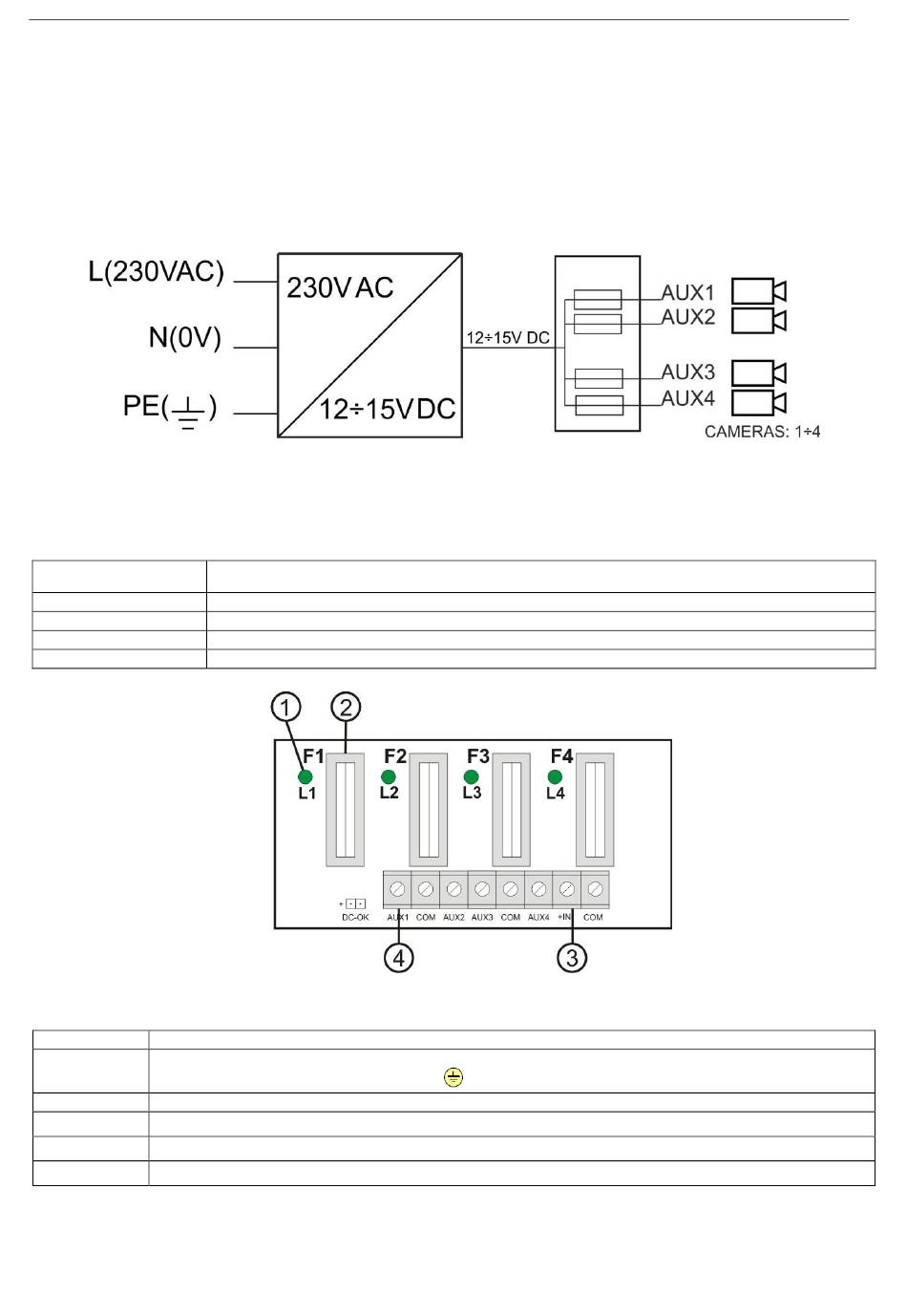

1.2. Blockschema. (Bild 1).
1.3. Beschreibung der Elemente und Verbindungen des Netzteils.
Tabelle 1. Bauteile der PCB-Platte der Geräts (siehe Bild.2).
Element
[1]
[2]
[3]
[4]
Tabelle 2. Netzteil-Elemente (siehe Bild 3).
Element
[1]
L-N Verbindung der Speisung 230V AC
das Modul des Netzgeräts
[2]
[3]
V
das Potentiometer, Regulierung der Ausgangsspannung zwischen 12V und 15V DC
ADJ
Optische LED-Signalanlage für DC-Versorgungsstand, des Hauptmoduls des Netzgeräts
[4]
LB4 Sicherungsleiste mit Versorgungsausgängen und optischer Signalanlage
[5]
PSDC04122T
Bild.1. Schaltplan Netzteil
L1...L4 (grüne) LED-Dioden (signalisieren Einschaltung der Sicherung)
F1...F4 Schmelzsicherungen in AUX-Kreisen (+)
IN Versorgungsanschluss der LB4 -Leiste
AUX1.... AUX4 Ausgänge, geteiltes terminal COM (-)
Bild. 2. Blick auf die Netzteilplatte pcb.
.
Beschreibung
Beschreibung
PE - Brandschutzverbindung
3
