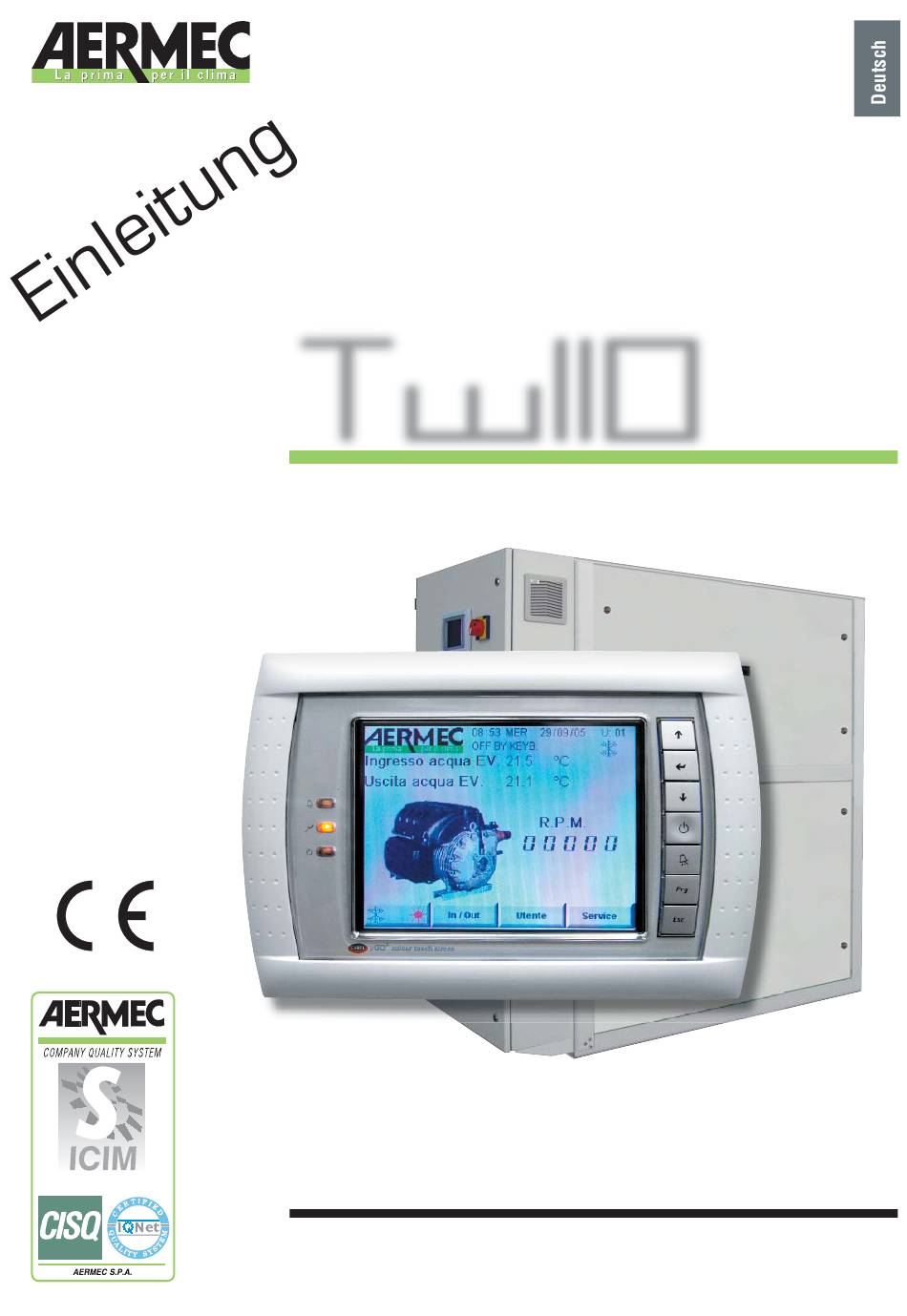

- Seite 1 BEDIENUNGSANLEITUNG Elektrische Steuerung Carel für modulare Wasserkühleinheiten mit zweistufigem Zentrifugenverdichter Tw110 ISO 9001 - Cert. n° 0128/4...
- Seite 2 Indice Eigenschaften der elektronischen Regelung Benutzerschnittstelle Funktionstasten Schaltflächen (TOUCH-SCREEN) In der Standardmaske angezeigte Parameter Aufbau der Menüs und Fenster Parameter im Menü ANWENDER Parameter im Menü UHR Parameter im Menü STATUS Parameter im Menü IN/OUT Parameter im Menü VERDICHTER Parameter im Menü ÜBERSICHT Alarmverwaltung Alarmcodes...
- Seite 3 Einheiten installiert mehrerer Einheiten wird auf den Diese möglichen Konfigurationen sind: sein, wird das System nach der im entsprechenden Abschnitt in diesem • Nur eine Einheit TW110 in der Anlage nachfolgenden Diagramm dargestellten Handbuch verwiesen. installiert Logik gesteuert. Das Display zur •...
- Seite 4 Benutzerschnittstelle Die Benutzerschnittstelle besteht Anwender wird mittels zwei Arten von dargestellte Schaltflächen (benutzbar aus einem graphischen Farbdisplay Bedienvorrichtungen ermöglicht, d.h. durch direktes Drücken auf den To u c h s c r e e n . A l l e F u n k t i o n e n einerseit durch auf der rechten Seite Bildschirm durch die Touchscreen- der Einheit werden mittels dieser...
- Seite 5 Funktionstasten TASTE Funktion Verwendung Bemerkungen Diese Steuerung hat gegenüber der Fernbedienung oder der Kontrolle immer Vorrang. Bei einem System mit mehreren Verdichtern wird bei Betätigung ON / OFF Ein-/Ausschalten der Einheit dieser Taste an der MASTER-Einheit das gesamte System ein-/ausgeschaltet, während bei ihrer Betätigung an einer SLAVE-Einheit der jeweilige Schaltkreis ein- /ausgeschaltet wird.
- Seite 6 In der Standardmaske angezeigte Parameter Nach dem Starten der Einheit wird über die Funktionsweise der Anlage eine Standardmaske angezeigt, in der oder der Einheiten (bei Systemen mit einige grundlegende Parameter sichtbar mehreren Verdichtern). Die während sind. Diese Parameter ermöglichen dem dieser anfänglichen Phase angezeigten Anwender einen schnellen Überblick Parameter sind:...
- Seite 7 Aufbau der Menüs und Fenster Alle Informationen und die angezeigten Menüs angeordnet wurden, ermöglicht (bereits jetzt wird darauf hingewiesen, bzw. vom Anwender geänderten e i n e s ch n e l l e Ve r wa l t u n g a l l e r dass nicht alle Menüs durch eine Pa r a m e t e r s i n d i n e i n e r R e i h e Informationen zum Maschinenbetrieb...
- Seite 8 Parameter der Menüs Display-Anzeige Parameter Bemerkungen ? Sollwert Einrichtung des Sollwerts für den Kühlbetrieb Einrichtung des zweiten Sollwerts für den Kühlbetrieb (nur ? Zweiter Sollwert wenn die Funktion doppelter Sollwert im Menü SERVICE aktiviert wurde) E Sollwert Einrichtung des Sollwerts für den Heizbetrieb Einrichtung des zweiten Sollwerts für den Heizbetrieb (nur E Zweiter Sollwert wenn die Funktion doppelter Sollwert im Menü...
- Seite 9 Parameter der Menüs Display-Anzeige Parameter Bemerkungen UHRZEIT Uhrzeit des Systems DATUM Datum des Systems Wochentag Aktivierung des Betriebs mit Zeitspannen zum Ein-/ Zeitspannen Ausschalten Display-Anzeige Parameter Bemerkungen Wochentag, für den die Zeitspannen eingerichtet werden START1 Uhrzeit für das Einschalten des Chiller STOP1 Uhrzeit für das Ausschalten des Chiller START2...
- Seite 10 Parameter der Menüs Display-Anzeige Parameter Bemerkungen Hoher Druck (im Vorlauf) Tman Vorlauftemperatur Verdichter Kondensationstemperatur Subc. Unterkühlung Niedriger Druck (in Ansaugleitung) Tasp Ansaugtemperatur des Verdichters Verdampfungstemperatur Superh Überhitzung Drehzahl pro Minute des Verdichters KW in Leistungsaufnahme des Verdichters Stromaufnahme des Verdichters TUAH Temperatur am Wasserausgang vom Kondensator TIAH...
- Seite 11 Parameter der Menüs Display-Anzeige Parameter Bemerkungen Power demand Geforderte Leistung des Thermostats in kW Geforderte Leistung des Thermostats in % Prop.fehler Proportionaler Fehler des Thermostats Integralfehler Integralfehler des Thermostats Aktive Grenze der Höchstleistung, begrenzt die Lim safety Anforderung des Thermostats auf den angezeigten Wert Display-Anzeige Parameter Bemerkungen...
- Seite 12 Parameter der Menüs Display-Anzeige Parameter Bemerkungen Rpm aktuell Istdrehzahl/min des Verdichters Rpm gefordert Geforderte Drehzahl/min des Verdichters Bei den vorliegenden Betriebsbedingungen maximal Rpm max mögliche Drehzahl/min Bei den vorliegenden Betriebsbedingungen minimal Rpm min mögliche Drehzahl/min Cavity Temp. Temperatur der Motorwicklungen des Verdichters Inverter Temp.
- Seite 13 Display-Anzeige Parameter Bemerkungen Invertertemp Voralarm Übertemperatur Inverter Dischargetemp Voralarm Übertemperatur Vorlauf Suctionpres Voralarm niedriger Druck Dischargepres Voralarm hoher Druck Phasecurrent Voralarm zu starke Stromaufnahme Cavitytemp Voralarm Übertemperatur der Motorwicklungen Leavingwater Voralarm Frostschutz CP Ratio Voralarm Verdichtungsverhältnis SCRtemp Voralarm hohe Übertemperatur der Dioden SCR Preal.
- Seite 14 Parameter der Menüs Display-Anzeige Parameter Bemerkungen Die Alarmübersicht ermöglicht die Anzeige der letzten 100 ausgelösten Alarme. Für jeden Alarm wird eine Reihe von Parametern mit Werten gespeichert, die zum ALARMÜBERSICHT Zeitpunkt des Alarms vorlagen. Die Alarmübersicht kann nicht zurückgesetzt werden. Die Speicherung erfolgt im Kreislaufprinzig, d.h.
- Seite 15 Alarmverwaltung Die Steuerkarte der Einheit TW110 leuchtet auf, wenn ein Alarm vorliegt. Beschreibung des vorliegenden Alarms überwacht fortlaufend den Gerätebetrieb Um zur Anzeige des Codes und der angezeigt werden. Außerdem ist eine und löst, wenn eine ungewöhnliche entsprechenden Beschreibung zu Schaltfläche vorhanden, mit der der...
- Seite 16 Alarmcodes Code Beschreibung Alarm mit automatischer Rücksetzung Alarm Motor steht unter Spannung oder ist in Phase Frostschutzalarm Alarm Verdichterschütz Alarm Strömungswächter Alarm Druckdifferential Alarm Druckwächter (hoher Druck) Alarm Wandler (hoher Druck) Alarm Druckwächter (niedriger Druck) Alarm Wandler (niedriger Druck) Alarm hohe Temperatur Druckgas Temperaturalarm Lüfter Temperaturalarm Kondensatorpumpe Alarm Pumpenschütz Verdampfer...
- Seite 17 Code Beschreibung Alarm TURBOCOR FRONT RADIAL DISPLACEMENT Y Alarm TURBOCOR FRONT RADIAL STATIC LOAD X Alarm TURBOCOR FRONT RADIAL STATIC LOAD Y Alarm TURBOCOR BACK RADIAL DISPLACEMENT X Alarm TURBOCOR BACK RADIAL DISPLACEMENT Y Alarm TURBOCOR BACK RADIAL STATIC LOAD Alarm TURBOCOR BACK RADIAL STATIC LOAD Y Alarm TURBOCOR SINGLE PHASE OVERCURRENT Alarm TURBOCOR DC BUS HIGH VOLTAGE...
