BAUART UND FUNKTIONSWEISE
Funktionsweise der Lüftungsanlage: Die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im
Abluftfilter gereinigt und strömt durch den Wärmetauscher. Anschliessend wird sie durch den Abluftventilator über das
Fortluftrohr ins Freie geführt. Die kalte, frische Aussenluft wird im Zuluftfilter gereinigt und anschliessend vom Zuluftventilator weiter
in den Raum geleitet. Im Wärmetauscher wird die Wärme aus der warmen Abluft auf die kalte Außenluft übertragen. Hierbei sind die
beiden Luftströme vollständig voneinander getrennt. Die Wärmerückgewinnung minimiert Wärmeverluste in der kalten Jahreszeit und
spart somit Heizkosten.
1
2
3
4
5
6
7
8
9
1: Steuereinheit 2: Bypassklappe (ausser RGW/RGE 160) 3: Gegenstrom-Wärmetauscher 4: Abluftfilter 5: Zuluftfilter 6: Zuluftventilator
7: Abluftventilator 8: Auffangwanne 9: Abluftstutzen 10: Differenzdruckschalter (nur für die Anlagen RGW/RGE 550 VB EC FB21) 11:
SETUP MODE Taste (für die Anlagen mit Steuerung FB21) 12: luftdichte Kabeldurchführungen 13: Deckel der Steuereinheit
Die Lüftungsanlage besitzt ein aufklappbares Seitenteil für regelmässige Reparatur- und Wartungsarbeiten. Da das Seitenteil
abnehmbar ist, kann die Seite auf der die Wartungsarbeiten durchgeführt werden, gewechselt werden. Der Zugang zur Steuereinheit
für Montage und Betrieb des Geräts erfolgt über die Zugangsklappe auf der Oberseite des Geräts. Das Stromkabel und das
Erdungskabel sind über die Kabeldurchführung an der Seite der Anlage mit der Steuereinheit verbunden. Die Bypassklappe ist je
nach Betriebsart der Anlage geschlossen oder geöffnet.
Die Anlagen RGW/RGE 550 FB21 sind zur Kontrolle der Filterverschmutzung mit Differenzdruckschaltern ausgestattet.
Der Zugang zu den Differenzdruckschaltern erfolgt über den Ab- und Zuluftstutzen.
Bei den Anlagen RGW 160/350/550 VB EC sammelt sich das Kondenswasser, welches sich aufgrund der Temperaturdifferenz von
Zu- und Abluft bildet, in der Auffangwanne und wird über das Ablaufrohr abgeleitet. Die Anlagen RGE 160/350/550 VB EC sind mit
einem Enthalpie-Wärmetauscher ausgestattet, der keine Kondensatableitung benötigt.
Zusätzliche Zubehörteile (im Lieferumfang nicht enthalten, separat bestellbar):
Feuchtigkeitssensor.
•
Der HV2-Sensor in den Modellen
Der HR-S-Sensor ist an die Steuereinheit angeschlossen. Die Lüftungsanlage hält die eingestellte Raumluftfeuchte basierend auf den
Messungen des Feuchtigkeitsensors konstant. Wenn die Abluftfeuchte den Sollwert übersteigt, wechselt die Lüftungsanlage in die hohe
Lüftungsstufe. Wenn die Abluftfeuchte unter den Sollwert fällt, kehrt die Lüftungsanlage in die vorherige Betriebsart zurück.
CO 2 -Sensor
•
(zum Anschluss an die Steuereinheit).
Misst die CO 2 -Konzentration im Raum und sendet ein Steuersignal zur Regelung der Förderleistung der Lüftungsanlage.
•
VOC-Sensor
(zum Anschluss an die Steuereinheit).
Zur Bestimmung der Raumluftqualität (bezüglich Zigarettenrauch, Ausatemluft, Reinigungs- und Lösemitteldämpfen). Die Empfindlichkeit
kann in Relation zur höchsten Luftschadstoffbelastung eingestellt werden. Ermöglicht Energieeinsparung durch kontrollierte Lüftung,
das diese nur bei Überschreiten eines bestimmten Sollwerts erfolgt.
Kanal-Vorheizregister (für die Anlagen RGW/RGE 160/350/550 VB EC FB21. Das Heizregister behält die Lufttemperatur im
•
Zuluftkanal bei und verhindert so eine Vereisung des Wärmetauschers. Montage und Anschluss des Heizregisters an die Lüftungsanlage
sind in der Betriebsanleitung des Heizregisters beschrieben.
Kanal-Nachheizregister (für die Anlagen RGW/RGE 160/350/550 VB EC FB2. Das Heizregister hält die eingestellte
•
Raumlufttemperatur konstant. Montage und Anschluss des Heizregisters an die Lüftungsanlage sind in der Betriebsanleitung des
Heizregisters beschrieben.
www.anson.ch

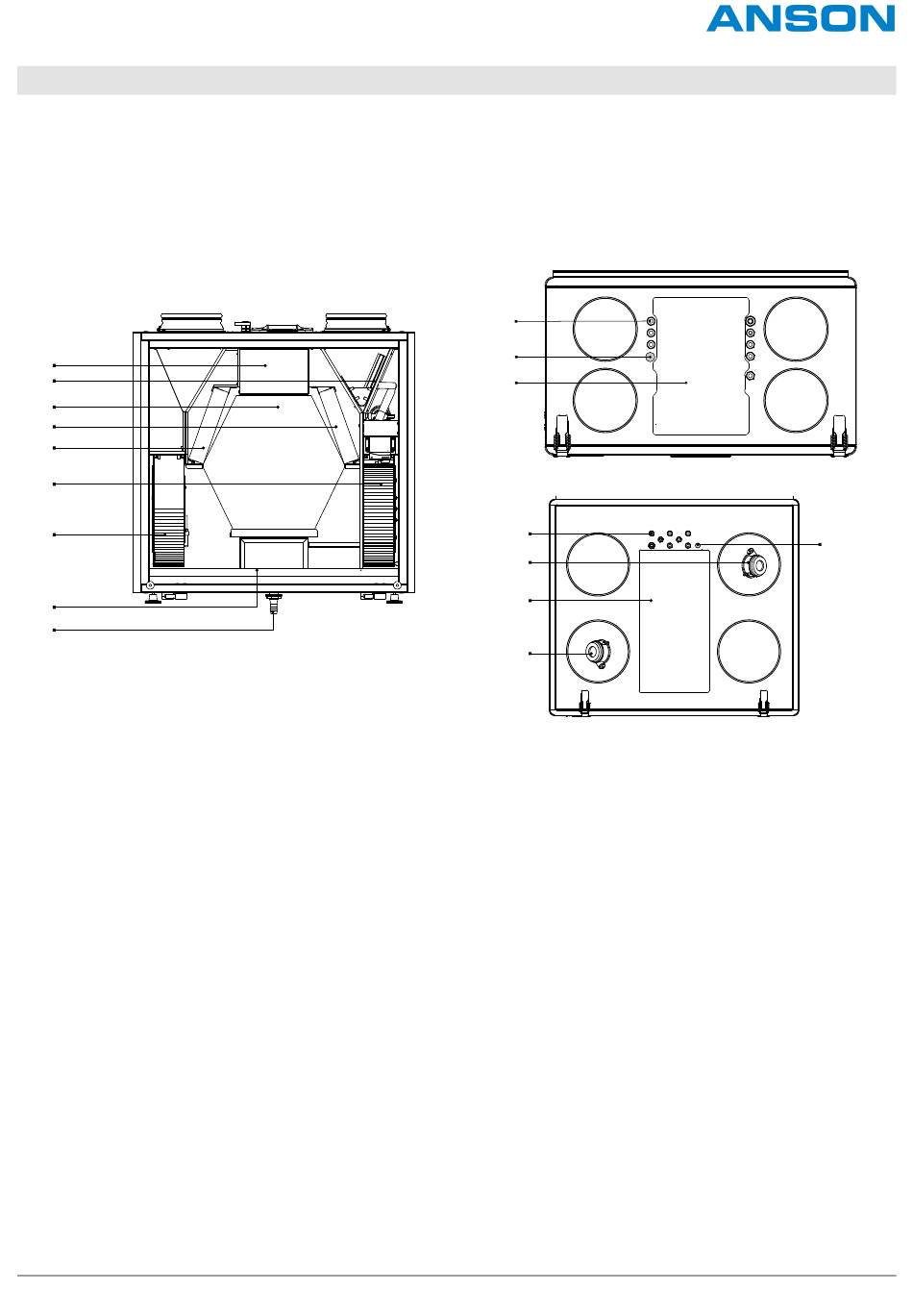

BAUART DER LÜFTUNGSANLAGE
RGW/RGE 160/350/550 VB EC FB21
RGW/RGE 160
12
11
13
RGW/RGE 350/550
12
10
13
10
ist an die Steuereinheit angeschlossen.
11
7
