Anson RGW 160 VB Montage & Betriebsanleitung Seite 10

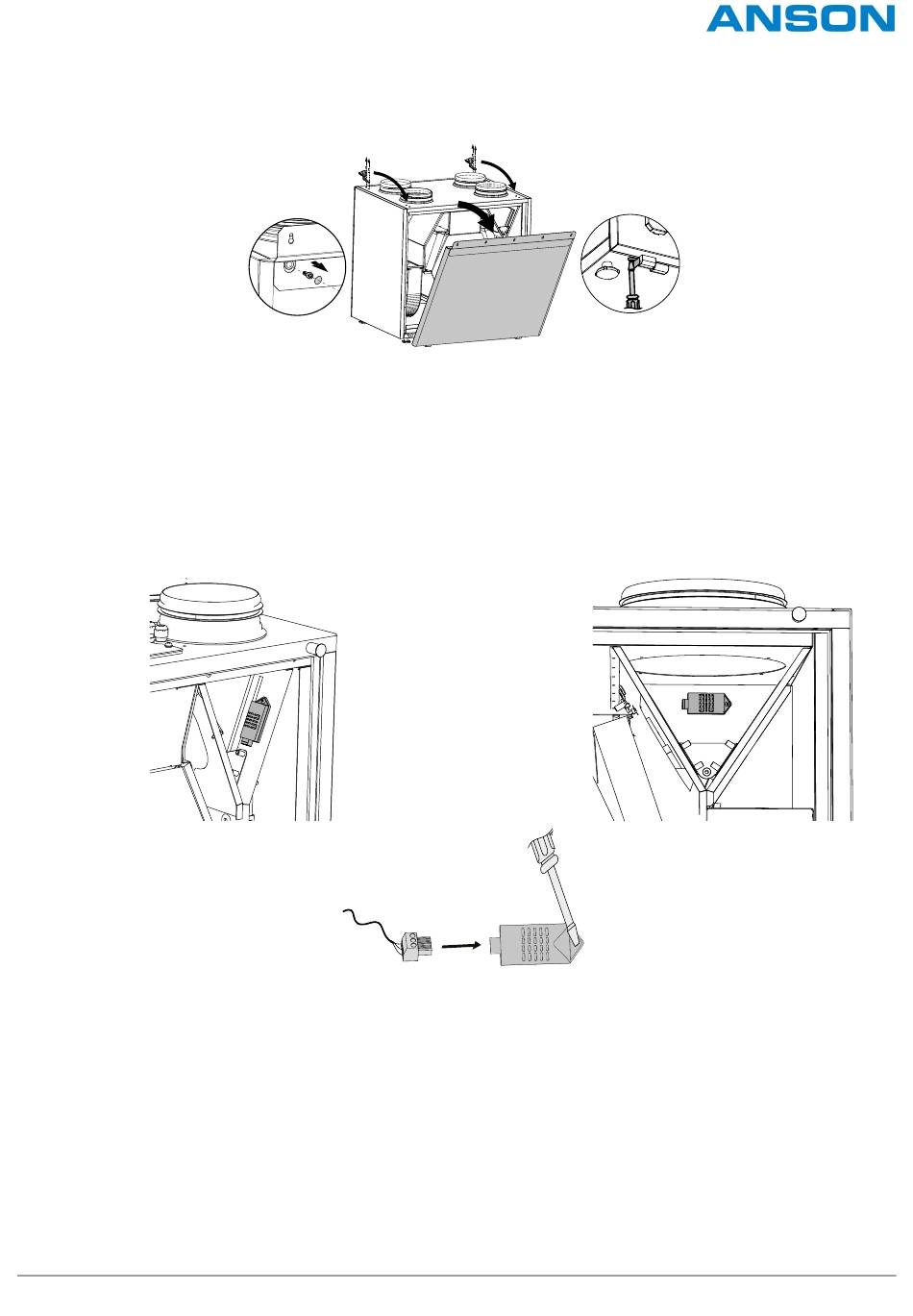

Schrauben Sie die Riegel ab und bringen Sie sie auf der Gegenseite der Anlage an. Nehmen Sie die Rückseite ab und lösen Sie die
drei Schrauben, die sich unter den Gummiplättchen befinden.
Setzen Sie die Wartungsklappe auf der Gegenseite ein und schließen Sie das Erdungskabel an.
Setzen Sie die Rückseite ein. Befestigen Sie den Scharnierstopper.
MONTAGE DES FEUCHTIGKEITSSENSORS
Der Feuchtigkeitssensor ist nicht im Lieferumfang enthalten und muss separat erworben werden.
Der Sensor wird im Abluftkanal vor dem Wärmetauscher eingesetzt. Zur Vereinfachung der Montage wird empfohlen, die Rückseite
der Anlage zu entfernen (siehe Abbildung oben).
RGW/RGE 160 RGW/RGE 350/550
Befestigen Sie den Sensor mit der Schraube am Gewindeniet. Verbinden Sie den Sensorstecker mit dem Stecker mit dem Kabel
vor Steuereinheit.
