Balluff BML-S1F Serie Kurzanleitung Seite 23

BML-S1F_-A/Q _ _ _ -M_ _ 0 - _ 0-...
步进磁编码位移测量系统
安装和连接 (接上页)

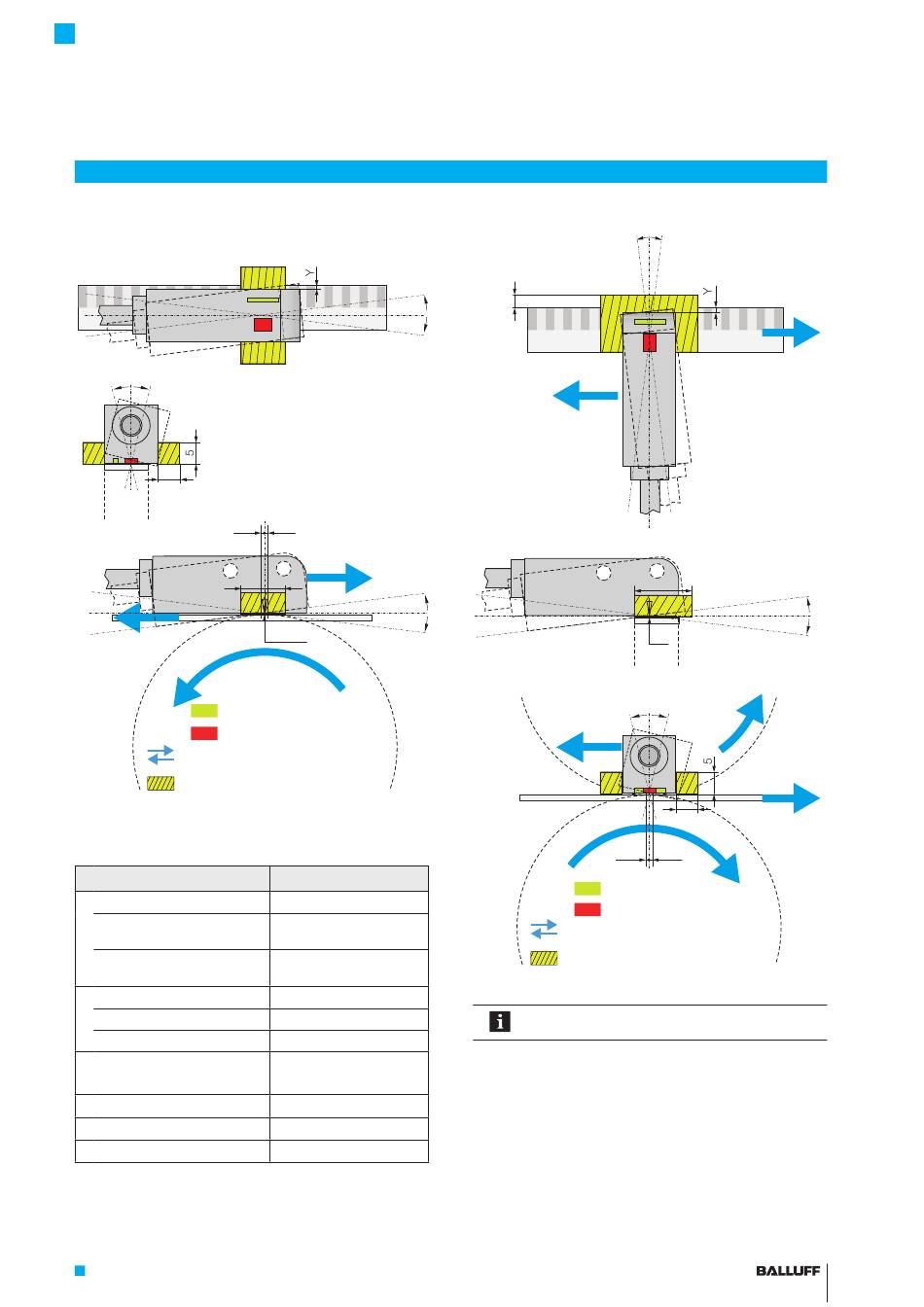

直线和旋转应用：
BML-S1F1
–Roll +Roll
5
−X
增量式传感器
参考传感器
行驶方向向前，A 或 B
磁化材料空白区域
（传感器/磁带间隙）
Z
BML-...M3_ _... （1 mm 不
带/带参考信号）
BML-...M500... （2 mm 不带
参考信号）
（测向偏移）
Y
BML-S1F1-...
BML-S1F2-...
（切向偏移）
X
仅旋转应用：
倾斜
偏转
倾侧角
www.balluff.com
+Yaw
–Yaw
+X
–Pitch
10
Z
+Pitch
距离/角度
0.01...0.35 mm （带有保
护带时最大为 0.2 mm）
0.01...1.25 mm （带有保
护带时最大为 1.1 mm）
0 ±0,5
0 ±0,5
最大 ±0.5 mm
< ±1°
< ±1°
< ±1°
BML-S1F2
+Yaw
3
+Pitch
+X
增量式传感器
参考传感器
行驶方向向前，A 或 B
磁化材料空白区域
旋转体：不得小于 30 mm 的最小直径。
–Yaw
13
–Roll
Z
+Roll
–Pitch
5
−X
中文
2
