BML-S1F_-A/Q _ _ _ -M_ _ 0 - _ 0-...
Sistema di misura della corsa con codifica magnetica incrementale
Il marchio CE è la conferma che i nostri
prodotti sono conformi ai requisiti
dell'attuale Direttiva EMC.
Uso conforme
Il sistema di misura della corsa con codifica magnetica
BML è previsto per la comunicazione con un comando
macchina (per es. PLC). Per poter essere utilizzato, il
sistema deve essere montato su un macchinario o su un
impianto. Il funzionamento corretto secondo le indicazioni
dei dati tecnici è garantito soltanto con accessori originali
BALLUFF, l'uso di altri componenti comporta l'esclusione
della responsabilità. L'uso improprio non è consentito e
determina la decadenza di qualsiasi garanzia o
responsabilità da parte della casa produttrice.
Download di ulteriori istruzioni
Per il manuale d'uso dettagliato e le istruzioni per l'uso del
corpo di misura consultare in Internet l'indirizzo
www.balluff.com o inviare un'e-mail a
service@balluff.de.

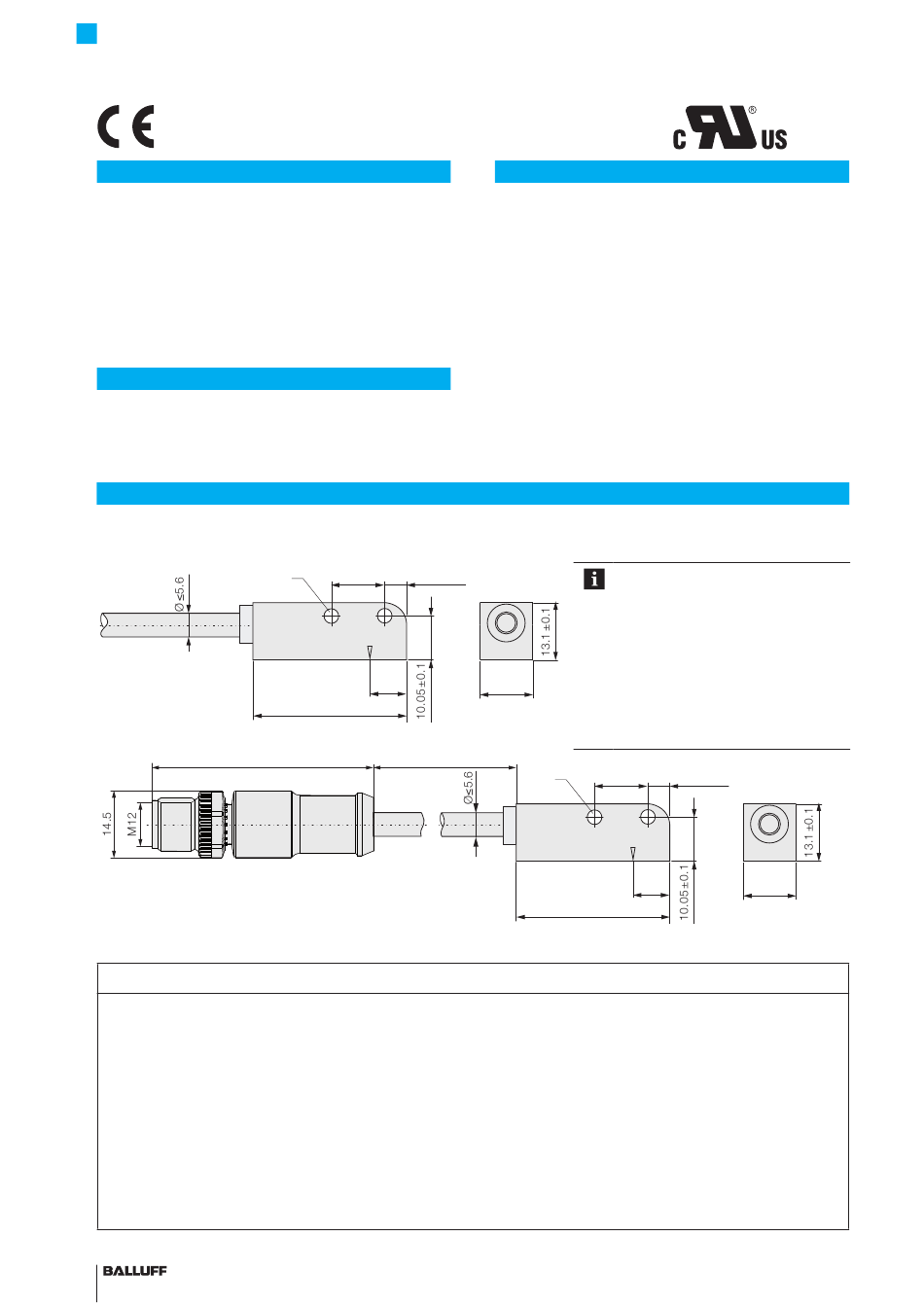

Montaggio e collegamento Construction and function
Struttura
Tipo di collegamento: ...-KA/KD/KF_ _
2×M4
Tipo di collegamento: ...-KA_ _-S284
~49
Anomalie funzionali
Un montaggio non corretto del corpo di misura e della testa sensore può pregiudicare il funzionamento del sistema di
misura della corsa e provocare una maggiore usura oppure danneggiare il sistema.
► Attenersi rigorosamente alle tolleranze di distanza e angolari consentite.
► La testa sensore non deve toccare il corpo di misura lungo tutto il tratto di misurazione. Evitare il contatto anche
quando il corpo di misura è coperto da un nastro (opzionale).
► Installare il sistema di misura della corsa conformemente alla classe di protezione indicata.
Campi magnetici esterni modificano le caratteristiche funzionali.
► Il corpo di misura magnetico non deve essere influenzato da forti campi magnetici esterni (> 30 mT).
► Evitare assolutamente il contatto diretto con morsetti magnetici o altri magneti permanenti.
Una coppia di serraggio troppo alta può danneggiare la scatola.
► Serrare le viti con la coppia adatta.
1 italiano
12 ±0.05 5 ±0.05
8.25
35 –0.05
Lunghezza cavo
ATTENZIONE
Informazioni di sicurezza
L'installazione e la messa in funzione sono consentite
soltanto da parte di personale specializzato addestrato.
Il gestore ha la responsabilità di far rispettare le norme di
sicurezza vigenti localmente. In particolare il gestore deve
adottare provvedimenti tali da poter escludere qualsiasi
rischio per persone e cose in caso di difetti del sistema di
misura della corsa.
In caso di difetti e guasti non eliminabili del sistema di
misura della corsa questo deve essere disattivato e
protetto contro l'uso non autorizzato.
– Il serraggio massimo consentito
per una vite a testa cilindrica 8.8
M3 corrisponde a max. 1,5 Nm se
viene avvitata per min. 10 mm.
– Il serraggio massimo consentito
per una vite a testa cilindrica 8.8
M4 corrisponde a max. 2,3 Nm se
12 –0.05
viene avvitata per min. 10 mm.
– Bloccare le viti contro un loro
allentamento accidentale (p. es.
con verniciatura di protezione).
2×M4 12 ±0.05
8.25
35 –0.05
File No.
E227256
5 ±0.05
12 –0.05
