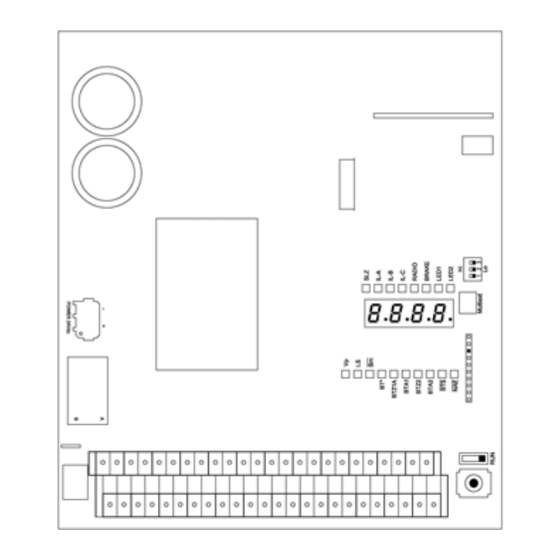

- Seite 1 Betriebsanleitung Schranken P 3700S "SOLAR" Teil 2 von 2 Motorsteuerung MO 24S Original Betriebsanleitung D-ID: V1_0 – 03.19...
- Seite 2 Symbolerklärung ....................... 3 Urheberschutz ........................3 Motorsteuerung MO 24S ....................4 Anschlüsse der MO 24S ....................4 2.1.1 Anschlussbild MO 24S ..................... 4 2.1.2 Ausgänge ......................... 5 2.1.3 ...
- Seite 3 Sachschäden führen. Sollte in der Betriebsanleitung etwas unverständlich bzw. Anweisungen, Vorgehensweisen und Sicherheitshinweise nicht eindeutig nachvollziehbar sein, wenden Sie sich an die ELKA-Torantriebe GmbH u. Co. Betriebs KG (nachfolgend "ELKA" genannt) bevor Sie das Gerät in Betrieb nehmen.
- Seite 4 MO 24S Symbolerklärung WARNUNG! Hinweise zur Sicherheit von Personen und des Torantriebes/der Schranke selbst sind durch Symbole gekennzeichnet. Diese Hinweise müssen unbedingt befolgt werden, um Unfälle und Sachschäden zu vermeiden. GEFAHR! …weist auf eine unmittelbare gefährliche Situation hin, die zum Tod oder schweren Verletzungen führt, wenn sie nicht gemieden wird.
- Seite 5 MO 24S Motorsteuerung MO 24S Die Motorsteuerung MO 24S darf nur in Verbindung mit ELKA-Schranken der Baureihe P 3700S "SOLAR" eingesetzt werden. Jede darüber hinausgehende und/oder andersartige Verwendung ist untersagt und gilt als nicht bestimmungsgemäß. Anschlüsse der MO 24S 2.1.1 Anschlussbild MO 24S Die folgende Abbildung zeigt eine Übersicht über die Steuerung.
- Seite 6 MO 24S 2.1.2 Ausgänge Ausgang Funktion 1 - 2 12Vdc, stabilisiert, max. 500mA 12V - Gnd 3 - 4 24Vdc, stabilisiert, in Summe mit Klemme 5 und 7 max. 1500mA 24V - Gnd 5 - 6 24Vdc, stabilisiert, in Summe mit Klemme 3 und 7 max. 1500mA...
- Seite 7 MO 24S Eingang Kontakt Funktion auf dem Display aus. Es kann über das Bussystem konfiguriert werden, ob die Schranke stoppt solange Baum-Ab gemeldet wird, oder ob nur die Fehlermeldung erzeugt wird. 27 - 28 Induktionsschleife A LOOP-A 29 - 30...
- Seite 8 Betriebsbereitschaftsanzeige. Der Dezimalpunkt der Tausenderstelle leuchtet, wenn das TCP-Modul aufgesteckt und eine Socket-Verbindung aufgebaut ist. Tabelle3 Funktion nicht in der Version MO 24S "SOLAR" 2.1.6 Anschluss für TCP/IP-Modul Es gibt die Möglichkeit, alternativ statt dem RS485-Bussystem ein TCP/IP-Modul aufzustecken. Das Modul hat dann eine RJ45-Buchse.
- Seite 9 MO 24S Lernmenü Abbildung 2 Um die Steuerung einzulernen und Betriebsparameter einzustellen stehen eine vier-stellige 7- Segment-Anzeige und ein Joystick (1) auf der Steuerungsplatine zur Verfügung. Der Joystick hat die Funktionen UP, DOWN und PROG. In der folgenden Beschreibung wird folgende Schreibweise verwendet: Joystick nach oben drücken.
- Seite 10 MO 24S Abbildung 3 Einstellen einer Zahl Die Eingabe einer Zahl im Menü erfolgt immer in gleicher Weise und ist deshalb nur an dieser Stelle beschrieben. Bei Aktivierung eines Menüpunktes, bei dem eine Zahl eingestellt werden soll, wird der aktuell eingestellte Zahlenwert im Display angezeigt.
- Seite 11 MO 24S Haupt- Unter- Funktion menü menü Seite P100 Grundfunktionen P101 Auswahl der Schrankengeschwindigkeit und Lernen der Lichtschranken P102 Funkcode P103 Auswahl der Stromversorgung: Normal (optional mit Akku) Normal mit Netzausfallerkennung P104 Öffnungsbegrenzung P105 Ausblendung der Sicherheitseinrichtung vor der Endlage ZU P1PP Rücksprung ins Hauptmenü...
- Seite 12 MO 24S Haupt- Unter- Funktion menü menü Seite P510 Rotampel (RtApl) in Endlage ZU P511 Rotampel (RtApl) bei Vorwarnung vor dem Öffnen P512 Rotampel (RtApl) bei Vorwarnung vor dem Schließen P513 Rotampel (RtApl) beim Öffnen P514 Rotampel (RtApl) beim Schließen...
- Seite 13 MO 24S Haupt- Unter- Funktion menü menü Seite P570 Auswahl der Schrankenserie P5PP Rücksprung ins Hauptmenü zu P600 P600 Induktionsschleifen-Grundeinstellung P601 Empfindlichkeitsstufe Schleife A P602 Empfindlichkeitsstufe Schleife B P603 Empfindlichkeitsstufe Schleife C P610 Haltezeit Schleife A P611 Haltezeit Schleife B...
- Seite 14 MO 24S Haupt- Unter- Funktion menü menü Seite links P748 Richtungslogik 2: Anwesenheit melden oder sperren bei Drauffahrt von rechts P7PP Rücksprung ins Hauptmenü zu P800 P800 Rücksetzen P801 Rücksetzen auf Werkseinstellungen P802 Rücksetzen auf Kunden-Werkseinstellungen P8PP Rücksprung ins Hauptmenü zu PPPP PPPP Speichern und Verlassen des Lernmenüs...
- Seite 15 Federn. Wenn die Steuerung den Netzausfall erkannt hat, wird auf dem Display Poff angezeigt. Tabelle 8 Danach ist dieser Punkt abgeschlossen und es erfolgt ein Rücksprung in den Menüpunkt P104. Funktion nicht in der Version MO 24S "SOLAR" 2.2.1.4 P104 – Einstellen der Öffnungsbegrenzung HINWEIS! Die Funktion "Öffnungsbegrenzung"...
- Seite 16 MO 24S Öffnungsbegrenzung bei ca. 80° Öffnungsbegrenzung bei ca. 75° Öffnungsbegrenzung bei ca. 70° Öffnungsbegrenzung bei ca. 65° Öffnungsbegrenzung bei ca. 60° Öffnungsbegrenzung bei ca. 55° Tabelle 9 Danach ist dieser Punkt abgeschlossen und es erfolgt ein Rücksprung in den Menüpunkt P105.
- Seite 17 MO 24S 2.2.2.4 P230-P233 – Subnetz-Maske Die 4 Byte der Subnetz-Maske werden in dezimaler Form unter P230 bis P233 eingestellt. Beispiel: Für 255.255.255.0 müssen folgende Einstellungen vorgenommen werden: P230 = 255 P231 = 255 P232 = 255 ...
- Seite 18 MO 24S 2.2.3.2 P302 – Vorwarnzeit (Öffnen) Im Menüpunkt P302 kann die Vorwarnzeit vor dem Öffnen im Bereich von 0,0s bis 655,0s eingestellt werden. Mit dem Wert 0,0s ist die Vorwarnzeit vor dem Öffnen ausgeschaltet. Werkseinstellung: 0,0s = keine Vorwarnzeit vor dem Öffnen 2.2.3.3...
- Seite 19 MO 24S 2.2.4 Menü P400 – Einstellungen div. Zähler 2.2.4.1 P401 – Wartungsintervall Bei jeder Schrankenbewegung wird der Wartungszähler inkrementiert (+1). Wenn der Wartungszähler höher ist als das eingestellte Wartungsintervall, dann wird die Wartungsmeldung erzeugt. In diesem Fall kann z.B. ein Multifunktionsrelais eingeschaltet werden. Der Einstellbereich ist 1000 bis 9999000 in Vielfachen von 1000.
- Seite 20 MO 24S Anzeige Betriebsart / Funktion Steuerung angezeigt wird. Wartung: Das Multirelais wird aktiviert, wenn der Wartungszähler größer als das eingestellte Wartungsintervall ist. Baum-Ab-Meldung: Das Multirelais wird aktiviert, wenn der Kontakt „Baum-ab“ geöffnet wird. Tandembetrieb: Das Multirelais ist aktiv, wenn die Schranke nicht in Endlage ZU steht.
- Seite 21 MO 24S Anzeige Betriebsart / Funktion Durchfahrt von rechts erkannt hat. Richtungslogik von links: Relais gibt einen Puls aus, wenn die Richtungslogik eine Durchfahrt von links erkannt hat. Das Relais ist eingeschaltet, wenn die Schranke geschlossen ist. Während der Vorwarnung vor dem Öffnen ist das Relais bereits ausgeschaltet. Das Relais ist ebenfalls ausgeschaltet, wenn Kontakt von BTS geöffnet ist.
- Seite 22 MO 24S 2.2.5.3 P520-P526 – Betriebsarten für Grünampel Die Steuerung besitzt sechs Multifunktionsrelais. Das Multirelais 6 ist werkseitig für eine Grünampel vorgesehen, kann aber auch anders verwendet werden - siehe Seite 21. Die folgende Tabelle zeigt die möglichen Betriebsarten für die Grünampel.
- Seite 23 MO 24S 2.2.5.5 P540 – Auswahl Tasterfunktion BT-BTA3-BTZ1B Für die Funktionen BT, BTA3 und BTZ1B steht nur ein gemeinsamer Eingang zur Verfügung. Im Menüpunkt P540 kann eingestellt werden, welche Funktion der Eingang hat. Anzeige Funktion BT – Bedientaster mit Folgelogik.
- Seite 24 Lichtschrankentest eingeschaltet und der Menüpunkt P101 (siehe Seite 13) aktiviert werden. Anschließend muss jede einzelne Lichtschranke auf ihre Funktion getestet werden. Funktionsbeispiel: Sechs Lichtschranken werden an die MO 24S angeschlossen (Versorgungsspannung 24Vdc). Es ist je ein 1kOhm-Widerstand parallel zum Ausgang jeder Lichtschranke geschaltet.
- Seite 25 MO 24S 2.2.5.10 P545 – Induktionsschleifen-Sichern-Modus Eine oder mehrere Induktionsschleifen können die Funktion „Sichern“ haben. In P545 wird festgelegt, welche Funktion durch die Induktionsschleife beim Sichern ausgelöst wird. Anzeige Funktion Stopp und sofort öffnen Stopp (= „FREEZE“) Tabelle 20 Die Funktion „ … und nach Freigabe der Induktionsschleife Schließen“ wird realisiert, indem bei der entsprechenden Schleife die Funktion „Schließen beim Verlassen der Schleife“...
- Seite 26 MO 24S Synchronfahrt: Nach dem Netzeinschalten wird automatisch nach einer Wartezeit von 3 Sekunden ein Schließbefehl ausgelöst. Während der Wartezeit wird auf dem Display „SYNC“ angezeigt. Die Sicherheitseinrichtungen sind aktiv. Das automatische Schließen wird wiederholt, bis die Schranke durch eine Kraftabschaltung auf die Endlage ZU synchronisiert hat.
- Seite 27 Für jede Induktionsschleife kann mit einem DIP-Schalter die Schleifenfrequenz zwischen Hi und Lo umgeschaltet werden. Die drei Schleifen der MO 24S arbeiten im Multiplex-Betrieb und stören sich gegenseitig nicht. Wenn aber in der Nähe eine andere / fremde Schleife betrieben wird, die zufälligerweise mit der gleichen Frequenz arbeitet, kann es zu Betriebsstörungen kommen.
- Seite 28 MO 24S Menüpunkt Schleife Einstellbereich Stufe Empfindlichkeit P601 Schleife A P602 Schleife B P603 Schleife C Tabelle 29 2.2.6.5 P610-P612 – Haltezeitstufen der Schleifen A, B, C Ist die Schleife länger als die eingestellte Haltezeit belegt, wird ein Neuabgleich der Schleife durchgeführt.
- Seite 29 MO 24S Durch Aktivierung des Menüpunktes P630 wird geprüft, ob die aktuelle Konfiguration der Schleifenlogik einem der vordefinierten Modi entspricht. Bei Übereinstimmung wird die Nummer des Modus angezeigt, sonst die Nummer „9“. Anzeige Beschreibung Siehe auch Alle Schleifen ausgeschaltet. Modus 1 – Sichern u. Schließen mit einer Schleife Seite 36 Modus 2 –...
- Seite 30 MO 24S 2.2.7.2 P730-P748 – Richtungslogik 1 und Richtungslogik 2 einstellen Die Signale „Schleife belegt“ von jeweils zwei Schleifen können von der Richtungslogik (1 oder 2) ausgewertet werden. Damit lässt sich erkennen, ob ein Fahrzeug von einer bestimmten Richtung auf die beiden Schleifen gefahren ist, oder ob ein Fahrzeug aus einer bestimmten Richtung über die zwei...
- Seite 31 MO 24S Drauffahrt von Schließen rechts Anwesenheit Keine Funktion P737 P747 melden oder Anwesenheit melden sperren bei der Drauffahrt Anwesenheitsmeldung sperren von links Anwesenheit Keine Funktion P738 P748 melden oder Anwesenheit melden sperren bei Anwesenheitsmeldung sperren der Drauffahrt von rechts Tabelle 33 D-ID: V1_0 –...
- Seite 32 MO 24S 2.2.8 Menü P800 – Werkseinstellungen Abbildung 6 Wenn die Steuerung ausgeliefert wird, sind der Konfigurationsspeicher und der Kundenspeicher mit der Werkseinstellung voreingestellt. Im Betrieb arbeitet die Steuerung mit den Parametern aus dem Konfigurationsspeicher. Beim Einlernen und beim Einstellen, sei es Konfigurieren per Display und Joystick oder über den Bus, werden die Daten im Konfigurationsspeicher verändert und gespeichert.
- Seite 33 MO 24S Hauptmenü Untermenü Werkseinstellung P1PP P200 P201 RS485- Schrankenadresse P210 IP-Adresse - Teil 1 P211 IP-Adresse - Teil 2 P212 IP-Adresse - Teil 3 P213 IP-Adresse - Teil 4 P220 Gateway-Adresse - Teil 1 P221 Gateway-Adresse - Teil 2...
- Seite 34 MO 24S Hauptmenü Untermenü Werkseinstellung P522 Grünampel - Vorwarnung ZU P523 Grünampel - Öffnen P524 Grünampel - Schließen P525 Grünampel - Zwischenstopp P526 Grünampel - Endlage AUF P530 Warnlicht - Endlage ZU P531 Warnlicht - Vorwarnung AUF P532 Warnlicht - Vorwarnung ZU P533 Warnlicht - Öffnen...
- Seite 35 MO 24S Hauptmenü Untermenü Werkseinstellung P701 Schleife A - Ein-/Ausschalten P702 Schleife A - Befahren und Sichern P703 Schleife A - Verlassen P704 Schleife A - Anwesenheit P711 Schleife B - Ein-/Ausschalten P712 Schleife B - Befahren und Sichern P713...
- Seite 36 MO 24S Fehlermeldungen Die Steuerung überwacht 16 verschiedene Betriebsparameter und generiert im Fehlerfall eine Fehlermeldung auf dem Display. Anzeige Telegrammbezeichnung Bedeutung eR01 f_baum_ab Der Kontakt Baum-ab ist geöffnet. eR02 f_uext_12v Die externe 12V Versorgungsspannung wurde auf Grund einer Überlasterkennung abgeschaltet. Prüfen Sie die ext.
- Seite 37 MO 24S Tritt ein Fehler auf, wird dessen Nummer auf dem Display angezeigt. Sind mehrere Fehler gleichzeitig vorhanden, werden ihre Nummern nacheinander auf dem Display angezeigt. Die Steuerung hat einen 10-stufigen Fehlerspeicher. Bei jeder Änderung wird der aktuelle Fehlerstatus zusammen mit dem Betriebsstundenzähler als Zeitstempel gespeichert. Über das Bussystem kann der Fehlerspeicher abgefragt und analysiert werden.
- Seite 38 MO 24S Variante B Induktionsschleifen-Sichern (P545 = 1) Die Schranke stoppt, wenn beim Schließen ein Fahrzeug auf die Schleife A fährt. Nach dem Zurückfahren und Freigeben der Schleife A schließt die Schranke. Weitere Hinweise - Siehe 2.2.5.10 P545 – Induktionsschleifen-Sichern-Modus D-ID: V1_0 –...
- Seite 39 MO 24S 2.4.2 Modus 2 – Sichern u. Schließen mit zwei Schleifen Das Fahrzeug fährt an die Schranke. Das Fahrzeug stoppt. Die Schranke wird durch einen externen Befehl geöffnet. Durch die Schleifen B und A wird gesichert. Beim Verlassen von Schleife B wird ein Schließbefehl erzeugt, aber durch Schleife A wird gesichert.
- Seite 40 MO 24S Beim Verlassen von Schleife B wird ein Schließbefehl ausgelöst. Die Schranke bleibt aber geöffnet, da die Sicherungsschleife A belegt ist. Das zweite Fahrzeug löst beim Befahren von Schleife B einen Öffnungsbefehl aus. Gleichzeitig wird die Schranke durch das erste Fahrzeug auf Schleife A offengehalten.
- Seite 41 MO 24S 2.4.4 Modus 4 – Anwesenheit, Sichern u. Schließen mit zwei Schleifen Das Fahrzeug fährt an die Schranke. Das Fahrzeug stoppt auf der Schleife B. Die Anwesenheit wird von der Schrankensteuerung an den Ticketgeber gemeldet. Die Schranke wird durch einen externen Befehl geöffnet.
- Seite 42 MO 24S 2.4.5 Modus 5 – Anwesenheit, Öffnen, Sichern u. Schließen mit drei Schleifen Das Fahrzeug fährt an die Schranke. Das Fahrzeug stoppt auf der Schleife B. Die Anwesenheit wird von der Schrankensteuerung an den Ticketgeber gemeldet. Die Schranke wird durch einen externen Befehl geöffnet.
- Seite 43 MO 24S 2.4.6 Modus 6 – Öffnen mit Richtungslogik, Sichern u. Schließen mit drei Schleifen Das Fahrzeug fährt an die Schranke. Das Fahrzeug fährt auf Schleife C. Es gibt noch keinen Öffnungsbefehl. Das Fahrzeug fährt zusätzlich auf Schleife B. Jetzt wird ein Öffnungsbefehl erzeugt.
- Seite 44 MO 24S 2.4.7 Modus 7 – Öffnen, Sichern u. Schließen mit drei Schleifen Das Fahrzeug fährt an die Schranke. Beim Befahren von Schleife B wird die Schranke geöffnet. Das erste Fahrzeug fährt durch die Schranke. Beim Verlassen von Schleife B wird ein Schließbefehl erzeugt.
- Seite 45 MO 24S Die beschriebenen Funktionen gelten auch für die Gegenrichtung. Hinweis für die Schleifenfunktion "Öffnen und Sichern": Bei Verwendung der Schleifenfunktion "Öffnen und Sichern" (P702, P712 oder P722) muss die "Auto- Sync-Funktion" (P549 - Seite 24) aktiviert werden. 2.4.8 Modus 8 – Anwesenheit, Sichern u. Schließen mit drei Schleifen Das Fahrzeug fährt an die Schranke.
