DIP Switch
RS-232 to RS-422/485 Converter
PWR
TX
RX
RS-422/485-4w
RS-485-2w
Диапазон
напряжения
DC 12V~48V

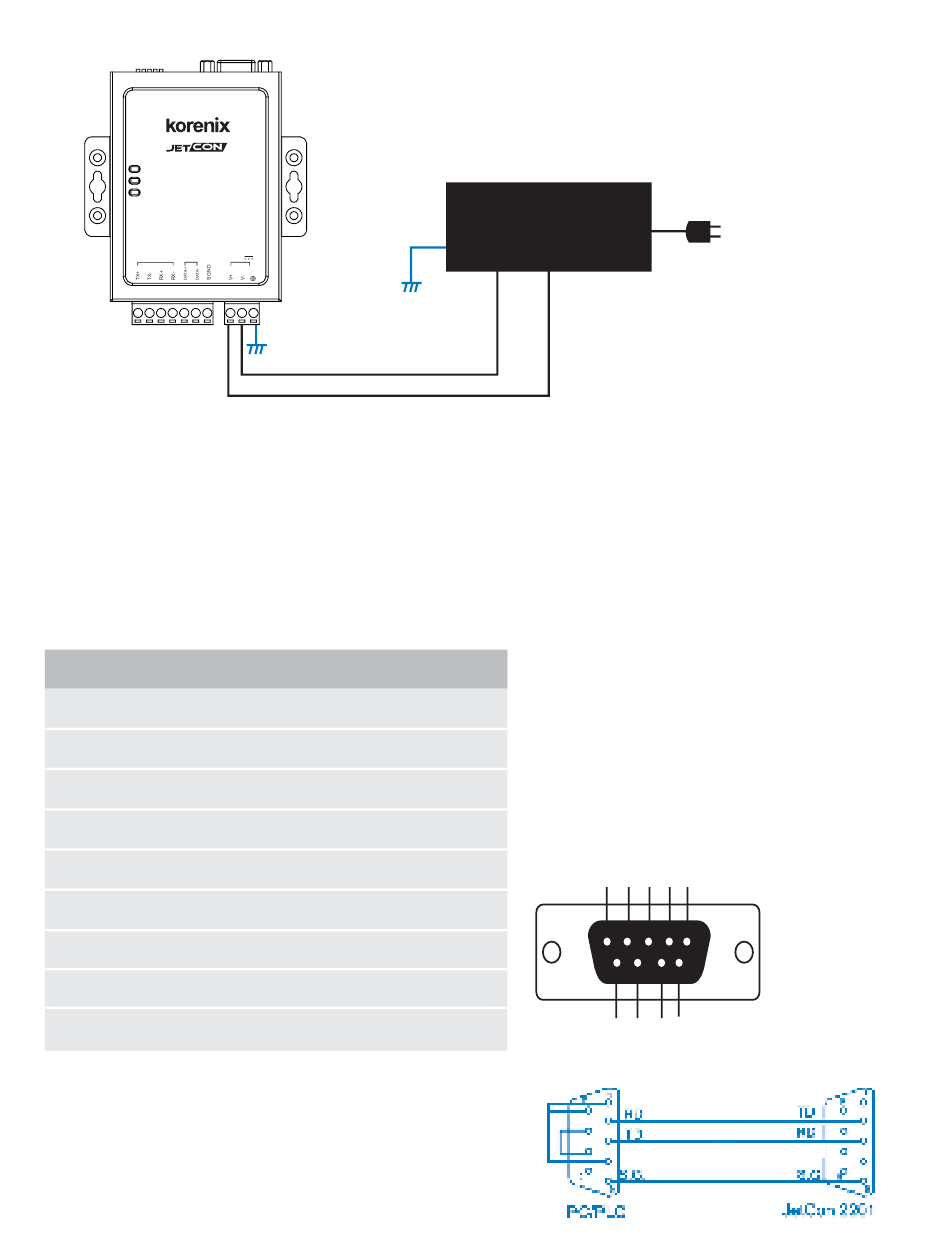

4. Подключение последовательного интерфейса
JetCon 2201 поддерживает преобразование RS-232 в RS-422, RS-485 4-провода
2-провода. RS-232 поддерживает разъем Female DB-9 и RS-422/485 является
съемным терминальным блоком.
Описание контактов разъема RS-232 (DB-9)
Маркировка
Pin No.
1
CD
2
TD
3
RD
4
DTR
5
S.G.
6
DSR
7
RTS
8
CTS
9
RI
4.1 Подключение к PC/PLC RS-232
Некоторые подключения по RS-232 со стороны
PC/PLC требуют перемычек для обеспечения
механизма подтверждения передачи данных.
All manuals and user guides at all-guides.com
RS-232
2201i
12-48V
Заземление
Название
Carrier Detect
Transmit Data
Receive Data
Data Terminal Ready
Signal Ground
Data Send Ready
Request To Send
Clear To Send
Ring Indicator
Выходное напряжение: DC 24В/1A
Switching Power Supply
UL Certified
V-
V+
5 4 3 2 1
9 8 7 6
AC вход
