System Installation

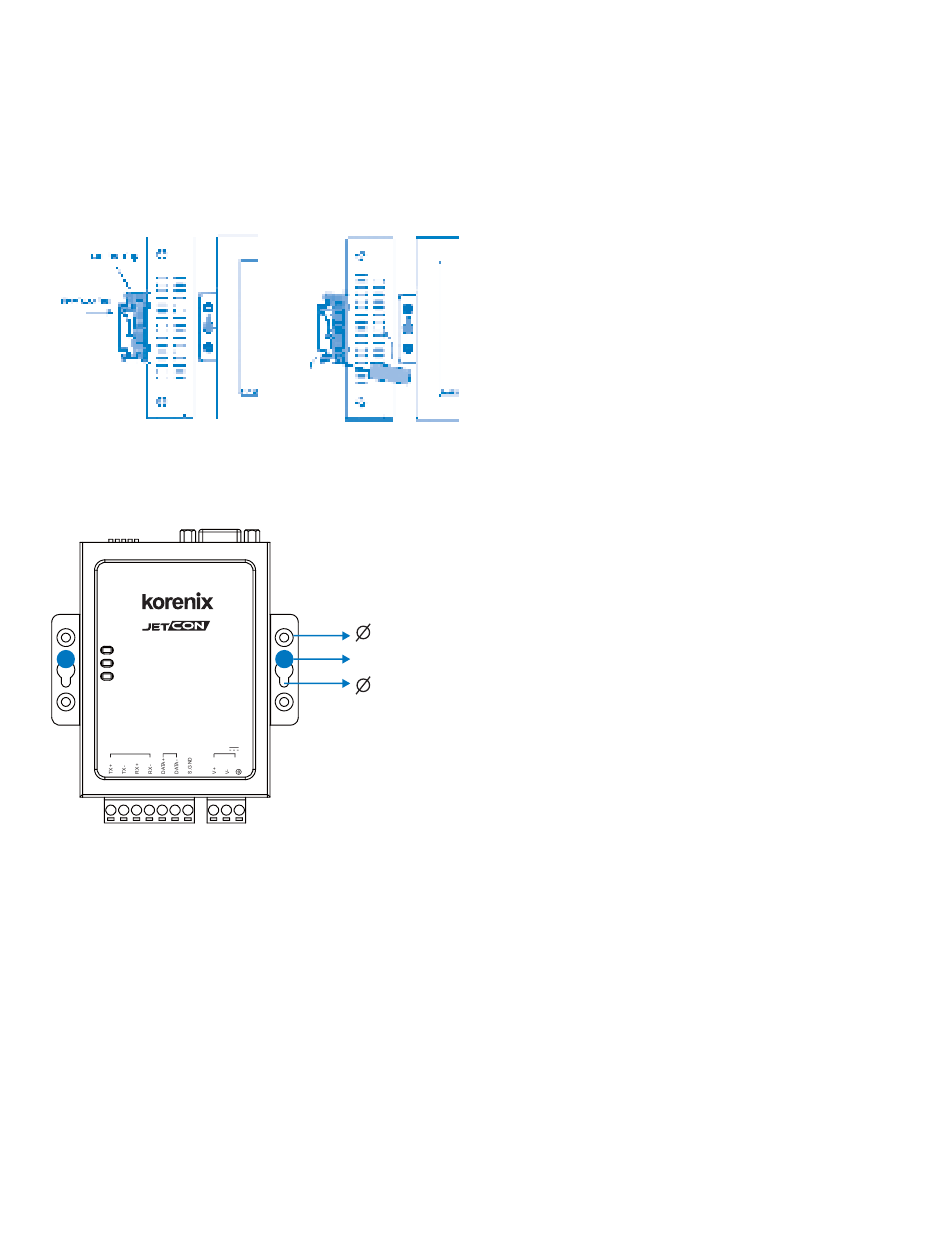

1. Befestigung – DIN Schiene
DIN-Schienenbefestigung: Schrauben Sie das DIN Schienenbefestigungs-Kit mit
4 Schrauben an und klemmen Sie das JetCon 2201 an die DIN-Schiene
2. Befestigung – Wandmontage
DIP Switch
RS-232
2201i
RS-232 to RS-422/485 Converter
PWR
+
TX
RX
RS-422/485-4w
RS-485-2w
12-48V
3. Einschalten des Gerätes
Der Spannungsanschluß enthält einen Massepol. Erden Sie das JetCon 2201 über diesen
Massepol zur Gewährleistung der Sicherheit und zum Schutz vor Störungen um eine gute
Kommunikationsqualität zu erhalten.
Die Standard-Gleichspannungsversorgung beträgt 24V mit Polaritätsschutz gegen Vertauschung.
Der Eingangsspannungsbereich beträgt 12V bis 48V Vor dem Anschluß der
Spannungsversorgung achten Sie darauf, daß die Spannungsquelle ausgeschaltet ist.
All manuals and user guides at all-guides.com
3.5mm
+
Wall Mount Screw
7.00mm
Nach dem Festziehen der Schrauben das
Modul nach unten ziehen
Drücken Sie mit einem Schlitzschraubendreher
auf die Unterseite des Clip und lösen Sie
den Clip von der Schiene.
