Anchor 7000
Errichterhandbuch Signalbox
Einbau- und Inbetriebnahmeanleitung
Verkabelung / Installation
Bei allen Arbeiten / Änderungen an der Verkabelung zwischen Schloss, Tastatur oder
Signalboxen ist die Spannungsversorgung inkl. der Batterie zu trennen.
Kontaktbelegung
In Verbindung mit dem Anchor 7000 werden nicht alle Ein- und Ausgänge der Gator Signalbox
genutzt:
Eingang 1
Nicht genutzt
Eingang 2
Freigabekontakt
Ausgang 1 Riegelstellung
Ausgang 2 Stiller Alarm
Ausgang 3 Nicht genutzt
Sabo
Abhebekontakt
D.h.
z.B.
die
Gefahrenmeldeanlage
eines stillen Alarms erfolgt immer an
Ausgang 2. Voraussetzung ist natürlich,
dass die entsprechende Funktion aktiv ist.
02 A7000-Teil 2c-Errichterhandbuch Signalbox V1.00

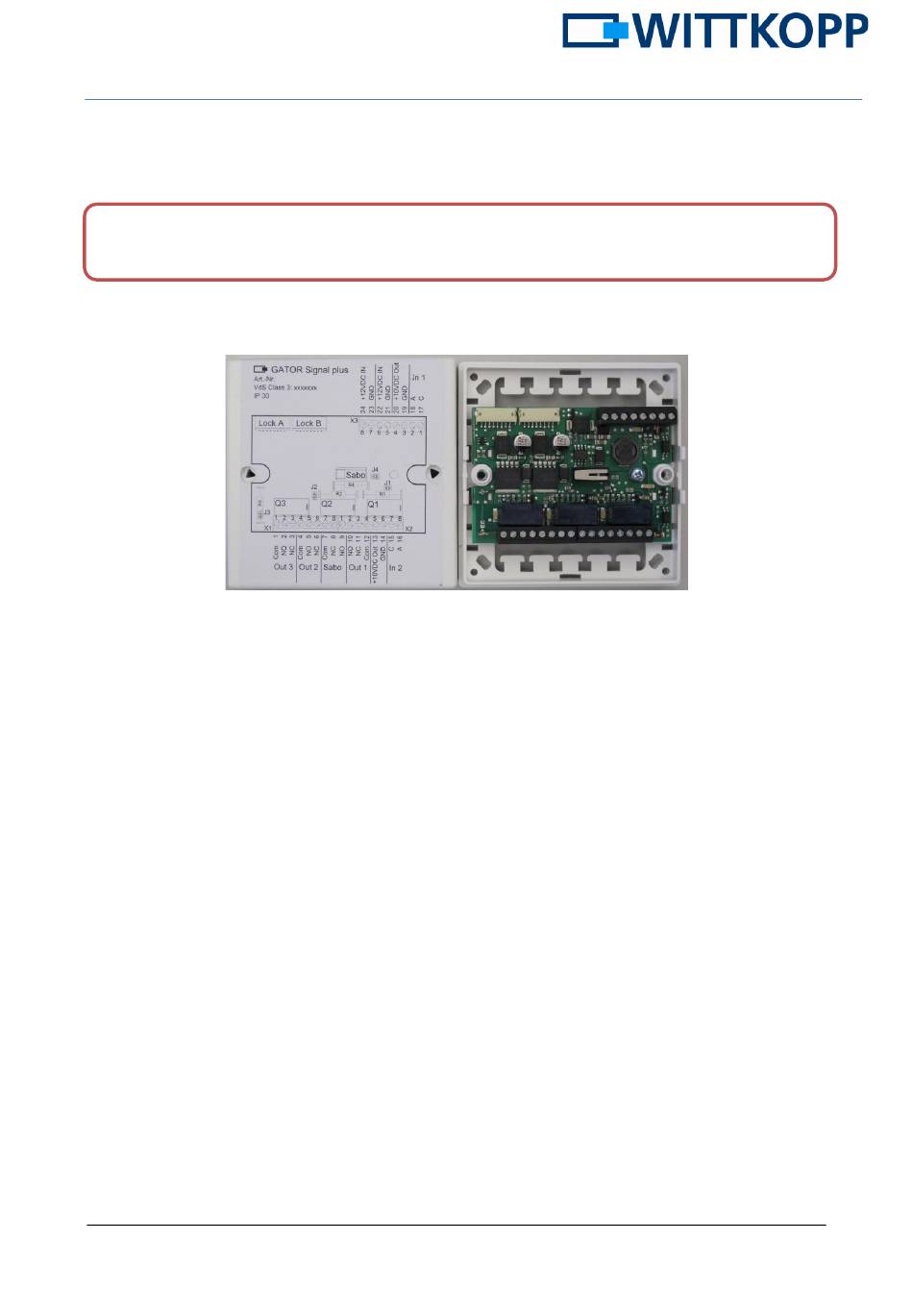

Abbildung 6 - Deckel und Gehäuse
Abbildung 7 - I/O Belegung
Anschaltung
einer
zur
Auswertung
In 1
In 2
Out 1
Out 2
Out 3
Sabo
Stiller Alarm und der Freigabekontakt
können über die Tastatur separat aktiviert
und parametriert werden. Die übrigen
Funktionen sind immer aktiv solange die
Box versorgt wird.
6 / 11
