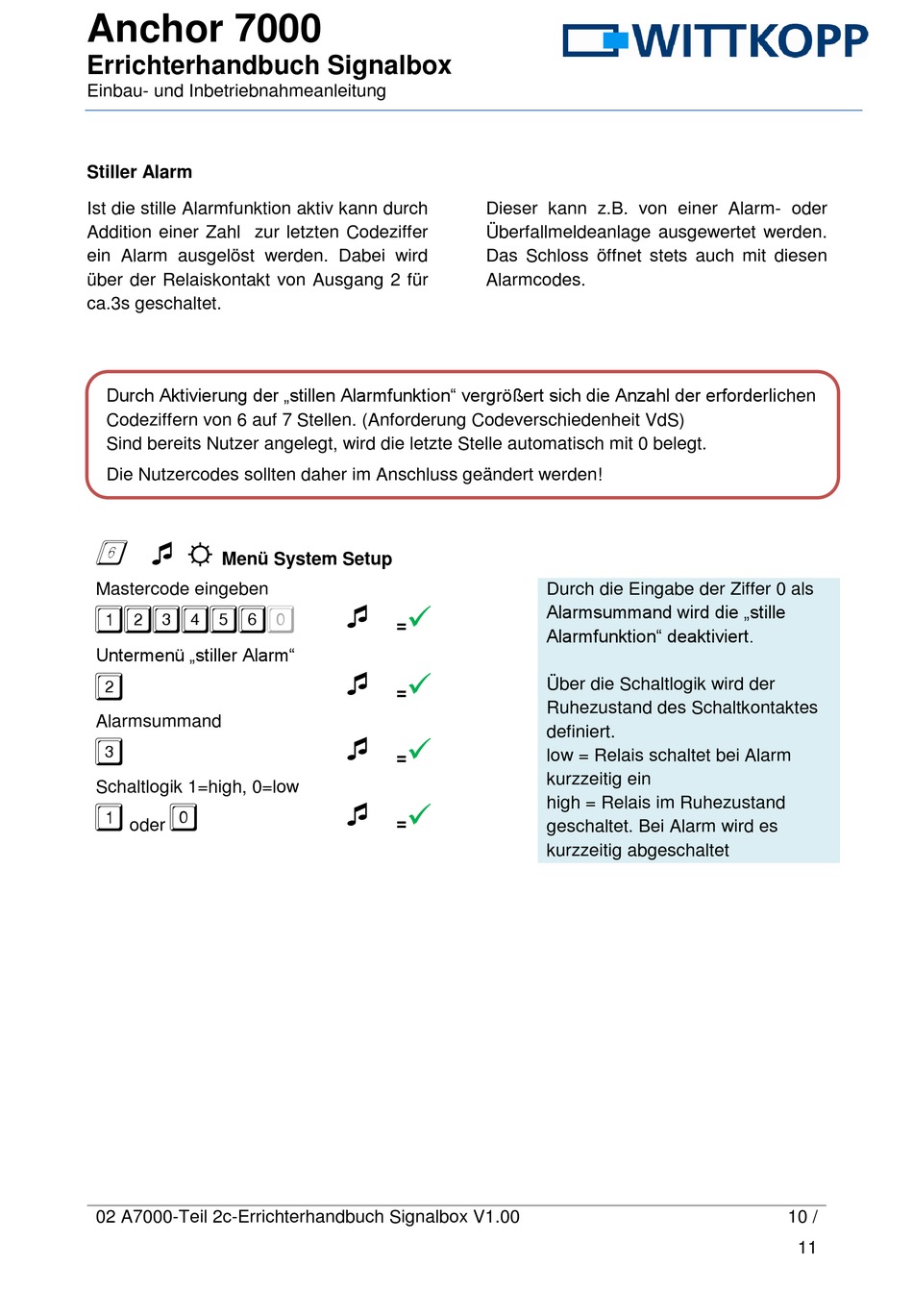

Anchor 7000
Errichterhandbuch Signalbox
Einbau- und Inbetriebnahmeanleitung
Stiller Alarm
Ist die stille Alarmfunktion aktiv kann durch
Addition einer Zahl zur letzten Codeziffer
ein Alarm ausgelöst werden. Dabei wird
über der Relaiskontakt von Ausgang 2 für
ca.3s geschaltet.
Durch Aktivierung der „stillen Alarmfunktion" vergrößert sich die Anzahl der erforderlichen
Codeziffern von 6 auf 7 Stellen. (Anforderung Codeverschiedenheit VdS)
Sind bereits Nutzer angelegt, wird die letzte Stelle automatisch mit 0 belegt.
Die Nutzercodes sollten daher im Anschluss geändert werden!
☼
Menü System Setup
Mastercode eingeben
Untermenü „stiller Alarm"
Alarmsummand
Schaltlogik 1=high, 0=low
oder
02 A7000-Teil 2c-Errichterhandbuch Signalbox V1.00
Dieser kann z.B. von einer Alarm- oder
Überfallmeldeanlage ausgewertet werden.
Das Schloss öffnet stets auch mit diesen
Alarmcodes.
✓
=
✓
=
✓
=
✓
=
Durch die Eingabe der Ziffer 0 als
Alarmsummand wird die „stille
Alarmfunktion" deaktiviert.
Über die Schaltlogik wird der
Ruhezustand des Schaltkontaktes
definiert.
low = Relais schaltet bei Alarm
kurzzeitig ein
high = Relais im Ruhezustand
geschaltet. Bei Alarm wird es
kurzzeitig abgeschaltet
10 /
11
