Anchor 7000
Errichterhandbuch Signalbox
Einbau- und Inbetriebnahmeanleitung
Installationsvorbereitung
Einbaumaße Signalbox
Vorbereitung Gehäuse
Zur
(De-)Montage
Gehäusedeckel entfernt werden. Über
mindestens zwei Schrauben kann das
Die Leitungen werden von unten durch die
vorbereiteten
Freimachungen
geführt. An den entsprechenden Stellen
sind die Aussparungen herauszubrechen.
02 A7000-Teil 2c-Errichterhandbuch Signalbox V1.00

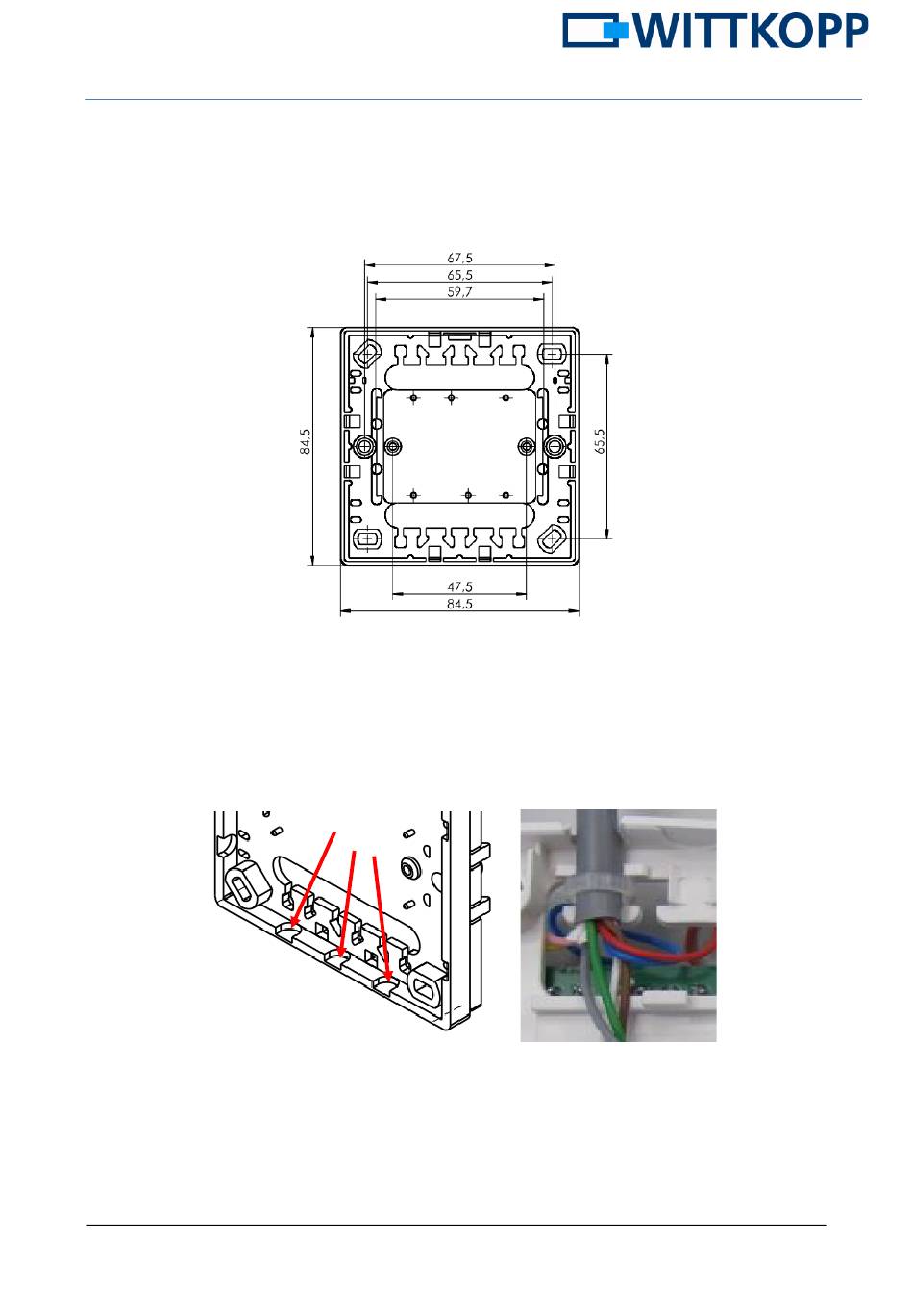

Abbildung 1 – Gehäusezeichnung
muss
der
Abbildung 2 - Leitungsausbrüche, Zugentlastung
heraus-
Gehäuse auf z.B. der Wand oder der Tür
des Wertbehältnisses befestigt werden.
Über Kabelbinder sind die Leitungen am
Gehäuse zu befestigen, um so eine
Zugentlastung herzustellen.
3 / 11
