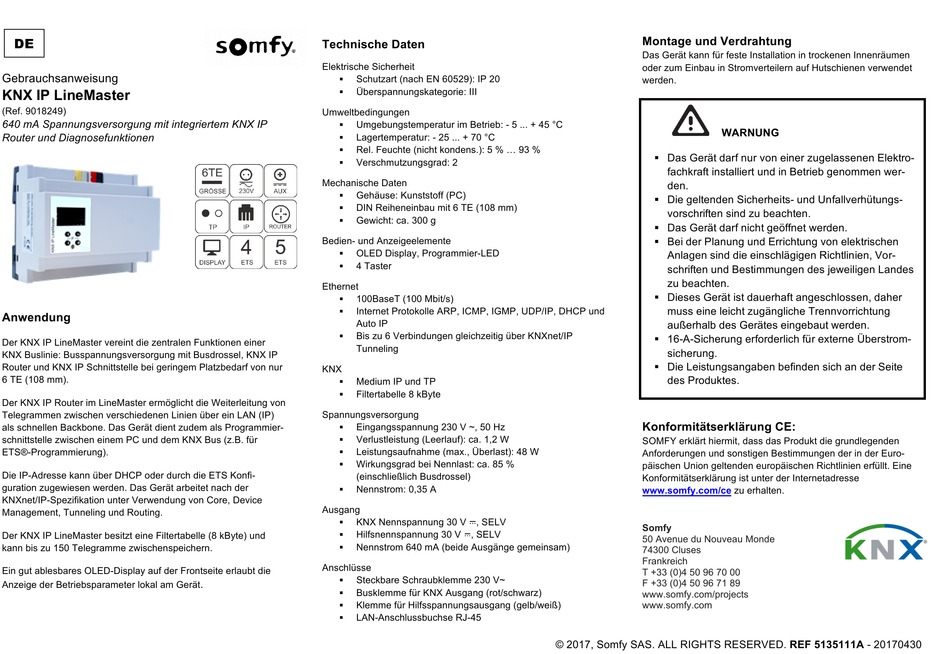

SOMFY KNX IP LineMaster Gebrauchsanweisung

DE
Gebrauchsanweisung
KNX IP LineMaster
(Ref. 9018249)
640 mA Spannungsversorgung mit integriertem KNX IP
Router und Diagnosefunktionen
Anwendung
Der KNX IP LineMaster vereint die zentralen Funktionen einer
KNX Buslinie: Busspannungsversorgung mit Busdrossel, KNX IP
Router und KNX IP Schnittstelle bei geringem Platzbedarf von nur
6 TE (108 mm).
Der KNX IP Router im LineMaster ermöglicht die Weiterleitung von
Telegrammen zwischen verschiedenen Linien über ein LAN (IP)
als schnellen Backbone. Das Gerät dient zudem als Programmier-
schnittstelle zwischen einem PC und dem KNX Bus (z.B. für
ETS®-Programmierung).
Die IP-Adresse kann über DHCP oder durch die ETS Konfi-
guration zugewiesen werden. Das Gerät arbeitet nach der
KNXnet/IP-Spezifikation unter Verwendung von Core, Device
Management, Tunneling und Routing.
Der KNX IP LineMaster besitzt eine Filtertabelle (8 kByte) und
kann bis zu 150 Telegramme zwischenspeichern.
Ein gut ablesbares OLED-Display auf der Frontseite erlaubt die
Anzeige der Betriebsparameter lokal am Gerät
Technische Daten
Elektrische Sicherheit
§ Schutzart (nach EN 60529): IP 20
§ Überspannungskategorie: III
Umweltbedingungen
§ Umgebungstemperatur im Betrieb: - 5 ... + 45 °C
§ Lagertemperatur: - 25 ... + 70 °C
§ Rel. Feuchte (nicht kondens.): 5 % ... 93 %
§ Verschmutzungsgrad: 2
Mechanische Daten
§ Gehäuse: Kunststoff (PC)
§ DIN Reiheneinbau mit 6 TE (108 mm)
§ Gewicht: ca. 300 g
Bedien- und Anzeigeelemente
§ OLED Display, Programmier-LED
§ 4 Taster
Ethernet
§ 100BaseT (100 Mbit/s)
§ Internet Protokolle ARP, ICMP, IGMP, UDP/IP, DHCP und
Auto IP
§ Bis zu 6 Verbindungen gleichzeitig über KNXnet/IP
Tunneling
KNX
§ Medium IP und TP
§ Filtertabelle 8 kByte
Spannungsversorgung
§ Eingangsspannung 230 V ~, 50 Hz
§ Verlustleistung (Leerlauf): ca. 1,2 W
§ Leistungsaufnahme (max., Überlast): 48 W
§ Wirkungsgrad bei Nennlast: ca. 85 %
(einschließlich Busdrossel)
§ Nennstrom: 0,35 A
Ausgang
§ KNX Nennspannung 30 V , SELV
§ Hilfsnennspannung 30 V , SELV
§ Nennstrom 640 mA (beide Ausgänge gemeinsam)
Anschlüsse
§ Steckbare Schraubklemme 230 V~
.
§ Busklemme für KNX Ausgang (rot/schwarz)
§ Klemme für Hilfsspannungsausgang (gelb/weiß)
§ LAN-Anschlussbuchse RJ-45
Montage und Verdrahtung
Das Gerät kann für feste Installation in trockenen Innenräumen
oder zum Einbau in Stromverteilern auf Hutschienen verwendet
werden.
WARNUNG
§ Das Gerät darf nur von einer zugelassenen Elektro-
fachkraft installiert und in Betrieb genommen wer-
den.
§ Die geltenden Sicherheits- und Unfallverhütungs-
vorschriften sind zu beachten.
§ Das Gerät darf nicht geöffnet werden.
§ Bei der Planung und Errichtung von elektrischen
Anlagen sind die einschlägigen Richtlinien, Vor-
schriften und Bestimmungen des jeweiligen Landes
zu beachten.
§ Dieses Gerät ist dauerhaft angeschlossen, daher
muss eine leicht zugängliche Trennvorrichtung
außerhalb des Gerätes eingebaut werden.
§ 16-A-Sicherung erforderlich für externe Überstrom-
sicherung.
§ Die Leistungsangaben befinden sich an der Seite
des Produktes.
Konformitätserklärung CE:
SOMFY erklärt hiermit, dass das Produkt die grundlegenden
Anforderungen und sonstigen Bestimmungen der in der Euro-
päischen Union geltenden europäischen Richtlinien erfüllt. Eine
Konformitätserklärung ist unter der Internetadresse
www.somfy.com/ce zu erhalten.
Somfy
50 Avenue du Nouveau Monde
74300 Cluses
Frankreich
T +33 (0)4 50 96 70 00
F +33 (0)4 50 96 71 89
www.somfy.com/projects
www.somfy.com
© 2017, Somfy SAS. ALL RIGHTS RESERVED. REF 5135111A - 20170430
