MONTAGE
Dieses Produkt darf nur gemäß den in dieser Gebrauchsanleitung beschriebenen
Anweisungen montiert werden. MARK Save A Life empfiehlt die Montage durch einen
HINWEIS
Fachbetrieb.

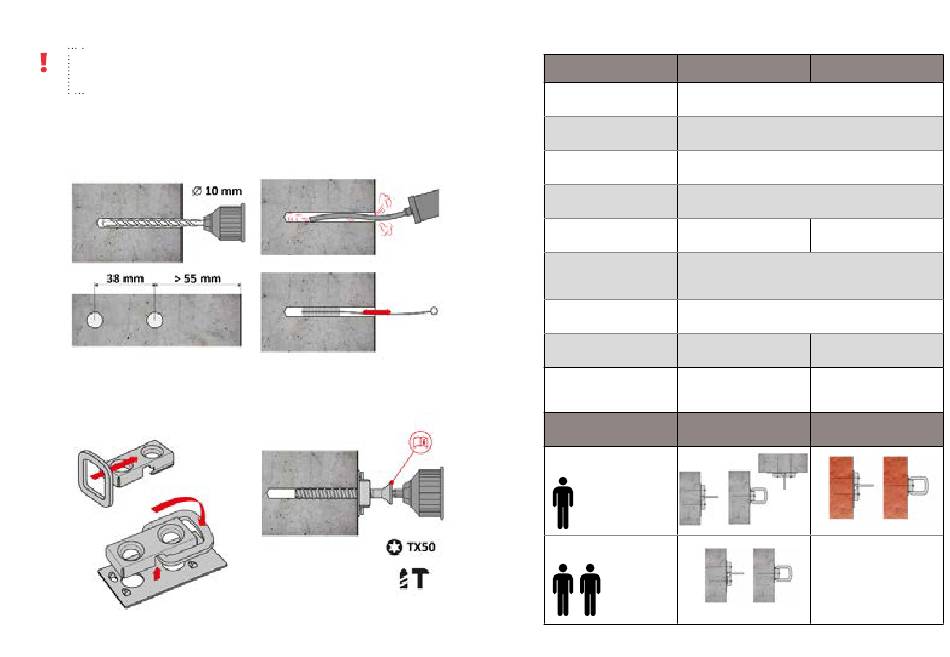

Montage in Beton/Stahlbeton/Vollziegel/Kalksandstein
1. Löcher bohren
3. MARK Gekko Speed
zusammenstellen
12
2. Löcher reinigen
4. MARK Gekko Speed mit
Schnellbauschrauben montieren
4.1 Beton/Stahlbeton, Vollziegel/Kalksandstein
Beton / Stahlbeton
Schrauben
Bohrer
Vorbohren
Setztiefe im tragfähigen
Untergrund
Qualität und Montage-
≥ C20/25 gerissen
untergrund
Schrauben
Bemerkungen
Bohrlöcher mit Lochbürste reinigen und ausblasen
Randabstand
maximal zu erwartende
Verformung
Verformung im Falle eines
Absturzes ≤ 50mm
zulässige
Montagepositionen
Anzahl der Benutzer:
1 Person
Anzahl der Benutzer:
2 Personen
Vollziegel / Kalksandstein
NIRO
ø 10 x (90 - 105mm)
Steinbohrer
ø 10mm
ø 10 / 100mm tief
≥ 75mm
≥ 35 N/mm²
Hilti HUS-CR 10x105
Würth W-BS/A4 10x90
Fischer FBS II 10x100
≥ 55mm
≥ 200mm
maximal zu erwartende
Verformung im Falle eines
Absturzes ≤ 50mm
13
