PEHA Elektro B.V.
Pieter Calandweg 58 • 6827 BK Arnhem • Tel.: +31 (0)26 368 7500 • Fax: +31 (0)26 368 7509 • e-mail: info-nl@peha.de • Internet: www.peha-elektro.nl

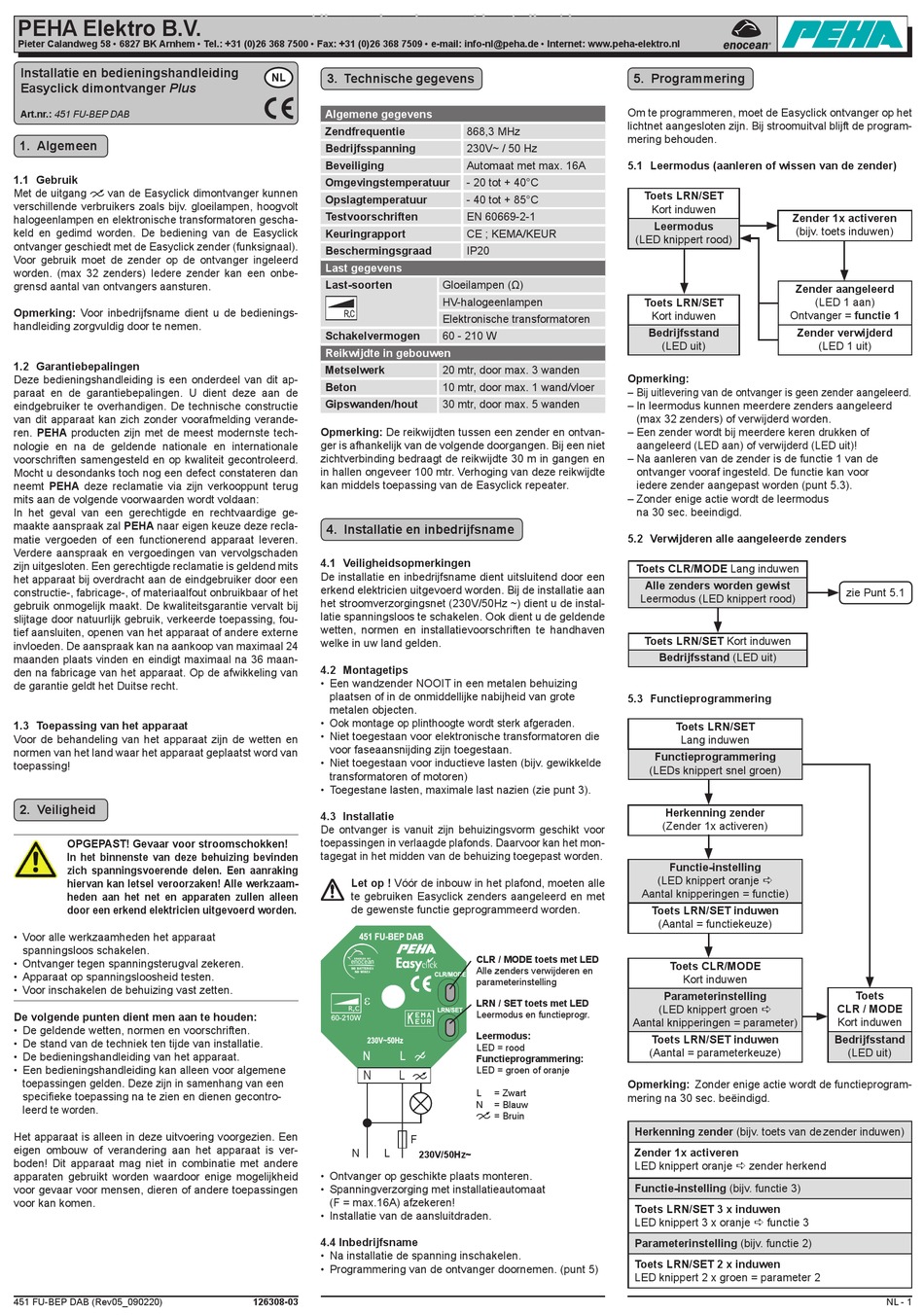

Installatie en bedieningshandleiding
Easyclick dimontvanger Plus
Art.nr.: 451 FU-BEP DAB
1. Algemeen
1.1 Gebruik
Met de uitgang
van de Easyclick dimontvanger kunnen
verschillende verbruikers zoals bijv. gloeilampen, hoogvolt
halogeenlampen en elektronische transformatoren gescha-
keld en gedimd worden. De bediening van de Easyclick
ontvanger geschiedt met de Easyclick zender (funksignaal).
Voor gebruik moet de zender op de ontvanger ingeleerd
worden. (max 32 zenders) Iedere zender kan een onbe-
grensd aantal van ontvangers aansturen.
Opmerking: Voor inbedrijfsname dient u de bedienings-
handleiding zorgvuldig door te nemen.
1.2 Garantiebepalingen
Deze bedieningshandleiding is een onderdeel van dit ap-
paraat en de garantiebepalingen. U dient deze aan de
eindgebruiker te overhandigen. De technische constructie
van dit apparaat kan zich zonder voorafmelding verande-
ren. PEHA producten zijn met de meest modernste tech-
nologie en na de geldende nationale en internationale
voorschriften samengesteld en op kwaliteit gecontroleerd.
Mocht u desondanks toch nog een defect constateren dan
neemt PEHA deze reclamatie via zijn verkooppunt terug
mits aan de volgende voorwaarden wordt voldaan:
In het geval van een gerechtigde en rechtvaardige ge-
maakte aanspraak zal PEHA naar eigen keuze deze recla-
matie vergoeden of een functionerend apparaat leveren.
Verdere aanspraak en vergoedingen van vervolgschaden
zijn uitgesloten. Een gerechtigde reclamatie is geldend mits
het apparaat bij overdracht aan de eindgebruiker door een
constructie-, fabricage-, of materiaalfout onbruikbaar of het
gebruik onmogelijk maakt. De kwaliteitsgarantie vervalt bij
slijtage door natuurlijk gebruik, verkeerde toepassing, fou-
tief aansluiten, openen van het apparaat of andere externe
invloeden. De aanspraak kan na aankoop van maximaal 24
maanden plaats vinden en eindigt maximaal na 36 maan-
den na fabricage van het apparaat. Op de afwikkeling van
de garantie geldt het Duitse recht.
1.3 Toepassing van het apparaat
Voor de behandeling van het apparaat zijn de wetten en
normen van het land waar het apparaat geplaatst word van
toepassing!
2. Veiligheid
OPGEPAST! Gevaar voor stroomschokken!
In het binnenste van deze behuizing bevinden
zich spanningsvoerende delen. Een aanraking
hiervan kan letsel veroorzaken! Alle werkzaam-
heden aan het net en apparaten zullen alleen
door een erkend elektricien uitgevoerd worden.
• Voor alle werkzaamheden het apparaat
spanningsloos schakelen.
• Ontvanger tegen spanningsterugval zekeren.
• Apparaat op spanningsloosheid testen.
• Voor inschakelen de behuizing vast zetten.
De volgende punten dient men aan te houden:
• De geldende wetten, normen en voorschriften.
• De stand van de techniek ten tijde van installatie.
• De bedieningshandleiding van het apparaat.
• Een bedieningshandleiding kan alleen voor algemene
toepassingen gelden. Deze zijn in samenhang van een
specifieke toepassing na te zien en dienen gecontro-
leerd te worden.
Het apparaat is alleen in deze uitvoering voorgezien. Een
eigen ombouw of verandering aan het apparaat is ver-
boden! Dit apparaat mag niet in combinatie met andere
apparaten gebruikt worden waardoor enige mogelijkheid
voor gevaar voor mensen, dieren of andere toepassingen
voor kan komen.
451 FU-BEP DAB (Rev05_090220)
All manuals and user guides at all-guides.com
NL
3. Technische gegevens
Algemene gegevens
Zendfrequentie
Bedrijfsspanning
Beveiliging
Omgevingstemperatuur
Opslagtemperatuur
Testvoorschriften
Keuringrapport
Beschermingsgraad
Last gegevens
Last-soorten
Schakelvermogen
Reikwijdte in gebouwen
Metselwerk
Beton
Gipswanden/hout
Opmerking: De reikwijdten tussen een zender en ontvan-
ger is afhankelijk van de volgende doorgangen. Bij een niet
zichtverbinding bedraagt de reikwijdte 30 m in gangen en
in hallen ongeveer 100 mtr. Verhoging van deze reikwijdte
kan middels toepassing van de Easyclick repeater.
4. Installatie en inbedrijfsname
4.1 Veiligheidsopmerkingen
De installatie en inbedrijfsname dient uitsluitend door een
erkend elektricien uitgevoerd worden. Bij de installatie aan
het stroomverzorgingsnet (230V/50Hz ~) dient u de instal-
latie spanningsloos te schakelen. Ook dient u de geldende
wetten, normen en installatievoorschriften te handhaven
welke in uw land gelden.
4.2 Montagetips
• Een wandzender NOOIT in een metalen behuizing
plaatsen of in de onmiddellijke nabijheid van grote
metalen objecten.
• Ook montage op plinthoogte wordt sterk afgeraden.
• Niet toegestaan voor elektronische transformatoren die
voor faseaansnijding zijn toegestaan.
• Niet toegestaan voor inductieve lasten (bijv. gewikkelde
transformatoren of motoren)
• Toegestane lasten, maximale last nazien (zie punt 3).
4.3 Installatie
De ontvanger is vanuit zijn behuizingsvorm geschikt voor
toepassingen in verlaagde plafonds. Daarvoor kan het mon-
tagegat in het midden van de behuizing toegepast worden.
Let op ! Vóór de inbouw in het plafond, moeten alle
te gebruiken Easyclick zenders aangeleerd en met
de gewenste functie geprogrammeerd worden.
451 FU-BEP DAB
�
R,C
60-210W
230V~50Hz
230V~/50Hz
N
L
N
L
F
N
L
230V/50Hz~
• Ontvanger op geschikte plaats monteren.
• Spanningverzorging met installatieautomaat
(F = max.16A) afzekeren!
• Installatie van de aansluitdraden.
4.4 Inbedrijfsname
• Na installatie de spanning inschakelen.
• Programmering van de ontvanger doornemen. (punt 5)
126308-03
868,3 MHz
230V~ / 50 Hz
Automaat met max. 16A
- 20 tot + 40°C
- 40 tot + 85°C
EN 60669-2-1
CE ; KEMA/KEUR
IP20
Gloeilampen (Ω)
HV-halogeenlampen
Elektronische transformatoren
60 - 210 W
20 mtr, door max. 3 wanden
10 mtr, door max. 1 wand/vloer
30 mtr, door max. 5 wanden
CLR / MODE toets met LED
Alle zenders verwijderen en
CLR/MODE
parameterinstelling
LRN / SET toets met LED
LRN/SET
Leermodus en functieprogr.
Leermodus:
LED = rood
Functieprogrammering:
LED = groen of oranje
L
= Zwart
N
= Blauw
= Bruin
5. Programmering
Om te programmeren, moet de Easyclick ontvanger op het
lichtnet aangesloten zijn. Bij stroomuitval blijft de program-
mering behouden.
5.1 Leermodus (aanleren of wissen van de zender)
Toets LRN/SET
Kort induwen
Zender 1x activeren
Leermodus
(bijv. toets induwen)
(LED knippert rood)
Zender aangeleerd
Toets LRN/SET
Ontvanger = functie 1
Kort induwen
Bedrijfsstand
Zender verwijderd
(LED uit)
Opmerking:
– Bij uitlevering van de ontvanger is geen zender aangeleerd.
– In leermodus kunnen meerdere zenders aangeleerd
(max 32 zenders) of verwijderd worden.
– Een zender wordt bij meerdere keren drukken of
aangeleerd (LED aan) of verwijderd (LED uit)!
– Na aanleren van de zender is de functie 1 van de
ontvanger vooraf ingesteld. De functie kan voor
iedere zender aangepast worden (punt 5.3).
– Zonder enige actie wordt de leermodus
na 30 sec. beeindigd.
5.2 Verwijderen alle aangeleerde zenders
Toets CLR/MODE Lang induwen
Alle zenders worden gewist
Leermodus (LED knippert rood)
Toets LRN/SET Kort induwen
Bedrijfsstand (LED uit)
5.3 Functieprogrammering
Toets LRN/SET
Lang induwen
Functieprogrammering
(LEDs knippert snel groen)
Herkenning zender
(Zender 1x activeren)
Functie-instelling
(LED knippert oranje
Aantal knipperingen = functie)
Toets LRN/SET induwen
(Aantal = functiekeuze)
Toets CLR/MODE
Kort induwen
Parameterinstelling
(LED knippert groen
Aantal knipperingen = parameter)
Toets LRN/SET induwen
(Aantal = parameterkeuze)
Opmerking: Zonder enige actie wordt de functieprogram-
mering na 30 sec. beëindigd.
Herkenning zender (bijv. toets van de zender induwen)
Zender 1x activeren
LED knippert oranje zender herkend
Functie-instelling (bijv. functie 3)
Toets LRN/SET 3 x induwen
LED knippert 3 x oranje functie 3
Parameterinstelling (bijv. functie 2)
Toets LRN/SET 2 x induwen
LED knippert 2 x groen = parameter 2
(LED 1 aan)
(LED 1 uit)
zie Punt 5.1
Toets
CLR / MODE
Kort induwen
Bedrijfsstand
(LED uit)
NL - 1
