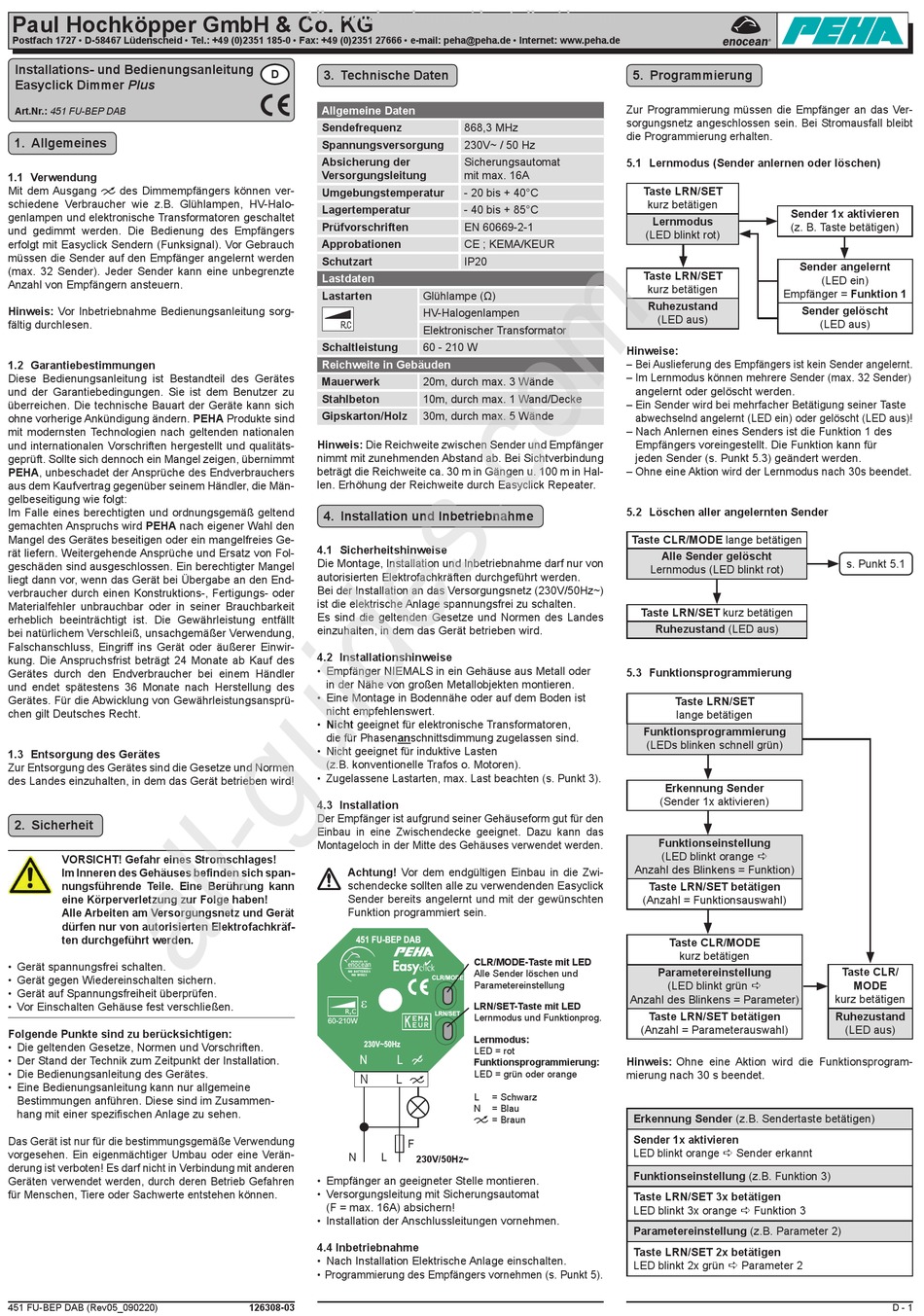

Installations- und Bedienungsanleitung
Easyclick Dimmer Plus
Art.Nr.: 451 FU-BEP DAB
1. Allgemeines
1.1 Verwendung
Mit dem Ausgang des Dimmempfängers können ver-
schiedene Verbraucher wie z.B. Glühlampen, HV-Halo-
genlampen und elektronische Transformatoren geschaltet
und gedimmt werden. Die Bedienung des Empfängers
erfolgt mit Easyclick Sendern (Funksignal). Vor Gebrauch
müssen die Sender auf den Empfänger angelernt werden
(max. 32 Sender). Jeder Sender kann eine unbegrenzte
Anzahl von Empfängern ansteuern.
Hinweis: Vor Inbetriebnahme Bedienungsanleitung sorg-
fältig durchlesen.
1.2 Garantiebestimmungen
Diese Bedienungsanleitung ist Bestandteil des Gerätes
und der Garantiebedin gungen. Sie ist dem Benutzer zu
überreichen. Die technische Bauart der Ge räte kann sich
ohne vorherige Ankündigung ändern. PEHA Produkte sind
mit modernsten Technologien nach geltenden nationalen
und internationalen Vor schriften hergestellt und qualitäts-
geprüft. Sollte sich dennoch ein Mangel zeigen, übernimmt
PEHA, unbeschadet der Ansprüche des Endverbrauchers
aus dem Kaufvertrag gegenüber seinem Händler, die Män-
gelbeseitigung wie folgt:
Im Falle eines berechtigten und ordnungsgemäß geltend
gemachten Anspruchs wird PEHA nach eigener Wahl den
Mangel des Gerätes beseitigen oder ein man gelfreies Ge-
rät liefern. Weitergehende Ansprüche und Ersatz von Fol-
geschäden sind ausgeschlossen. Ein berechtigter Mangel
liegt dann vor, wenn das Gerät bei Übergabe an den End-
verbraucher durch einen Konstruktions-, Fertigungs- oder
Materialfehler unbrauchbar oder in seiner Brauchbarkeit
erheblich beeinträchtigt ist. Die Gewährleistung entfällt
bei natürlichem Verschleiß, unsachgemäßer Ver wendung,
Falschanschluss, Eingriff ins Gerät oder äußerer Einwir-
kung. Die An spruchsfrist beträgt 24 Monate ab Kauf des
Gerätes durch den Endverbraucher bei einem Händler
und endet spätestens 36 Monate nach Herstellung des
Ge rätes. Für die Abwicklung von Gewährleistungsansprü-
chen gilt Deutsches Recht.
1.3 Entsorgung des Gerätes
Zur Entsorgung des Gerätes sind die Gesetze und Normen
des Landes einzuhalten, in dem das Gerät betrieben wird!
2. Sicherheit
VORSICHT! Gefahr eines Stromschlages!
Im Inneren des Gehäuses befinden sich span-
nungsführende Teile. Eine Berührung kann
eine Körperverletzung zur Folge haben!
Alle Arbeiten am Versorgungsnetz und Gerät
dürfen nur von autorisierten Elektrofachkräf-
ten durchgeführt werden.
• Gerät spannungsfrei schalten.
• Gerät gegen Wiedereinschalten sichern.
• Gerät auf Spannungsfreiheit überprüfen.
• Vor Einschalten Gehäuse fest verschließen.
Folgende Punkte sind zu berücksichtigen:
• Die geltenden Gesetze, Normen und Vorschriften.
• Der Stand der Technik zum Zeitpunkt der Installation.
• Die Bedienungsanleitung des Gerätes.
• Eine Bedienungsanleitung kann nur allgemeine
Bestimmungen anführen. Diese sind im Zusammen-
hang mit einer spezifischen Anlage zu sehen.
Das Gerät ist nur für die bestimmungsgemäße Verwendung
vorgesehen. Ein eigenmächtiger Umbau oder eine Verän-
derung ist verboten! Es darf nicht in Verbindung mit anderen
Geräten verwendet werden, durch deren Betrieb Gefahren
für Menschen, Tiere oder Sachwerte entstehen können.
451 FU-BEP DAB (Rev05_090220)
All manuals and user guides at all-guides.com
D 3. Technische Daten
Allgemeine Daten
Sendefrequenz
Spannungsversorgung
Absicherung der
Versorgungsleitung
Umgebungstemperatur
Lagertemperatur
Prüfvorschriften
Approbationen
Schutzart
Lastdaten
Lastarten Glühlampe (Ω)
HV-Halogenlampen
Elektronischer Transformator
Schaltleistung 60 - 210 W
Reichweite in Gebäuden
Mauerwerk
20m, durch max. 3 Wände
Stahlbeton 10m, durch max. 1 Wand/Decke
Gipskarton/Holz 30m, durch max. 5 Wände
Hinweis: Die Reichweite zwischen Sender und Empfänger
nimmt mit zunehmenden Ab stand ab. Bei Sichtverbindung
beträgt die Reichweite ca. 30 m in Gängen u. 100 m in Hal-
len. Erhöhung der Reichweite durch Easyclick Repeater.
4. Installation und Inbetriebnahme
4.1 Sicherheitshinweise
Die Montage, Installation und Inbetriebnahme darf nur von
autorisierten Elek trofachkräften durchgeführt werden.
Bei der Installation an das Versorgungs netz (230V/50Hz~)
ist die elektrische Anlage spannungsfrei zu schalten.
Es sind die geltenden Gesetze und Normen des Landes
einzuhalten, in dem das Gerät betrieben wird.
4.2 Installationshinweise
• Empfänger NIEMALS in ein Gehäuse aus Metall oder
in der Nähe von großen Metallobjekten montieren.
• Eine Montage in Bodennähe oder auf dem Boden ist
nicht empfehlenswert.
• Nicht geeignet für elektronische Transformatoren,
die für Phasenanschnittsdimmung zugelassen sind.
• Nicht geeignet für induktive Lasten
(z.B. konventionelle Trafos o. Motoren).
• Zugelassene Lastarten, max. Last beachten (s. Punkt 3).
4.3 Installation
Der Empfänger ist aufgrund seiner Gehäuseform gut für den
Einbau in eine Zwischendecke geeignet. Dazu kann das
Montageloch in der Mitte des Gehäuses verwendet werden.
Achtung! Vor dem endgültigen Einbau in die Zwi-
schendecke sollten alle zu verwendenden Easyclick
Sender bereits angelernt und mit der gewünschten
Funktion programmiert sein.
451 FU-BEP DAB
�
R,C
60-210W
230V~50Hz
230V~/50Hz
L
N
N L
F
N L
230V/50Hz~
• Empfänger an geeigneter Stelle montieren.
• Versorgungsleitung mit Sicherungsautomat
(F = max. 16A) absichern!
• Installation der Anschlussleitungen vornehmen.
4.4 Inbetriebnahme
• Nach Installation Elektrische Anlage einschalten.
• Programmierung des Empfängers vornehmen (s. Punkt 5).
126308-03
868,3 MHz
230V~ / 50 Hz
Sicherungsautomat
mit max. 16A
- 20 bis + 40°C
- 40 bis + 85°C
EN 60669-2-1
CE ; KEMA/KEUR
IP20
CLR/MODE-Taste mit LED
Alle Sender löschen und
CLR/MODE
Parametereinstellung
LRN/SET-Taste mit LED
LRN/SET Lernmodus und Funktionprog.
Lernmodus:
LED = rot
Funktionsprogrammierung:
LED = grün oder orange
L = Schwarz
N = Blau
= Braun
5. Programmierung
Zur Programmierung müssen die Empfänger an das Ver-
sorgungsnetz angeschlossen sein. Bei Stromausfall bleibt
die Programmierung erhalten.
5.1 Lernmodus (Sender anlernen oder löschen)
Taste LRN/SET
kurz betätigen
Sender 1x aktivieren
Lernmodus
(z. B. Taste betätigen)
(LED blinkt rot)
Sender angelernt
Taste LRN/SET
kurz betätigen
Empfänger = Funktion 1
Ruhezustand
Sender gelöscht
(LED aus)
Hinweise:
– Bei Auslieferung des Empfängers ist kein Sender angelernt.
– Im Lernmodus können mehrere Sender (max. 32 Sender)
angelernt oder gelöscht werden.
– Ein Sender wird bei mehrfacher Betätigung seiner Taste
abwechselnd angelernt (LED ein) oder gelöscht (LED aus)!
– Nach Anlernen eines Senders ist die Funktion 1 des
Empfängers voreingestellt. Die Funktion kann für
jeden Sender (s. Punkt 5.3) geändert werden.
– Ohne eine Aktion wird der Lernmodus nach 30s beendet.
5.2 Löschen aller angelernten Sender
Taste CLR/MODE lange betätigen
Alle Sender gelöscht
Lernmodus (LED blinkt rot)
Taste LRN/SET kurz betätigen
Ruhezustand (LED aus)
5.3 Funktionsprogrammierung
Taste LRN/SET
lange betätigen
Funktionsprogrammierung
(LEDs blinken schnell grün)
Erkennung Sender
(Sender 1x aktivieren)
Funktionseinstellung
(LED blinkt orange 
Anzahl des Blinkens = Funktion)
Taste LRN/SET betätigen
(Anzahl = Funktionsauswahl)
Taste CLR/MODE
kurz betätigen
Parametereinstellung
(LED blinkt grün 
Anzahl des Blinkens = Parameter)
Taste LRN/SET betätigen
(Anzahl = Parameterauswahl)
Hinweis: Ohne eine Aktion wird die Funktionsprogram-
mierung nach 30 s beendet.
Erkennung Sender (z.B. Sendertaste betätigen)
Sender 1x aktivieren
LED blinkt orange  Sender erkannt
Funktionseinstellung (z.B. Funktion 3)
Taste LRN/SET 3x betätigen
LED blinkt 3x orange  Funktion 3
Parametereinstellung (z.B. Parameter 2)
Taste LRN/SET 2x betätigen
LED blinkt 2x grün  Parameter 2
(LED ein)
(LED aus)
s. Punkt 5.1
Taste CLR/
MODE
kurz betätigen
Ruhezustand
(LED aus)
D - 1
