8. Den Vorverstärkerausgangskabelbaum (falls externe Verstärker verwendet werden) anbringen, indem
die RCA-Kabel in die entsprechenden RCA-Verlängerungen gestöpselt werden, die die Verstärker
versorgen. Dabei darauf achten, dass die Signalkabel im Abstand zu allen Hochstromkabeln geführt
werden, um eine Geräuschkupplung von elektrischen Strahlungsfeldern in das Audiosignal zu
verhindern. Die FRONT-RCA-Kabel werden am Verstärker des vorderen Lautsprechers angeschlossen.
Die REAR-RCA-Kabel werden am Verstärker des hinteren Lautsprechers angeschlossen. Die SUM*-
RCA-Kabel werden am Subwoofer-Verstärker angeschlossen.
9. Die Antenne durch Einstöpseln des Antennenkabels in den auf der Rückseite des Source-Geräts
befindlichen Anschluss anschließen. Dabei darauf achten, dass die Antenne zum ordnungsgemäßen
Radioempfang sicher geerdet ist.

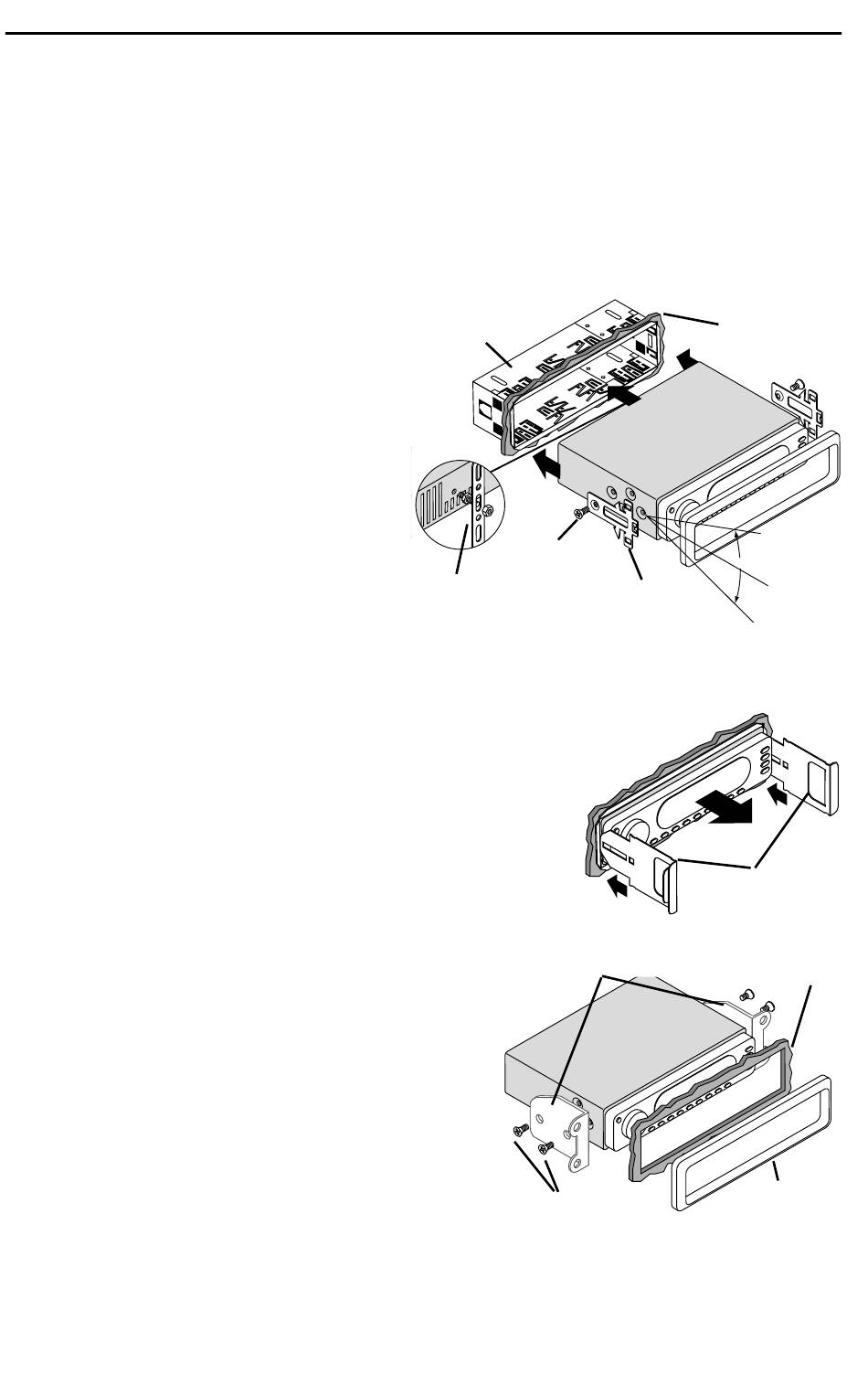

STANDARDBEFESTIGUNG

Einbau:
• Die Verrastungen für die Einbaufassung (mit
den beiliegenden Schrauben) auf dem Source-
Gerät anbringen.
• Die Einbaufassung in einem sicheren
Armaturenbrett befestigen.
HINWEIS: Darauf achten, dass das Source-
Gerät möglichst horizontal
angebracht wird, damit der CD-
Spieler optimal funktioniert.
Befestigungswinkel mit einer
Abweichung von bis zu ±20˚ von
der Horizontalen sind dabei
möglich.
• Die entsprechenden Riegel an allen Seiten der
Einbaufassung biegen. Siehe Einbaublatt.
• Das Source-Gerät in die Einbaufassung einschieben, bis es einrastet.
• Den rückseitigen Bügel hinter dem Armaturenbrett befestigen, um
Vibrationen des Source-Geräts zu vermeiden.
• Die Schraube für den rückseitigen Bügel darf höchstens 6 mm lang
sein (die beiliegende Schraube verwenden).
• Die Antenne am Antennenanschluss auf der Rückseite des Source-
Geräts anschließen.
Entfernen:
• Den rückwärtigen Bügel von der Rückseite des Radios (falls benutzt)
entfernen.
• Die Ziereinfassung von der Vorderseite des Radios entfernen.
• Die Freigabeschlüssel in die linke und rechte Seite des
Source-Geräts einführen, um die Verrastungen
freizugeben.
• Das Source-Gerät mit den Freigabeschlüsseln aus der
Einbaufassung entfernen.

ISO-DIN-BEFESTIGUNG

Einbau:
• Die Ziereinfassung und Einbaufassung vom Source-Gerät
entfernen.
• Die fabrikgefertigte Halterung sollte mit zwei
Befestigungslöchern auf jeder Seite des Sourcegeräts auf
einer Linie liegen.
• ISO-Schrauben dürfen maximal 6 mm lang sein (die beiliegenden Schrauben verwenden).
• Die Antenne am Antennenanschluss auf der Rückseite des Source-Geräts anschließen.
• Das Source-Gerät im Armaturenbrett einbauen
Fassung
Schraube
rückwärtiger
Bügel
fabrikgefertigte Halterung
Schraube
.
Armaturenbrett
+ 2
0 °
H o
r i z
o n
t a l
Verrastung
- 2 0
°
Freigabeschlüssel
Armaturenbrett
Zierein-
fassung
E
INBAU
Zierein-
fassung
7
