6.1 Protection contre la fraude facile

Le détecteur de sécurité réagit aux objets métalliques, par ex. le cadre d'une porte
de sécurité. D'autres objets métalliques, qui ne doivent pas mener à un enclen-
chement du détecteur, ne doivent pas pouvoir causer un enclenchement non
intentionnel du détecteur de sécurité.
► Prendre des mesures afin d'éviter que des objets métalliques - sauf le
drapeau désigné - soient posés non intentionnellement sur la face active
ou dans la zone de validation.
7 Raccordement électrique
► Mettre l'installation hors tension. Le cas échéant, mettre également hors ten-
sion les circuits de charge relais alimentés séparément.
► Tension d'alimentation : raccorder L+ à la broche 1 et L- à la broche 3 du
connecteur.
La tension nominale est 24 V DC. Cette tension peut se situer entre 19,2 V
et 30 V avec 5% d'ondulation résiduelle incluse selon EN 61131-2.
En cas d'un unique défaut, la tension d'alimentation ne doit pas dépasser la
valeur maximale de 40 V DC. (Cela exige, entre autres, l'isolement sûr de
l'alimentation et du transformateur.)

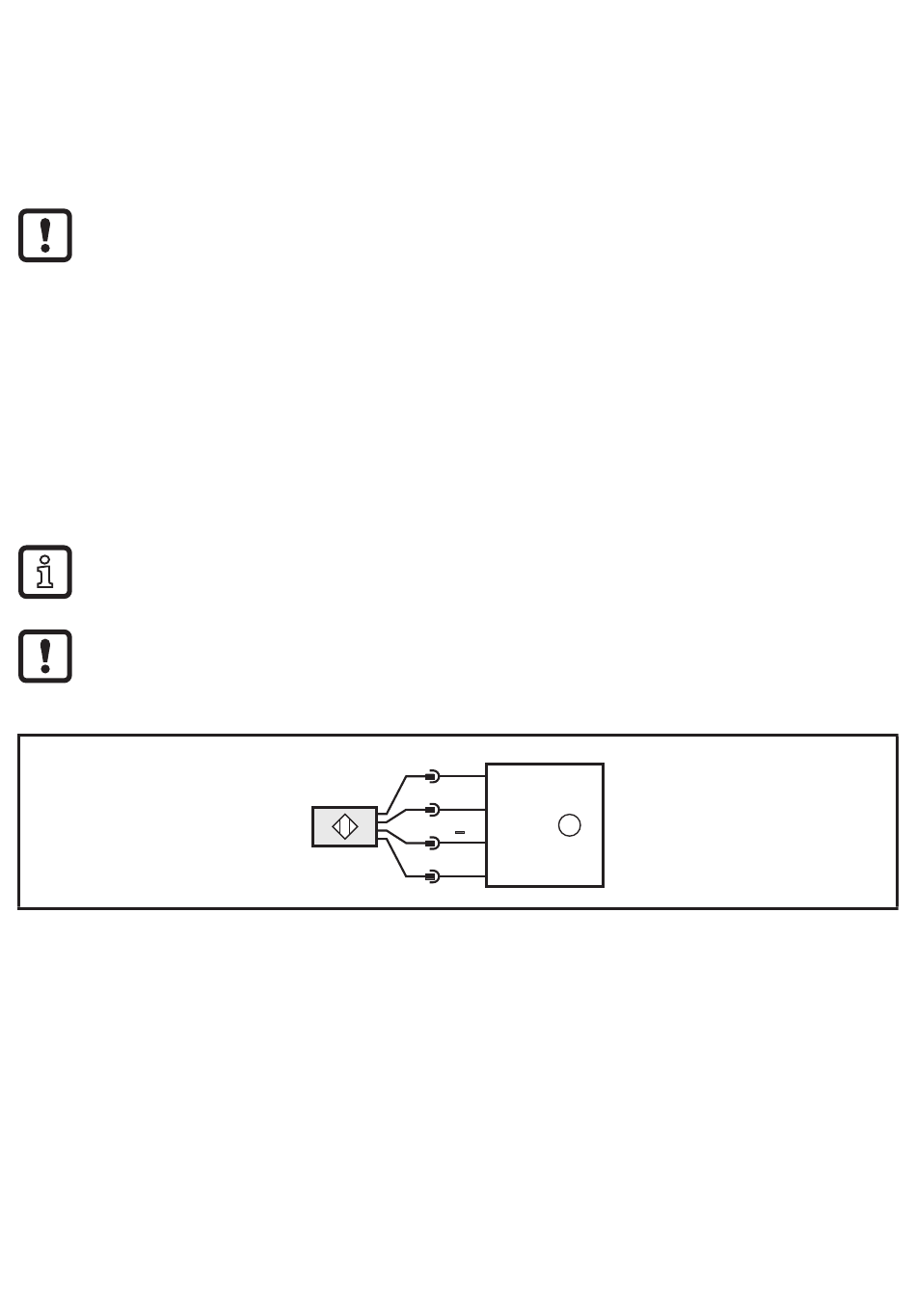

1: Bloc logique relatif à la sécurité *
* Un étage de sortie non alimentée en courant et une réalimentation > 3,5 V
mènent à un mauvais fonctionnement.
8
L +
1
+24 V
2 A1
IN1
1
3 L
GND
4 A2
IN2
