Printed Matter No.9836 7058 00
Valid from Serial No.A5490001
2013-04-01
ETV STR61-50-10 (10-55 Nm)
Read all safety warnings and instructions
Failure to follow the safety warnings and in-
structions may result in electric shock, fire and/
or serious injury.
Save all warnings and instructions for future
reference
ETV STR61-50-10
8436 6160 50
WARNING

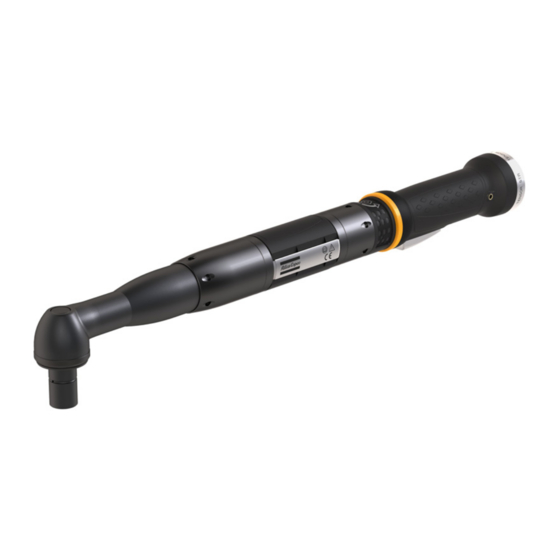

Electric angle nutrunner
Product Instructions
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Atlas Copco ETV STR61-50-10

Inhaltszusammenfassung für Atlas Copco ETV STR61-50-10

  • Seite 38 Situation hin, die bei Nichtvermeidung zu leichten oder mittel- schweren Verletzungen führen könnte. HINWEIS Ein HINWEIS wird für Situationen verwendet, die sich nicht auf eine mögliche Verletzungsgefahr bezie- hen. © Atlas Copco Industrial Technique AB - 9836 705800 00...

  • Seite 39: Video Produktsicherheit Für Drehschrauber

    ETV STR61-50-10 Produktinformation Garantie Im Gewährleistungsfall nehmen Sie mit Ihrem örtlichen Atlas Copco Handels- vertreter Kontakt auf. Ein Gewährleistungsanspruch kann nur geltend gemacht werden, wenn das Produkt in Übereinstimmung mit der Produktanleitung mon- tiert, betrieben, geschmiert und gewartet wurde. Alle Garantieansprüche erlöschen, wenn ein Öffnen des Elektromotors nachge- wiesen werden kann.

  • Seite 40: Wartungsintervalle

    Erdschlussschalter (EFP). Der EFP erkennt kleine Stromverluste (>30 mA) und führt in dem Fall zu einer Abschaltung des Antriebs (30 ms). Bei Änderun- gen oder Eingriffen in die Schutzsysteme verfällt die von Atlas Copco gewähr- leistete Garantie. Fehlersuche und Systemneustart dürfen nur von einer berech- tigten Person ausgeführt werden.

  • Seite 41: Zubehör Installieren

    Entladung (ESD).Um das Auftreten von Fehlfunktionen auszuschließen, müssen Service und Wartung in einer ESD-sicheren Arbeit- sumgebung vorgenommen werden. Die folgende Abbildung dient als Beispiel für einen zulässigen Wartungsarbeitsplatz. Zubehör installieren © Atlas Copco Industrial Technique AB - 9836 705800 00...
  • Seite 42 9. Das Flexkabel am oberen Halbring am mit 2 gekennzeichneten Busan- schluss anschließen und die beiden Halbringe miteinander verbinden. 10. In den Schlitz vorne an den Halbringen einen O-Ring einsetzen. Auf den O-Ring einen dünne Schicht Schmierfett auftragen. © Atlas Copco Industrial Technique AB - 9836 705800 00...
  • Seite 43 Das Getriebe wieder zurück in seine vorgesehene Position bringen. Auf die Dichtscheibe einen dünne Schicht Schmierfett auftragen. 13. Das Vorderteil in eine Klemmbacke setzen und die Klemmbacke in einem Schraubstock halten. 14. Die vordere Hutmutter mit verstellbaren Schraubenschlüsseln anziehen. © Atlas Copco Industrial Technique AB - 9836 705800 00...
  • Seite 44 Installation ETV STR61-50-10 © Atlas Copco Industrial Technique AB - 9836 705800 00...
  • Seite 45 5. Befestigen Sie den Jochring mit einem Sicherungsring in der Nut der Klemmringe. Werkzeuge ab 50 Nm 1. Schrauben Sie den Sicherungsring und den Jochring auf das Werkzeug. 2. Bringen Sie die Gummiabdeckung an der Motorverkleidung des Werk- zeugs an. © Atlas Copco Industrial Technique AB - 9836 705800 00...
  • Seite 46 6. Befestigen Sie den Jochring mit einem Sicherungsring in der Nut der Klemmringe. Werkzeuge mit Zubehör 1. Schrauben Sie den Sicherungsring und den Jochring auf das Werkzeug. 2. Bringen Sie die Gummiabdeckung an der Motorverkleidung an. © Atlas Copco Industrial Technique AB - 9836 705800 00...
  • Seite 47 1. Bringen Sie die Gummiabdeckung an der Motorverkleidung des Werk- zeugs an. 2. Bringen Sie die Klemmringe an der Gummiverkleidung an. HINWEIS Achten Sie darauf, dass die Klemmringe am Flansch in Rich- tung Scanner anliegen. © Atlas Copco Industrial Technique AB - 9836 705800 00...
  • Seite 48 3. Montieren Sie den Jochring am Werkzeug, indem Sie ihn auf die Klemm- ringe schieben. HINWEIS Achten Sie darauf, dass die Gummiabdeckung und die Klemm- ringe fluchten. 4. Befestigen Sie den Jochring mit einem Sicherungsring in der Nut der Klemmringe. © Atlas Copco Industrial Technique AB - 9836 705800 00...
  • Seite 49 • Beim Bohren: Die Bohrmaschine kann beim Durchbrechen des Bohrers stehen bleiben. Bei zu hohem Stillstandsmoment sicherstellen, dass Stützgriffe verwen- det werden. Gemäß Teil 3 der Sicherheitsnorm ISO11148 wird empfoh- © Atlas Copco Industrial Technique AB - 9836 705800 00...

  • Seite 50: Bedienung

    Das Werkzeug ist mit Anzeigeleuchten versehen, • Grün = Festziehen OK • Grüne Pfeile = Zeigen die Drehrichtung des Werkzeugs an. • Rot = Warnung – Verschraubung nicht in Ordnung. © Atlas Copco Industrial Technique AB - 9836 705800 00...

  • Seite 51: Überholung

    Atlas Copco Industrial Technique AB geöffnet werden darf! Wenn beurteilt wird, daß der Elektromotor defekt ist oder gewartet werden muß, ist die komplette Motoreinheit für Austausch an Atlas Copco Tools zu senden. Motoren, die von einem anderen als Atlas Copco geöffnet wurden, werden nicht gewartet.

  • Seite 52: Schmierung

    Sofern in der Explosionsdarstellung keine anderen Angaben gemacht werden, wird für geölte Verbindungen das unten in Nm angegebene Anzugsdrehmoment empfohlen. Schrauben- güte Gewinde Steigung Fläche 10.9 12.9 M1,6 M1,8 M2,2 M2,5 M3,5 M4,5 11,3 14,2 20,1 36,6 84,3 © Atlas Copco Industrial Technique AB - 9836 705800 00...
  • Seite 53 Wärme. Beziehen Sie sich bitte auf das Benutzerhandbuch Ihrer POWER FOCUS Einheit. Sollten die obigen Behebungsmaßnahmen nicht aus- reichend sein, wählen Sie ein Werkzeug mit der nächsthöheren Kapazität aus. © Atlas Copco Industrial Technique AB - 9836 705800 00...

  • Seite 54: Recycling-Informationen

    örtlicher Vorschriften. Batterien sollten an Ihre öffentliche Batterieverwertungsstelle weitergegeben werden. Recycling-Informationen Teil: Recyclen als: Winkelkopf Stahl Hutmutter Stahl Planetengetriebe Stahl Hutmutter Stahl Planetengetriebe Stahl Motor mit Messwertgeber WEEE Mutter Stahl © Atlas Copco Industrial Technique AB - 9836 705800 00...
  • Seite 55 ETV STR61-50-10 Außerbetriebnahme Isolierschlauch Thermoplastisches Urethanelasto- mer (TPU) Hutmutter Stahl Lautsprecher WEEE LED-Flexkarte, komplett WEEE Umsteuerring Aluminium Elektronikmodul WEEE Griffkörper Aluminium Auslösetaste Stahl Handgriff PA6 GF30 Mutter Stahl © Atlas Copco Industrial Technique AB - 9836 705800 00...
