3. MONTAGE DES BASIC KIT 2
3.1.
Montage und Demontage der Batterie (nur für Intercom Kit und Bluetooth Kit)
Falls das System die Verwendung einer wiederaufladbaren Batterie vorsieht, muss diese ihm Voraus,
gemäß unten stehender Anweisungen, montiert werden.
Abb. 4
•

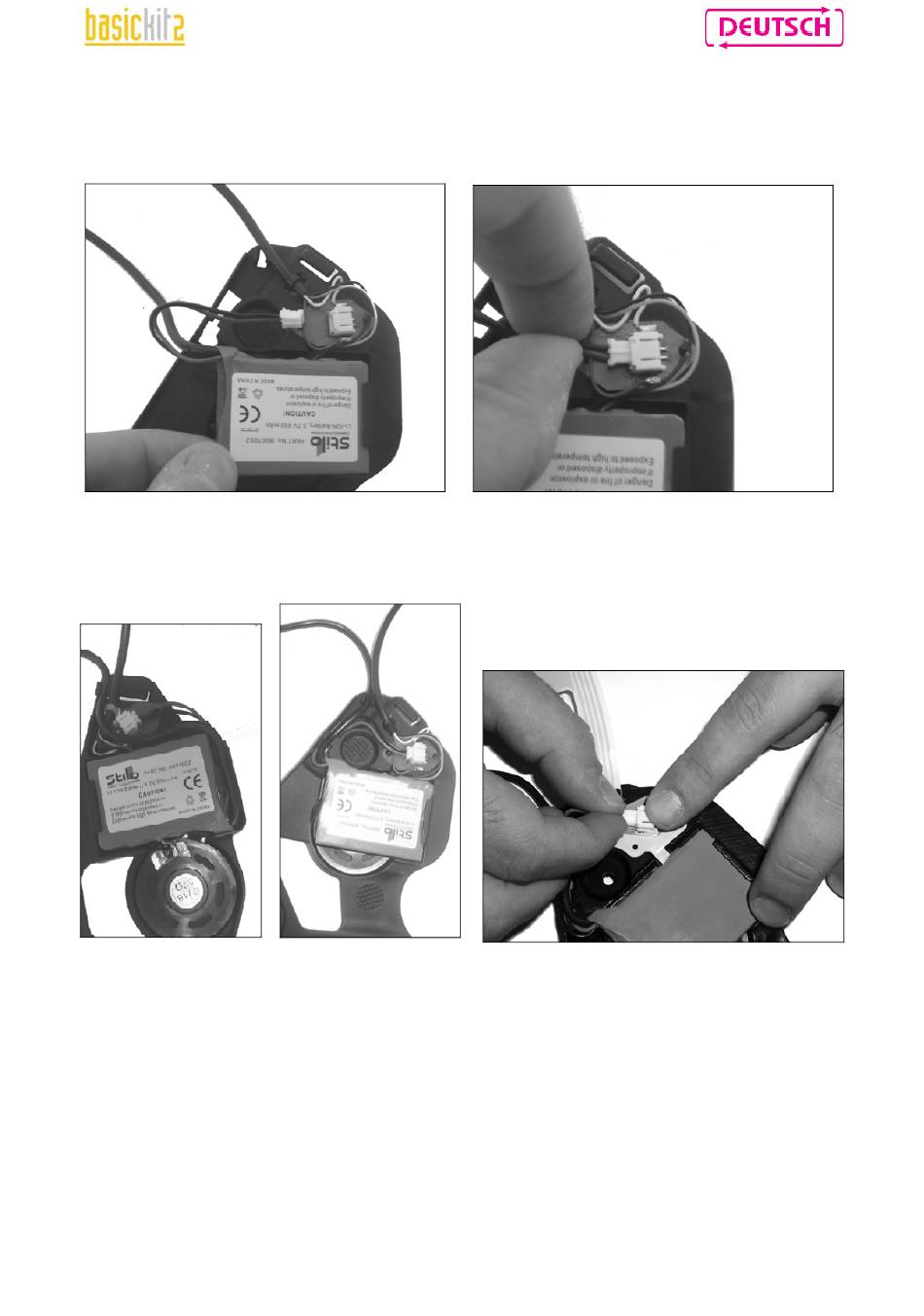

Legen Sie die Batterie in die vorgesehene Aussparung hinter die rechte Seite des Basic Kit (Abb. 4).
•
Schließen Sie das Batteriekabel (rot+schwarz) an den dafür vorgesehenen Sockel an. Dazu müssen
Sie das Kabel in den Kabellauf legen (Abb. 5)
Abb. 6 – N42/42e
•
Bringen Sie das Batterieladekabel in dem dafür vorgesehenen Kabellauf unter (Abb. 6).
•
Zum Herausnehmen der Batterie wie folgt vorgehen: Nehmen Sie das Batterieladekabel aus dem
Kabellauf und ziehen Sie den Stecker des Batteriekabels (rot+schwarz) aus dem Sockel. Halten Sie
dabei den Sockel mit der einen Hand fest und ziehen Sie den Stecker mit der anderen Hand heraus
(Abb. 7).
Abb. 6 – N102
Abb. 5
Abb. 7
6
