3.3.

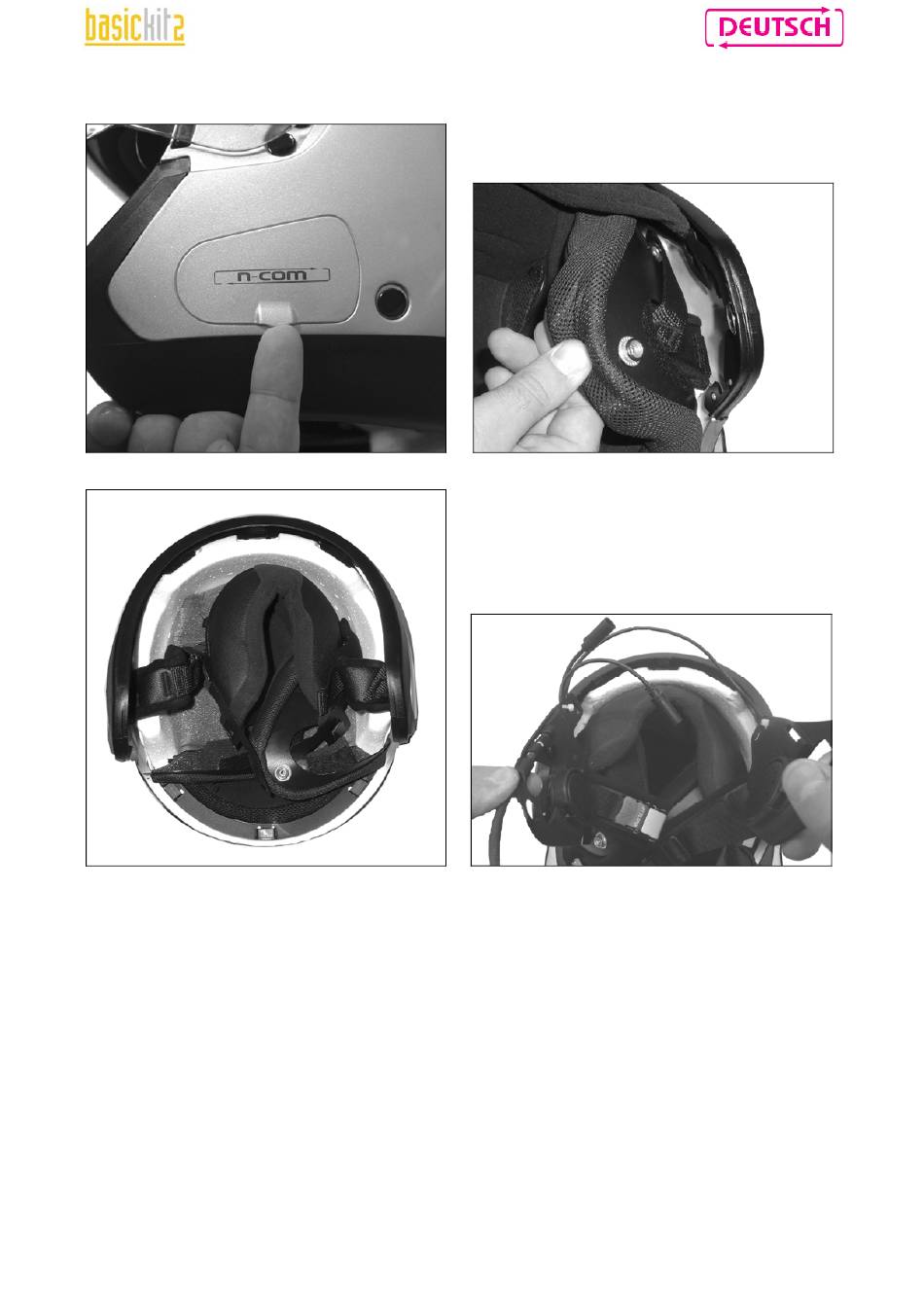

Montage von Basic Kit2 für Jet-Helm N42/N42e
Abb. 22
Abb. 24
•
Entfernen Sie die Schutzabdeckung von N-Com. Diese befindet sich auf der linken Helmseite (Abb.
22).
•
Trennen Sie das Wangenpolster von der Helmschale ab. Ziehen Sie dazu die Druckknöpfe ab (Abb.
23).
•
Entfernen Sie den hinteren Teil der Komfortpolsterung. Ziehen Sie dazu den Nackenschutz von der
Helmschale ab.
•
Legen Sie provisorisch die Polsterung wieder in den Helm ein (Abb. 24) oder entfernen Sie diese
vollständig, um die Ausführung der anschließenden Arbeiten zusätzlich zu erleichtern.
•
Bereiten Sie den Basic Kit für die Montage vor (Abb.27). Die linke Seite des Basic Kit ist mit einem
Mikrofon ausgestattet. Der Kit muss innerhalb des Helms unter die soeben entfernte Schutzabdeckung
eingebaut werden.
Abb. 23
Abb. 25
11
