VCOB-RGBL -
IP66 COB 60/150 W 4-in-1 RGBL Architektur-Projektoren

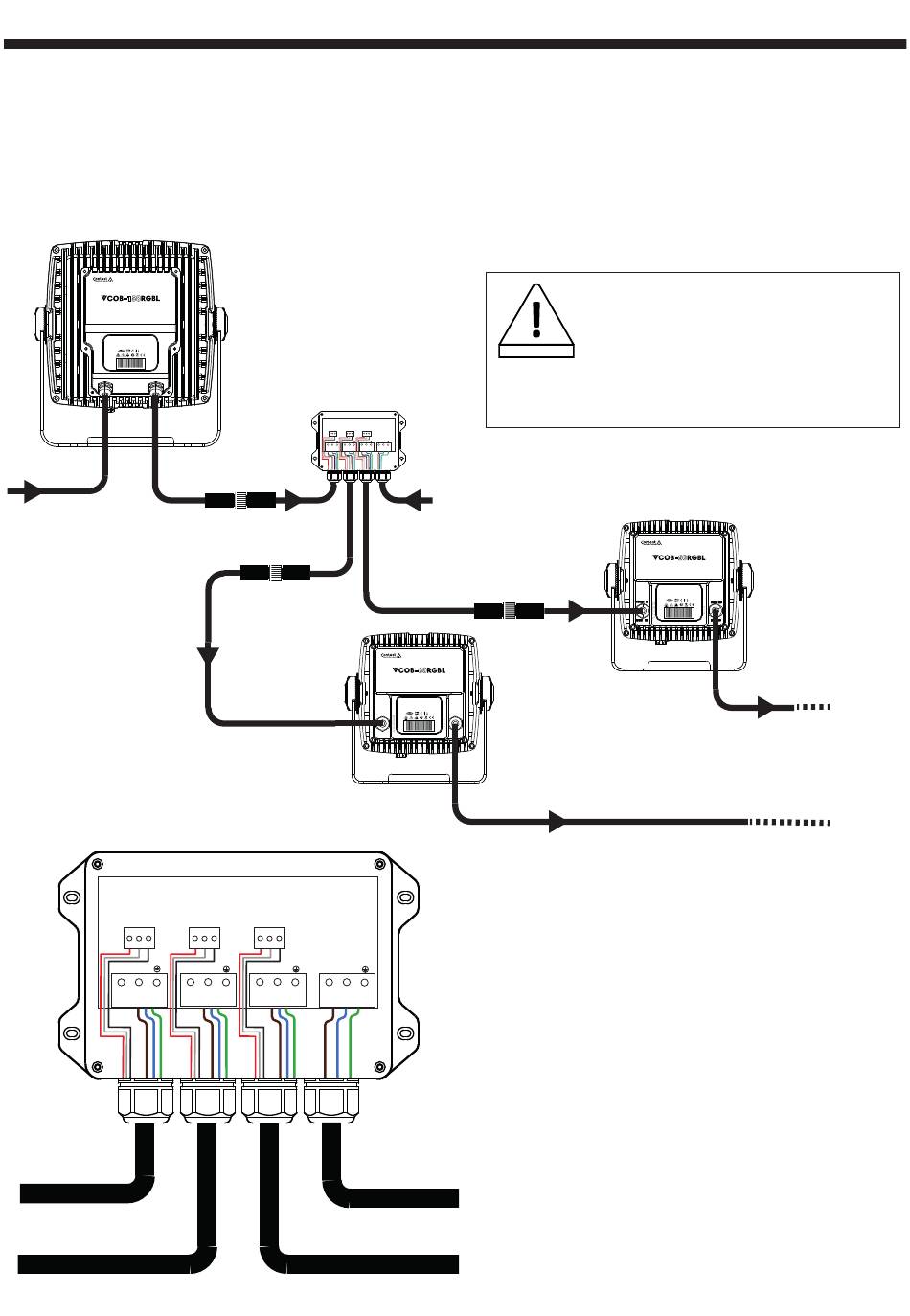

6.7 – VRDM-Split-Verteiler:
Der VRDM-Split ist ein DMX RDM 1 x IN 2 x OUT IP66-Splitter. Er verstärkt das eingehende DMX-Signal auf zwei RDM-kompatible DMX-
Ausgänge. Er verfügt über einen Hybrid Strom-/DMX-Eingang, an dem das DMX-Signal entnommen wird, um es auf zwei getrennte, isolierte
und geschützte Leitungen zu verteilen.
Die Stromversorgung des Hybrideingangs wird unterbrochen und ein neuer Stromeingang wird auf die beiden Hybridausgänge eingespeist.
architectural-lighting.eu
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
+45°C
1m
-20°C
DMX/POWER IN
DMX/POWER OUT
AC 100-240V 50/60Hz
MAX: 10A
FUSE: T3A/250V 120W
IN
OUT
EINGANG
AUSGANG
D+ D- GND
DMX-IN
L
N
Disconnect
Power
Hybride
Hybrid
POWER+ DMX IN
STROM + DMX IN
Hybride
Hybrid
Power + DMX OUT1
Strom + DMX OUT1
VRDM-Split
VRDM-Split
D+
D- GND
D+
D- GND
DMX-IN
DMX-OUT1
L
N
L
N
Disconnect Power
Power OUT1
IN
EINGANG
OUT1
OUT1
EINGANG
IN
Contest Architectural Lighting
VRDM-Split
D+ D- GND
D+ D- GND
DMX-OUT1
DMX-OUT2
L
N
L
N
L
N
Power OUT2
Power OUT1
Power INPUT
16 A (max. 3500 W)
16A (3500W max)
Power + DMX OUT2
Strom + DMX OUT2
CAUTION
ACHTUNG
Contest Architectural Lighting
VRDM-Split
D+
D- GND
DMX-OUT2
L
N
L
N
Power INPUT
Power OUT2
Power IN
Stromeingang
OUT2
OUT2
EINGANG
architectural-lighting.eu
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
+45°C
POWER IN
1m
POWER OUT
-20°C
DMX IN
DMX OUT
OUT
AUSGANG
Der Hybrid Strom- + DMX-Eingang auf der linken Seite wird zur
Wiederherstellung des DMX-Signals verwendet, das gefiltert, geteilt
und geschützt wird.
Die Stromversorgung wird über den Anschluss Disconnect Power
vom Stromkreis getrennt.
Der Eingang Power INPUT auf der rechten Seite dient zur
Versorgung des Splitters und zur Wiedereinspeisung der
Versorgung in die Ausgänge.
Die Ausgänge Power OUT1 und Power OUT2 verfügen also über
ein neu aufgepepptes DMX-Signal und eine Stromversorgung, um
neue Linien zu starten.
Hinweis:
In diesem Fall wird der VRDM-Split in einer Hybrid 1 x IN, 2 x OUT
Konfiguration verwendet.
Power IN
Stromeingang
Es ist möglich, den VRDM-Split einfach mit einem DMX IN-Signal
an 2 x DMX OUT zu betreiben und den Verteiler nur mit Power IN
zu versorgen.
Hybride
Hybrid
Es ist auch möglich, die beiden Kombinationen für mehr Flexibilität
zu mischen.
ACHTUNG!
Die Summe der Leistungen der verschiedenen
Leitungen darf die Leistung des Stromeingangs
(3500 W) nicht überschreiten.
Die Leistung je Leitung ist auf die Eigenschaften
der einzelnen Geräte beschränkt, siehe Tabelle im
Abschnitt zur Verkettung von Projektoren.
architectural-lighting.eu
IN
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
+45°C
1m
-20°C
AUSGANG
OUT
Deutsch
Seite 37
