VCOB-RGBL -
IP66 COB 60/150 W 4-in-1 RGBL Architektur-Projektoren

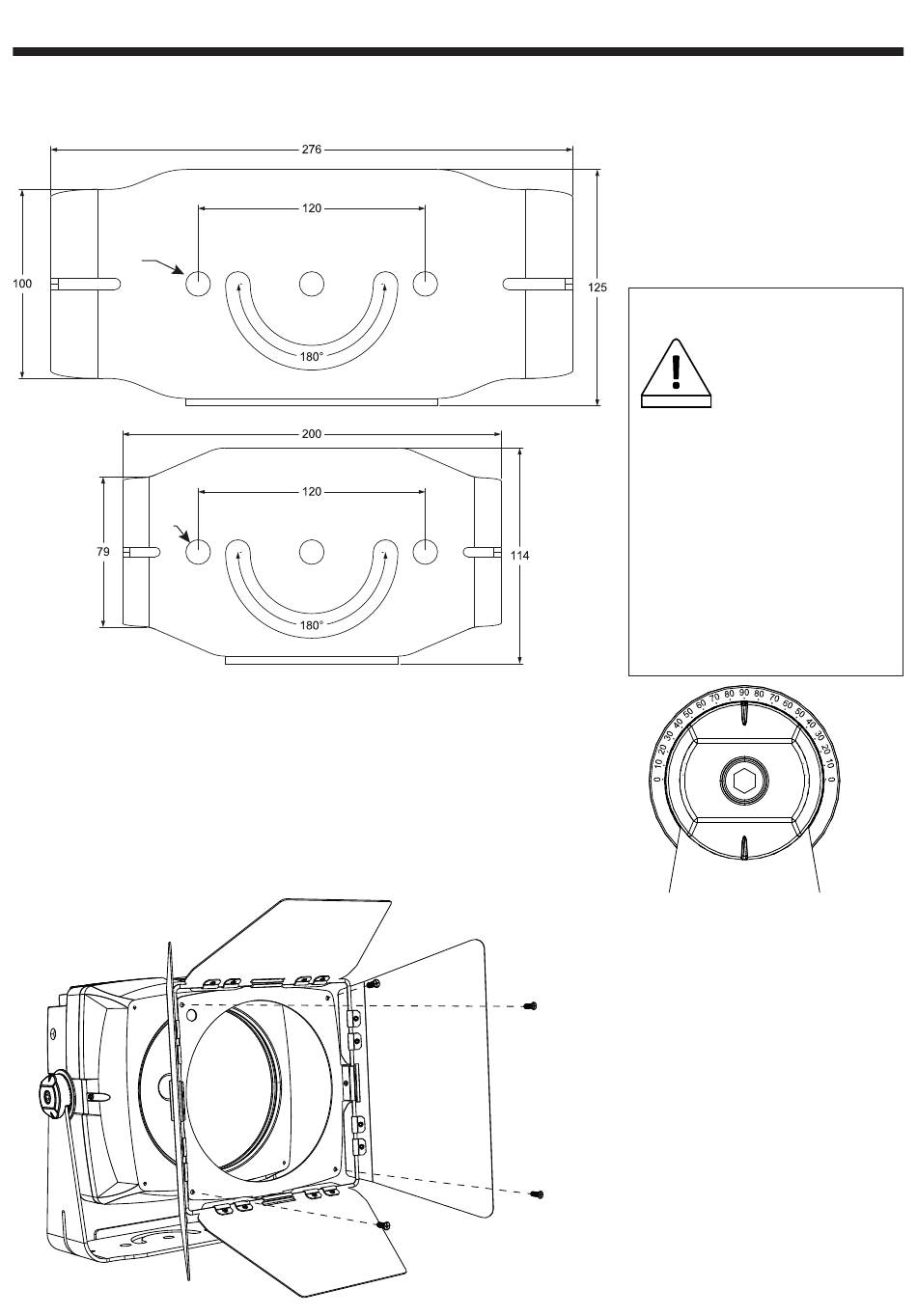

4 – Halterung installieren und Projektor ausrichten
Ø13
C
Ø13
C
Zur Auswahl des Neigungswinkels Ihres Projektors lösen Sie die mittlere Schraube mit einem
6 mm Innensechskantschlüssel und drehen Sie den Projektor. Der gerasterte Klemmteil
ermöglicht eine dauerhafte Positionierung des Projektors und die Markierung der Winkel gibt
Auskunft über die Strahlrichtung (siehe nebenstehende Abbildung).
5 – B lendschutz montieren
A
C
B
A
C
B
Der Projektor kann mit drei
Befestigungspunkten A C C auf einer
geeigneten ebenen Fläche befestigt werden.
Die Nut B dient dazu, die Drehung des
Projektors im Schwenk über 180° zu arretieren.
Eine vorübergehende Aufhängung ist mit zwei
Klemmen möglich, die durch die äußeren
Befestigungspunkte C geführt werden.
ACHTUNG!
Achten Sie darauf, dass die
ACHTUNG
CAUTION
und überprüfen Sie die Festigkeit
der Halterung. Die Installation eines
Sicherungskabels ist obligatorisch.
Bei der Installation im öffentlichen
Raum schreibt der Gesetzgeber vor,
dass jedes Gerät einen doppelten
Sicherheitshaken haben muss.
Dieses Sicherheitssystem muss das
10-fache Gewicht des Geräts tragen.
Sie müssen also ein Sicherheitskabel
bereitstellen, die mindestens 37 kg für
die VCOB-60 und 87 kg für die VCOB-
120 tragen kann.
Der Blendschutz gehört zum Lieferumfang. Er wird mit
4 Schrauben an der Vorderseite des Projektors befestigt.
Deutsch
Ankerpunkte
ordnungsgemäß
angezogen sind.
Verwenden Sie 12 mm
rostfreie Schrauben
Seite 33
