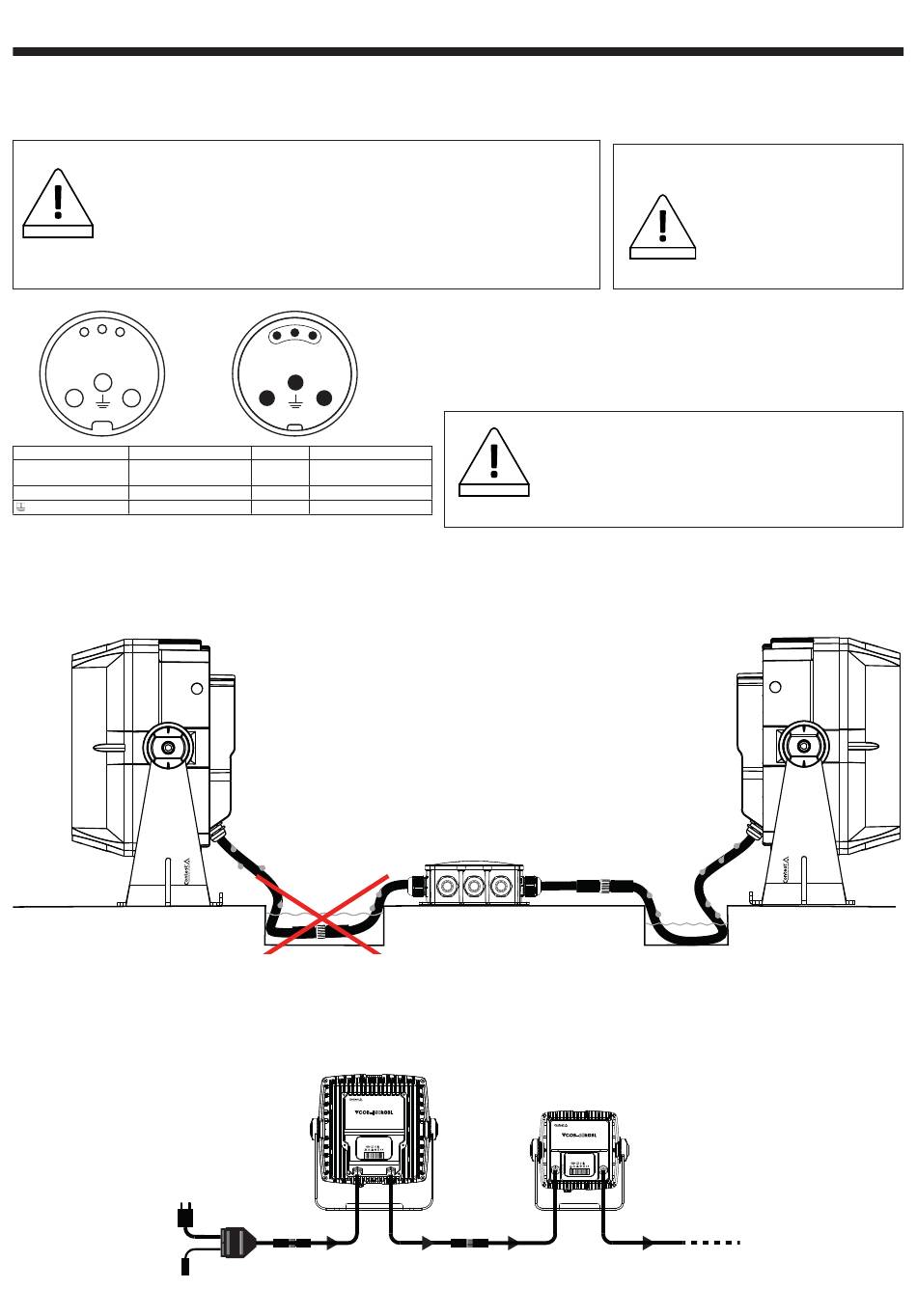

6 – Anschluss und Verkabelung
6.1 – IP67-Steckverbinder:
ACHTUNG!
Der Projektor ist mit gegossenen IP67-Hybridsteckverbindern ausgestattet.
Diese Stecker garantieren eine gute Abdichtung des Produkts. Wenn Sie die
Steckverbinder abschneiden, erlischt die Garantie für den Projektor, falls Wasser
eindringt.
ACHTUNG
CAUTION
Der Projektor wird mit einem Adapter für blanke Drähte auf IP67-
Eingangssteckverbinder geliefert, um ihn an einer IP-Verteilerdose anzuschließen.
1
3
L
N
Power: Stromversorgung Wire color: Farbcodierung
L: Live: Stromführender
Brown: Braun
Power : Alimentation Wire color : Code couleur
Leiter
L : Live : Phase
Brown : Marron
N: Neutral: Nullleiter
Blue: Blau
N : Neutral : Neutre
Blue : Bleu
Yellow/green: Gelb/Grün 3: Daten + Red: Rot
Ground: Masse
Ground : Terre
Yellow/green : Jaune/vert
Durch den Unterdruck, der durch Temperaturschwankungen im Projektor entsteht, kann Wasser in das Innere gesaugt werden. Sorgen Sie
dafür, dass der Projektor gegen das Eindringen von Wasser über die Kabel geschützt ist, indem Sie Stecker oder Anschlussdosen verwenden,
die mindestens der Schutzart IP66 entsprechen. Legen Sie eine Tropfschleife vor den Kabeldurchführungen oder Anschlusspunkten an, um zu
verhindern, dass diese ständig untergegetaucht sind, wie in der nachstehenden Abbildung dargestellt.
6.2 – Innenverkabelung mit VC-ADAPT:
Zur Stromversorgung Ihrer Innenraumprojektoren können Sie das Adapterkabel VC-ADAPT verwenden, das einen 2P+E-Netzstecker zur
Stromversorgung und einen XLR-Stecker zum DMX-Anschluss hat und an einem Power+DMX-Hybridsteckverbinder herauskommt, wie in der
nachstehenden Abbildung dargestellt.
Leistung
Power
DMX
DMX
Seite 34
VCOB-RGBL -
Die Steckverbinder sind mit drei Stiften zur Stromversorgung und drei Stiften für das DMX-
Signal ausgestattet. Das Hybridkabel wird für den Teil der Stromversorgung in 3 x 1,5 mm²
1
3
und für den isolierten DMX-Teil in einem separaten Mantel verwendet. Der Farbcode der
N
L
entsprechenden Adern ist in der nebenstehenden Abbildung dargestellt.
DMX
Wire color: Farbcodierung
1: Masse
Black: Schwarz
DMX
Wire color : Code couleur
1 : Masse
Black : Noir
2: Daten -
White: Weiß
2: Data -
White : Blanc
3 : Data +
Red : Rouge
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
1m
DMX/POWER IN
AC 100-240V 50/60Hz
DMX/POWER OUT
FUSE: T3A/250V 120W
MAX: 10A
EINGANG
IN
VC-ADAPT
VC-ADAPT
IP66 COB 60/150 W 4-in-1 RGBL Architektur-Projektoren
ACHTUNG!
Die an den Projektorkabeln montierten Stecker sind
IP67, d. h. sie sind wasserdicht, aber es wird nicht
empfohlen, sie unterzutauchen.
ACHTUNG
CAUTION
architectural-lighting.eu
+45°C
-20°C
POWER IN
DMX IN
AUSGANG
OUT
EINGANG
IN
ACHTUNG!
Stromschlaggefahr
Schließen Sie keine Kabel
an oder ziehen Sie sie
ab, während das System
WARNUNG
WARNING
eingeschaltet ist.
architectural-lighting.eu
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
1m
+45°C
POWER OUT
-20°C
DMX OUT
OUT
AUSGANG
