Einbauen des
Fahrantriebsgestänges

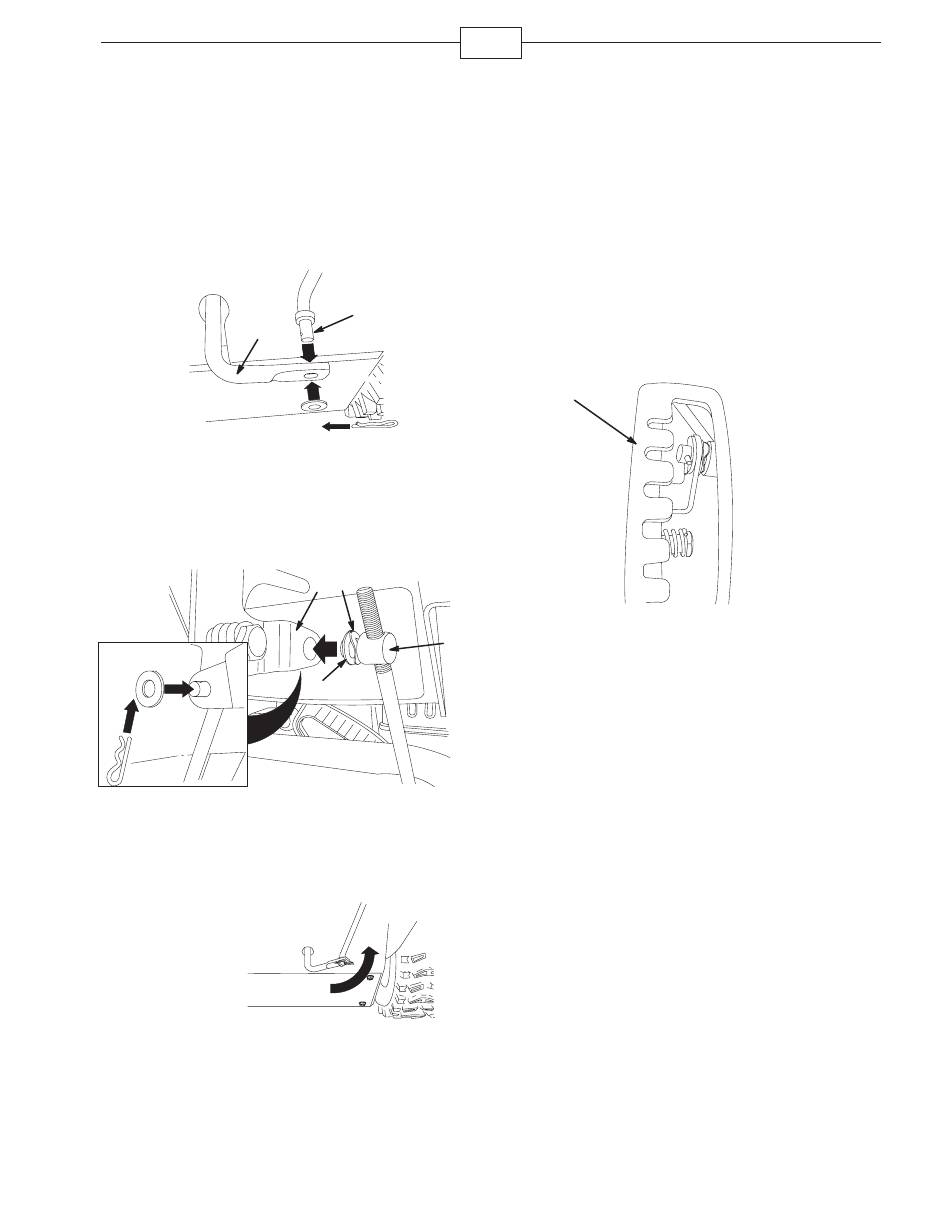

1. Entfernen Sie den Splint und die Scheibe vom
unteren Ende des Geschwindigkeitseinstellgestänge
(A) und setzen Sie das untere Ende der Stange in
den unteren Gestängearm (B) ein. Das gebogene
Ende des Geschwindigkeitseinstellgestänges sollte
nach hinten zeigen.
B
2. Befestigen Sie das untere Ende des
Geschwindigkeitseinstellgestänges mit der vorher
entfernten Scheibe und dem Splint.
3. Entfernen Sie den Splint und die äußere Scheibe
(von 3 Scheiben) vom Drehzapfen (A) am oberen
Ende des Geschwindigkeitseinstellgestänges.
Hinweis: Das Einbauen ist einfacher, wenn Sie
die gewellte Scheibe (B) und die flache Scheibe
(C) auf dem Drehzapfen lassen.
4. Stellen Sie den Geschwindigkeitsschalthebel in
die Stellung R2.
5. Drehen Sie
den unteren
Gestängearm ganz
nach oben (nach
links).
7
A
m-6899
B
D
A
C
m-6898
m-6971
3351-196
6. Heben Sie das Geschwindigkeitseinstellgestänge
an und setzen Sie den Drehzapfen in das Loch unten
am Geschwindigkeitsschalthebel (D) an, der sich
unter dem Armaturenbrett befindet.
Hinweis: Wenn der Drehzapfen nicht in das Loch
passt, wenn Sie das Geschwindigkeitseinstell-
gestänge anheben, drehen Sie den Drehzapfen
am Geschwindigkeitseinstellgestänge nach oben
oder unten, bis er in das Loch passt.
7. Befestigen Sie den Drehzapfen und das obere
Ende des Geschwindigkeitseinstellgestänges mit der
vorher entfernten äußeren Scheibe und einem Splint.
Hinweis: Das Einbauen wird vereinfacht, da Sie
durch die Öffnung im Geschwindigkeitsfahrhebel
(A) schauen können.
A
Einbauen des
Auswurfeinstellgestänges
1. Entfernen Sie das Verpackungsmaterial vom
Quick Stick.
2. Drehen Sie den Quick Stick von der Bedien-
position aus, so dass er vertikal und zentriert ist.
3. Drücken Sie die blaue Auslöserkappe nach unten
und ziehen Sie den Hebel bei gedrückter Kappe ganz
nach hinten.
Hinweis: Der Auswurfkanal und das Ablenkblech
sollten nach vorne zeigen. Wenn dies nicht der
Fall ist, drücken Sie die blaue Auslöserkappe nach
unten und halten Sie sie gedrückt (bewegen Sie
nicht den Quick Stick). Lehnen Sie sich dann nach
vorne und drehen Sie den Auswurfkanal, bis er
direkt nach vorne zeigt.
m-6972
