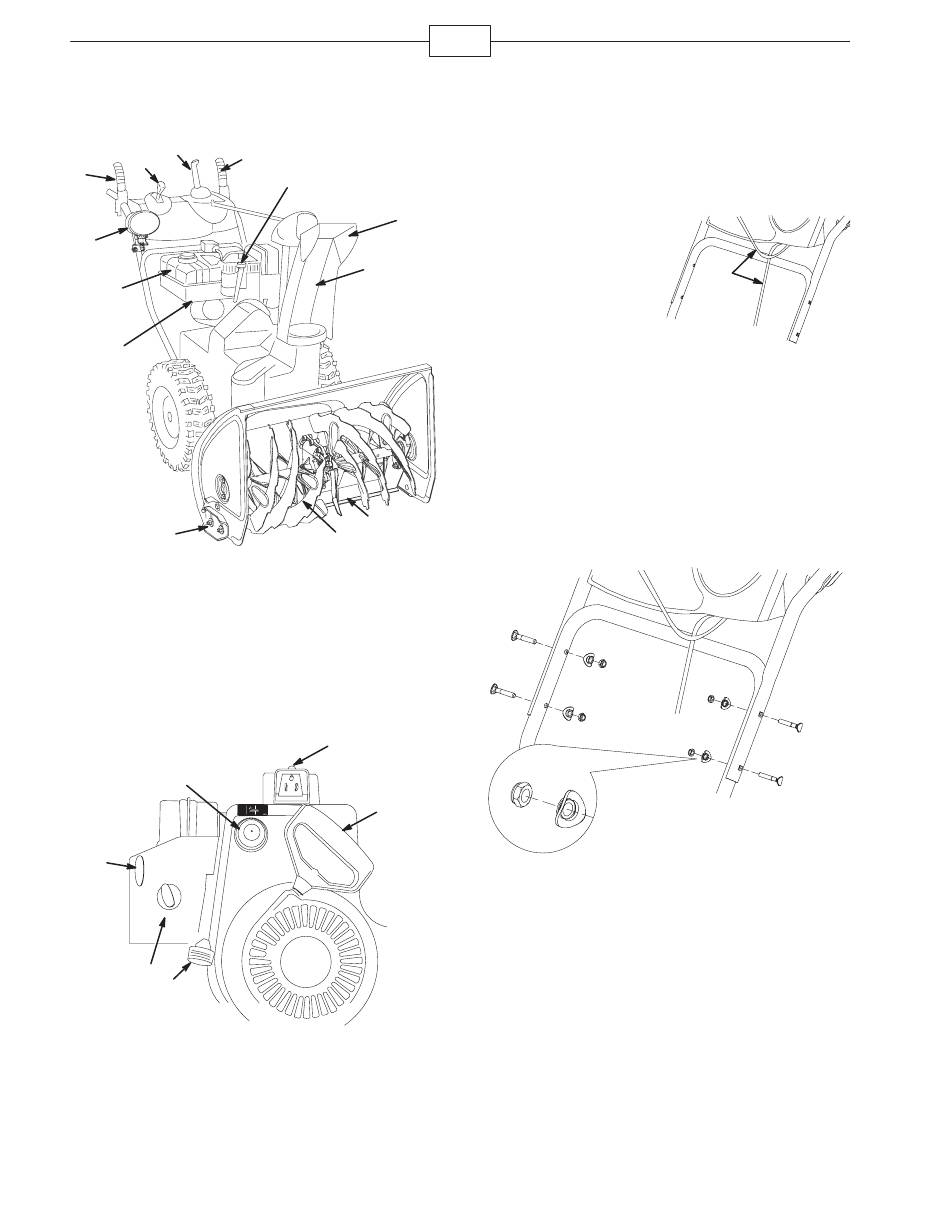

Produktübersicht
3
4
2
1
5
6
10
11
1. Hebel für
Schnecke/Gebläserad
2. Geschwindigkeits-Schalt-
hebel
3. Quick Stickt
Auswurfkanalhebel
4. Fahrantriebshebel
5. Scheinwerfer
6. Kraftstofftank
4
1
2
3
1. Zündschloss
2. Choke
3. Gasbedienung
7
8
9
13
12
m-7018
7. Motoröleinfüllstutzen/
Peilstab
8. Auswurfablenkblech
9. Auswurfkanal
10. Kraftstoffhahn
11. Kufe (2)
12. Schnecke
13. Schürfleiste
5
6
4. Kaltstarthilfe
5. Elektrostarter
6. Rücklaufstarter
3351-196
6
Einrichten
Einbauen des oberen Griffs
1. Heben Sie den oberen Griff an und drehen Sie
ihn, so dass er über dem unteren Griff positioniert ist.
Hinweis: Stellen Sie
sicher, dass die
beiden an den Quick
Stick (A)
angeschlossenen
Kabel innerhalb des
oberen Griffbeins
verlegt sind, und
dass die beiden
Hebelkabel und das
Kabel für den
Scheinwerfer nicht
zwischen den
Griffteilen
eingeklemmt sind.
2. Befestigen Sie den oberen Griff mit vier
Griffschrauben, 4 gekrümmten Scheiben und vier
Sicherungsmuttern aus der Tasche mit den lose
mitgelieferten Teilen.
A
m-7698
m-7698
