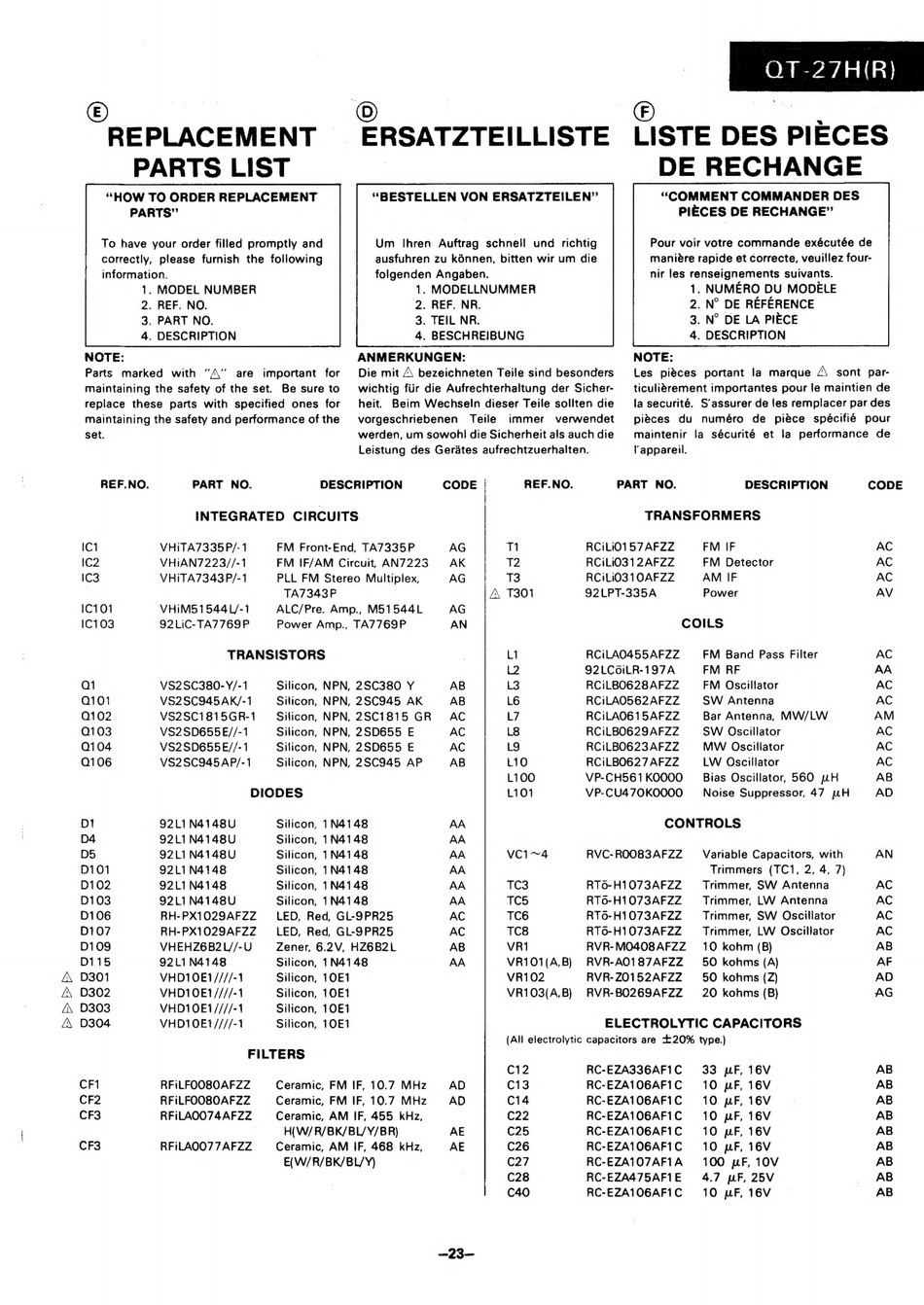

Sharp QT-27H Serviceanleitung Seite 17

QT-27HIR}
© 4
LISTE DES PIECES
DE RECHANGE
"COMMENT COMMANDER DES
PIECES DE RECHANGE"
©
REPLACEMENT
PARTS LIST
"HOW TO ORDER REPLACEMENT
PARTS"
©)
ERSATZTEILLISTE
"BESTELLEN VON ERSATZTEILEN"'
Pour voir votre commande exécutée de
maniére rapide et correcte, veuillez four-
nir les renseignements suivants.
1. NUMERO DU MODELE
2. N° DE REFERENCE
3. N° DE LA PIECE
4. DESCRIPTION
Um Ihren Auftrag schnell und richtig
ausfuhren zu kénnen, bitten wir um die
folgenden Angaben.
1. MODELLNUMMER
2. REF. NR.
3. TEIL NR.
4. BESCHREIBUNG
ANMERKUNGEN:
Die mit A\ bezeichneten Teile sind besonders
wichtig fiir die Aufrechterhaltung der Sicher-
heit. Beim Wechseln dieser Teile sollten die
To have your order filled promptly and
correctly, please furnish the following
information.
1. MODEL NUMBER
2. REF. NO.
3. PART NO.
4. DESCRIPTION
NOTE:
Les piéces portant la marque A sont par-
ticuli¢rement importantes pour le maintien de
la securité. S'assurer de les remplacer par des
NOTE:
Parts marked with "/\" are important for
maintaining the safety of the set. Be sure to
replace these parts with specified ones for
> bbe
maintaining the safety and performance of the vorgeschriebenen Teile immer verwendet piéces du numéro de piéce spécifié pour
set. werden, um sowohl die Sicherheit als auch die maintenir la sécurité et la performance de
Leistung des Gerates aufrechtzuerhalten. l'appareil.
REF.NO. PART NO. DESCRIPTION CODE | REF.NO. PART NO. DESCRIPTION CODE
INTEGRATED CIRCUITS TRANSFORMERS
IC1 VHITA7335P/- 1 FM Front-End, TA7335P AG T1 RCiLIO1 57AFZZ FM IF AC
IC2 VHIAN7223//-1 FM 1F/AM Circuit, AN7223 AK T2 RCiLiIO3 1 2ZAFZZ FM Detector AC
iC3 VHiITA7343P/-1 PLL FM Stereo Multiplex, AG T3 RCiLiI031O0AFZZ AM IF AC
TA7343P T301 92LPT-335A Power AV
IC101 VHiIM51544L/-1 ALC/Pre. Amp., M51544L AG
IC103 92LIC-TA7769P Power Amp., TA7769P AN COILS
TRANSISTORS L1 RCiLAO455AFZZ FM Band Pass Filter AC
L2 92LCOILR-197A FM RF AA
Q1 VS2SC380-Y/-1 Silicon, NPN, 2SC380 Y AB L3 RCiLBO628AFZZ FM Oscillator AC
Q101 VS2SC945AK/-1 Silicon, NPN, 2SC945 AK AB L6 RCiLAOS562AFZZ SW Antenna AC
Q102 VS2SC1815GR-1 — Silicon, NPN, 2SC1815 GR AC L7 RCiLAO615AFZZ Bar Antenna, MW/LW AM
Q103 VS2SD655E//-1 Silicon, NPN, 2SD655 E AC L8 RCiLBO629AFZZ SW Oscillator AC
Q104 VS2SD655E//-1 Silicon, NPN, 2SD655 E AC L9 RCiLBO623AFZZ MW Oscillator AC
Q106 VS2SC945 AP/-1 Silicon, NPN, 2SC945 AP AB L10 RCiLBO627AFZZ LW Oscillator AC
L100 VP-CH561KO000 Bias Oscillator, 560 «wH AB
DIODES L101 VP-CU470KO000 Noise Suppressor, 47 jiH AD
D1 92L1N4148U Silicon, 1N4148 AA CONTROLS
D4 92L1N4148U Silicon, 1N4148 AA
D5 92L1N4148U Silicon, 1N4148 AA vci~4 RVC-ROO83AFZZ Variable Capacitors, with AN
D101 92L1N4148 Silicon, 1N4148 AA Trimmers (TC1, 2, 4, 7}
D102 92L1N4148 Silicon, 1N4148 AA TC3 RTO-H1073AFZZ Trimmer, SW Antenna AC
D103 92L1N4148U Silicon, 1N4148 AA TC5 RTO-H1073AFZZ = Trimmer, LW Antenna AC
D106 RH-PX1029AFZZ LED, Red, GL-9PR25 AC TC6 RTO-H1073AFZZ = 'Trimmer, SW Oscillator AC
D107 RH-PX1029AFZZ LED, Red, GL-9PR25 AC TC8 RTO-H1073AFZZ = Trimmer, LW Oscillator AC
D109 VHEHZ6B2L//-U Zener, 6.2V, HZ6B2L AB VR1 RVR-MO408AFZZ 10 kohm (B) AB
D115 92L1N4148 Silicon, 1N4148 AA VR101(A,B) RVR-AO187AFZZ 50 kohms (A) AF
D301 VHD10E1////-1 Silicon, 10E1 VR102 RVR-ZO152AFZZ 50 kohms (2) AD
D302 VHD10E1////-1 Silicon, 10E1 VR103(A,B} RVR-BO269AFZZ 20 kohms (B) AG
D303 VHD10E1////-1 Silicon, 10E1
D304 VHD10E1////-1 Silicon, 10E1 ELECTROLYTIC CAPACITORS
(All electrolytic capacitors are —20% type.)
FILTERS
CZ RC-EZA336AF1C 33 pF, 16V AB
CF1 RFILFOO8OAFZZ Ceramic, FM IF, 10.7 MHz AD C13 RC-EZA1O6AF1C 10 pF, 16V AB
CF2 RFiLFOO80AFZZ Ceramic, FM IF, 10.7 MHz AD C14 RC-EZA1O6AFIC 10 uF, 16V AB
CF3 RFiLAOO74AFZZ Ceramic, AM IF, 455 kHz, C22 RC-EZA1OG6AFIC 10 pF, 16V AB
H(W/R/BK/BL/Y/BR) AE C25 RC-EZA1O6AF1C 10 pF, 16V AB
CF3 RFiLAQO7 7 AFZZ Ceramic, AM IF, 468 kHz, AE C26 RC-EZA106AF1C 10 uF, 16V AB
E(W/R/BK/BL/Y) C27 RC-EZA1O7AF1A 100 pF, 10V AB
C28 RC-EZA475AF1E 4.7 uF, 25V AB
C40 RC-EZA1O6AFiC 10 pF, 16V AB
—23—-
