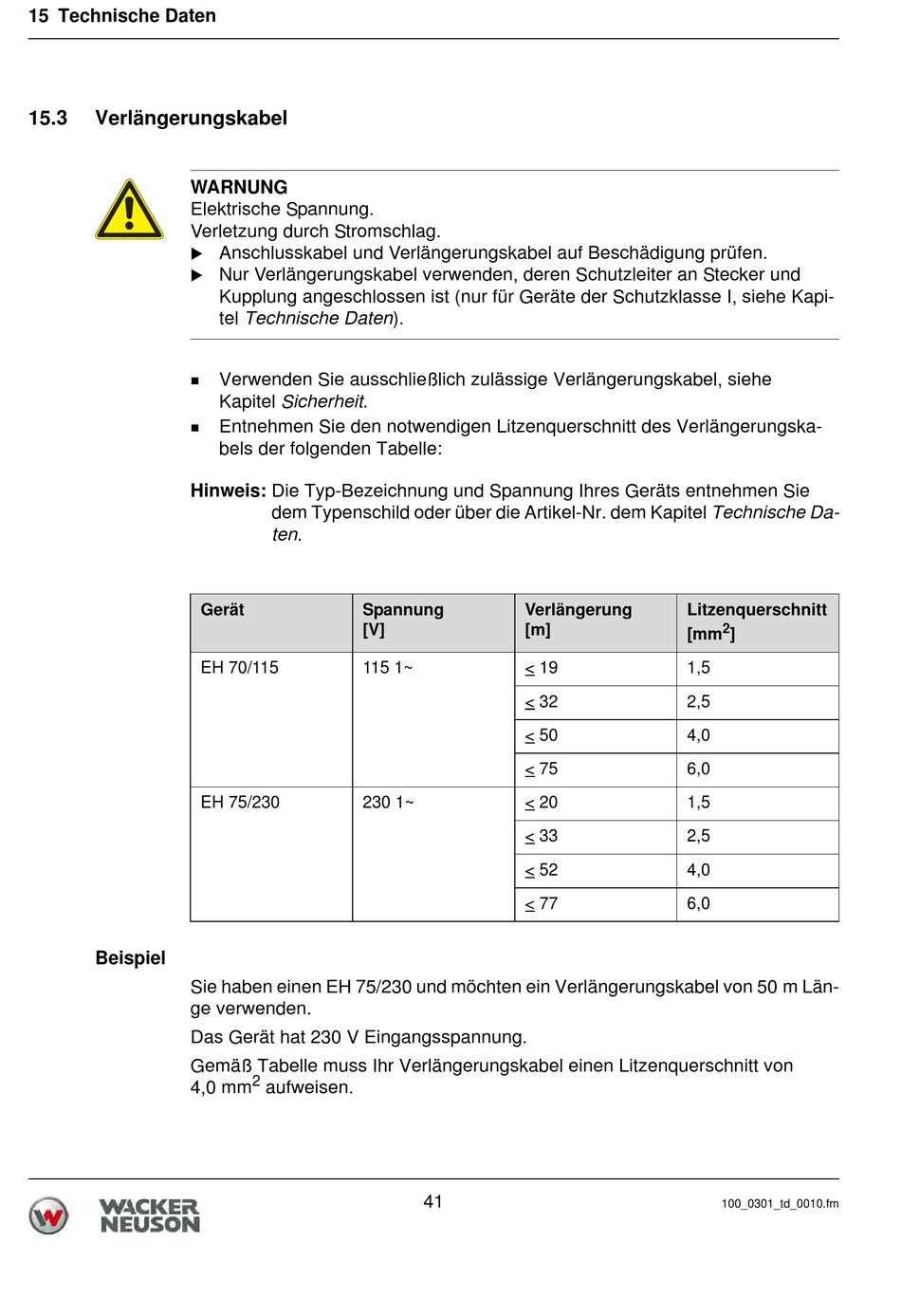

15 Technische Daten
15.3
Verlängerungskabel
WARNUNG
Elektrische Spannung.
Verletzung durch Stromschlag.
Hinweis: Die Typ-Bezeichnung und Spannung Ihres Geräts entnehmen Sie
Beispiel
Sie haben einen EH 75/230 und möchten ein Verlängerungskabel von 50 m Län-
ge verwenden.
Das Gerät hat 230 V Eingangsspannung.
Gemäß Tabelle muss Ihr Verlängerungskabel einen Litzenquerschnitt von
4,0 mm
Anschlusskabel und Verlängerungskabel auf Beschädigung prüfen.
Nur Verlängerungskabel verwenden, deren Schutzleiter an Stecker und
Kupplung angeschlossen ist (nur für Geräte der Schutzklasse I, siehe Kapi-
tel Technische Daten).
Verwenden Sie ausschließlich zulässige Verlängerungskabel, siehe
Kapitel Sicherheit.
Entnehmen Sie den notwendigen Litzenquerschnitt des Verlängerungska-
bels der folgenden Tabelle:
dem Typenschild oder über die Artikel-Nr. dem Kapitel Technische Da-
ten.
Gerät
Spannung
[V]
EH 70/115
115 1~
EH 75/230
230 1~
2
aufweisen.
Verlängerung
[m]
< 19
< 32
< 50
< 75
< 20
< 33
< 52
< 77
41
Litzenquerschnitt
2
[mm
]
1,5
2,5
4,0
6,0
1,5
2,5
4,0
6,0
100_0301_td_0010.fm
