Verwandte Anleitungen für Asus BE24ECSNK Serie
Inhaltszusammenfassung für Asus BE24ECSNK Serie

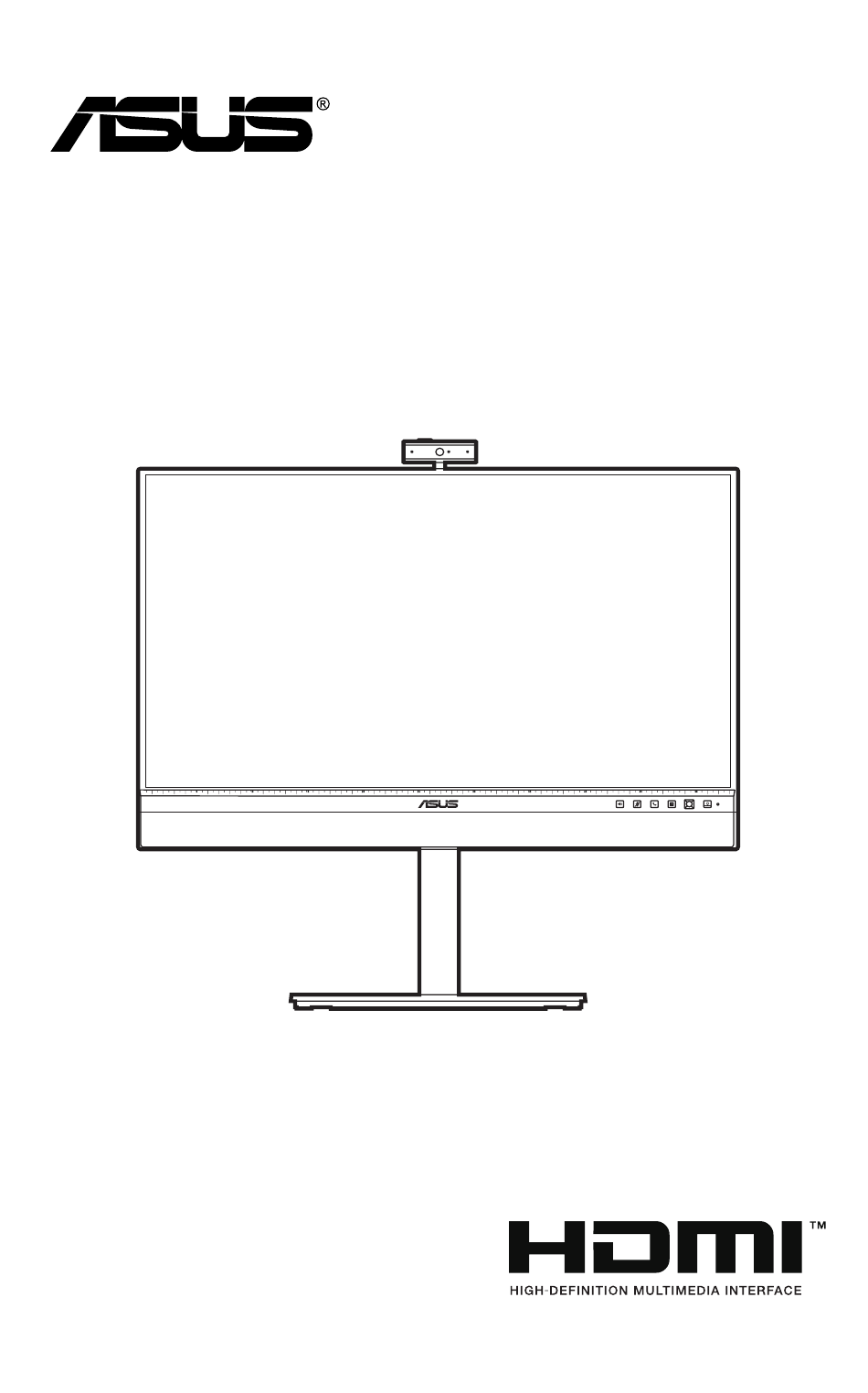

- Seite 1 BE24ECSNK Serie LCD-Monitor Benutzerhandbuch...
- Seite 2 Sprache übersetzt werden, außer in Form einer im Besitz des Käufers verbleibenden Sicherheitskopie. Produktgarantie oder Service wird nicht verlängert, falls: (1) das Produkt repariert, modifiziert oder verändert wurde, sofern die Reparatur, Modifikation oder Änderung nicht schriftlich von ASUS autorisiert wurde; oder (2) die Seriennummer des Produktes unkenntlich gemacht wurde oder fehlt.
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis ..................iii Hinweise ...................... iv TCO-zertifiziert .................... vi Hinweise zu Ihrer Sicherheit ..............vii Pflegen & Reinigen ................... viii Rücknahmeservices ................... ix Produktinformationen für EU-Energieetikett ........... ix Kapitel 1: Übersicht über das Produkt Willkommen! ................1-1 Packungsinhalt ................1-1 Einführung zum Monitor ..............
- Seite 4 Energy, das uns allen hilft, durch energieeffiziente Produkte und Verfahren Geld zu sparen und die Umwelt zu schützen. Alle ASUS-Produkte mit ENERGY-STAR-Logo stimmen mit dem ENERGY- STAR-Standard überein und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Monitor und Computer sind automatisch darauf eingestellt, nach 10 bzw.
- Seite 5 HINWEIS: Energy Star wird unter FreeDOS und Linux-basierten Betriebssystemen nicht unterstützt. Hinweise des Canadian Department of Communications Dieses Digitalgerät überschreitet nicht die Grenzwerte der Klasse B für Funkstörungsemissionen für Digitalgeräte, die in den Radio Interference Regulations des Canadian Department of Communications festgelegt wurden.
- Seite 6 TCO-zertifiziert A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories.
- Seite 7 Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen.
- Seite 8 Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. Bitte schauen Sie nach örtlichen Vorschriften zur Entsorgung elektronischer Geräte. Pflegen & Reinigen •...
- Seite 9 Weitere Informationen Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware und Software-Produkten von ASUS. Besuchen Sie die Webseite http://www.asus.com Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde.
- Seite 11 ® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen!
- Seite 12 Einführung zum Monitor 1.3.1 Frontansicht Stromschalter/Betriebsanzeige • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Weiß Gelb Standby-Modus 5-Wege-Taste: • Zur Anzeige des OSD-Menüs, wenn es ausgeblendet ist. •...
- Seite 13 Schalten Sie die Tastensperre ein/aus, indem Sie die zugehörige Taste 5 Sekunden lang gedrückt halten. Verfügbarkeit der Tastenfunktionen für Videokonferenz-Software: Software Monitorschnelltaste ZOOM Microsoft Teams Skype for Business Google Meet Mikrofon Blende in Webcam-Abdeckung Webcam ASUS LCD-Monitor der Serie BE24ECSNK...
- Seite 14 1.3.2 Ansicht von hinten Ein-/Ausschalter. Zum Ein-/Ausschalten der Stromversorgung. Netzstromeingang. Hier schließen Sie das Netzkabel an. HDMI-Port. Dieser Port dient dem Anschließen eines HDMI-kompatiblen Gerätes. DisplayPort-Eingang. Dieser Port dient dem Anschließen eines DisplayPort- kompatiblen Gerätes. USB-3.2-Gen1-Typ-C. Dieser Port dient der Verbindung mit einem USB- Upstream-Kabel.
- Seite 15 Zudem muss die Grafikkarte Ihres Computers mindestens gemäß DP 1.2 mit MST-Option zertifiziert sein. Wenn Sie DisplayPort-Stream auf DisplayPort 1.1 setzen, zeigen alle verbundenen Monitore denselben Inhalt zur selben Zeit (Klon). 1920x1080@60Hz oder 1920x1080@75Hz 1920x1080@60Hz ASUS LCD-Monitor der Serie BE24ECSNK...
- Seite 16 Kapitel 1: Übersicht über das Produkt...
- Seite 17 Sichern Sie den Monitorfuß mit Hilfe der mitgelieferten Schraube am Halter. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. 180° Basis-Schraubengröße: M6 x 16,5 mm. ASUS LCD-Monitor der Serie BE24ECSNK...
- Seite 18 Abnehmen des Halters/Fußes (für VESA-Wandmontage) Der Halter/Fuß des Monitors kann zur VESA-Wandmontage abgenommen werden. So entfernen Sie den Halter/Fuß: Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf einen Tisch. Drücken Sie auf die Freigabetaste und entfernen Sie anschließend den Halter/Fuß...
- Seite 19 Anbringen/Entfernen des MiniPC Set Anbringen des MiniPC Set Entfernen des MiniPC Set ASUS LCD-Monitor der Serie BE24ECSNK...
- Seite 20 Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. •...
- Seite 21 -10° ~ +10° +180° -135° • Verschieben Sie die Blende an der Webcam-Abdeckung an der Oberseite, um das Objektiv zu öffnen oder zu schließen. Entfernen Sie vor der Verwendung die Schutzfolie an der Vorderseite der Webcam. ASUS LCD-Monitor der Serie BE24ECSNK...
- Seite 22 Anschließen der Kabel Schließen Sie nach den nachstehenden Anweisungen die Kabel an: • So schließen Sie das Netzkabel an: Verbinden Sie ein Ende des Netzkabels mit dem Netzanschluss des Monitors, das andere Ende verbinden Sie mit einer Steckdose. • So schließen Sie das DisplayPort/HDMI/USB Typ-C*-Kabel an: Verbinden Sie ein Ende des DisplayPort/HDMI/USB Typ-C*-Kabels mit dem DisplayPort/HDMI/USB Typ-C-Anschluss des Monitors.
- Seite 23 Wenn Sie diesen Monitor über ein Notebook mit integrierter Webcam verbinden, finden Sie im Gerätemanager die integrierte Webcam des Notebooks und die Monitor-Webcam. Normalerweise sind sie aktiviert und die Standardeinstellung ist die Verwendung der im Notebook integrierten Webcam. ASUS LCD-Monitor der Serie BE24ECSNK...
- Seite 24 Wenn Sie die Monitor-Webcam als Standardeinstellung einrichten möchten, müssen Sie die im Notebook integrierte Webcam deaktivieren. Zur Identifizierung der im Notebook integrierten Webcam und zu deren Deaktivierung befolgen Sie bitte die nachstehenden Anweisungen: Klicken Sie mit der rechten Maustaste auf USB2.0 HD UVC WebCam, öffnen Sie dann durch Klicken auf Eigenschaften USB2.0 HD UVC WebCam.
- Seite 25 Bei der BE/C6-Webcam-Serie werden die Monitor-Webcam-Hardware-IDs wie folgt gezeigt: Klicken Sie mit der rechten Maustaste auf die Notebook-Webcam, die andere Hardware-IDs der Monitor-Webcam der BE/C6-Webcam-Serie hat, klicken Sie dann auf Deaktivieren. ASUS LCD-Monitor der Serie BE24ECSNK...
- Seite 26 Die folgende Meldung wird angezeigt: Klicken Sie auf Ja. Die Notebook-Webcam ist nun deaktiviert und die Monitor- Webcam wird als Standardeinstellung genutzt. Starten Sie das Notebook neu. Monitorlautsprecher als Standardeinstellung einrichten Wenn Ihr Computer mit mehreren Lautsprechern verbunden ist, befolgen Sie zur Einrichtung des Monitorlautsprechers als Standardeinstellung bitte die nachstehenden Anweisungen: Klicken Sie mit der rechten Maustaste im Infobereich der Windows-...
- Seite 27 Systemsteuerung. Falls das USB-Kabel und das HDMI- oder DP-Kabel vom Monitor am Computer angeschlossen sind, klicken Sie auf ASUS BE/C6-Webcam-Serie als Standard einstellen, der Monitorlautsprecher wird als Standardeinstellung genutzt. BE***/C**** in Screenshots steht für den Modellnamen dieses Monitors und kann vom tatsächlichen Design abweichen.
- Seite 28 Verlassen Sie durch Klicken auf OK die Sound-Einstellung. Sound-Einstellung ist standardmäßig auf BE/C6-Webcam-Serie eingestellt. Falls nur HDMI- oder DP-Kabel vom Monitor an den Computer angeschlossen ist, markieren Sie ASUS BE/C6-Webcam-Serie als Standard einstellen und der Monitorlautsprecher wird als Standardeinstellung genutzt. 2-12 Kapitel 2: Einrichtung...
- Seite 29 Sound-Einstellung ist standardmäßig auf ASUS BE/C6 eingestellt. ASUS LCD-Monitor der Serie BE24ECSNK 2-13...
- Seite 30 2-14 Kapitel 2: Einrichtung...
- Seite 31 Funktionen die Schritte 1 bis 3. Wenn der USB-Type-C-Anschluss verbunden und Power Delivery aktiviert ist, erscheint der Status von Power Delivery oben rechts im OSD-Menü. Bitte beachten Sie, dass die Toleranz innerhalb von +/- 20 % liegt. ASUS LCD-Monitor der Serie BE24ECSNK...
- Seite 32 Splendid Diese Funktion bietet 8 Modi zur Auswahl. Jeder Modus hat eine Rückstellungsoption, damit Sie Ihre Einstellung behalten bzw. zum voreingestellten Modus zurückkehren können. ASUS BE24ECSNK Splendid Standardmodus DisplayPort 1920 x 1080 @ 60Hz Landsc haf ts mo d us...
- Seite 33 Kürzere und häufigere Pausen sind effektiver als eine einzelne lange Pause. • Um die Belastung und Trockenheit in ihren Augen zu minimieren, sollten Benutzer ihre Augen regelmäßig ausruhen, indem sie auf weit entfernte Gegenstände blicken. ASUS LCD-Monitor der Serie BE24ECSNK...
- Seite 34 Reduzierung von schädlichem blauen Licht, um CVS (Computer Vision Syndrom) zu vermeiden. Farbe Legen Sie über dieses Menü eine gewünschte Farbeinstellung fest. ASUS BE24ECSNK Farbe Standardmodus DisplayPort 1920 x 1080 @ 60Hz H ell ig keit K ont r ast S ät t igun g...
- Seite 35 • VividPixel: Verbessert die Kontur des angezeigten Bildes und erzeugt hochwertige Bilder am Bildschirm. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. Klang Über dieses Menü können Sie Lautstärke, Stummschaltung und Quelle anpassen. ASUS BE24ECSNK...
- Seite 36 • Quelle: Legt die Quelle der Audioausgabe des Monitors fest. KI Mikrofon Sie können Mikrofon-bezogene Einstellungen anpassen. ASUS BE24ECSNK KI Mikrofon Standardmodus DisplayPort 1920 x 1080 @ 60Hz Ger äusc hunt er d rü ck un g Bea mf orm ing •...
- Seite 37 Typ-C Ports, externe Geräte aufzuladen, wenn der Monitor in den Energiesparmodus wechselt. „Tiefe Stufe“ erlaubt es nicht, dass alle Anschlüsse externe Geräte aufladen können, und verhindert, dass das USB- Signal automatisch erkannt wird, wenn der Monitor in den Energiesparmodus wechselt. ASUS LCD-Monitor der Serie BE24ECSNK...
- Seite 38 Automatische Quellenerkennung. • Fabrikseinst: Die Option “JA” stellt die Standardeinstellungen wieder her. Verknüpfung Definiert die Funktion der Verknüpfung. ASUS BE24ECSNK Verknüpfung Standardmodus DisplayPort 1920 x 1080 @ 60Hz Ver knüp fun g • Verknüpfung 1/Verknüpfung 2: Wählt eine Funktion der Verknüpfung.
- Seite 39 Abmessungen (B x H x T) mit 539,7 x 538,89 x 211,4 mm (höchste), Ständer 539,7 x 401,02 x 211,4 mm (niedrigste), 722 x 481 x 182 mm (Verpackung) Gewicht (ungefähr) 6,5 kg (Netto); 4,3 kg (Ohne Ständer); 8,9 kg (Brutto) ASUS LCD-Monitor der Serie BE24ECSNK...
- Seite 40 Mehrsprachige Menünzeige 22 Sprachen (Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch, Ukrainisch) Kurzanleitung, Garantiekarte, Netzkabel, HDMI- Zubehör Kabel (optional), DisplayPort-Kabel (optional), USB C auf A Kabel (optional), USB C auf USB C Kabel (optional), MiniPC-Set (optional) UL, FCC, ICES-003, EPEAT Silver, CB, CE, ErP, Konformität und Normen...
- Seite 41 Äußere Abmessungen ASUS LCD-Monitor der Serie BE24ECSNK 3-11...
- Seite 42 3.4 Fehlerbehebung (Häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Prüfen Sie, ob das Gerät eingeschaltet ist. Die Betriebs-LED leuchtet orange, und •...
- Seite 43 59,79(P) 85,5 1440x900 55,94(N) 59,89(P) 106,5 1600x1200 75,00(P) 60,00(P) 1680x1050 65,29(P) 60,00(P) 146,25 1920x1080 67,5(P) 60,00(P) 148,5 1920x1080 84,64(N) 74,90(P) 220,75 „P“ / „N“ steht für „Positiv“ / „Negativ“ Polarität des eingehenden H-Sync/V-Sync (Eingangstiming). ASUS LCD-Monitor der Serie BE24ECSNK 3-13...
- Seite 44 Wenn der Monitor im Videomodus betrieben wird (d.h. keine Daten anzeigt), werden die folgenden hochauflösenden Modi zusätzlich zum normalauflösenden Video unterstützt. Timing Name Pixelformat Horizontale Vertikale Pixelfrequenz Frequenz (kHz) Frequenz (Hz) (MHz) 480p 720 x 480 31,469 720p60 1280 x 720 74,25 576p 720 x 576...
