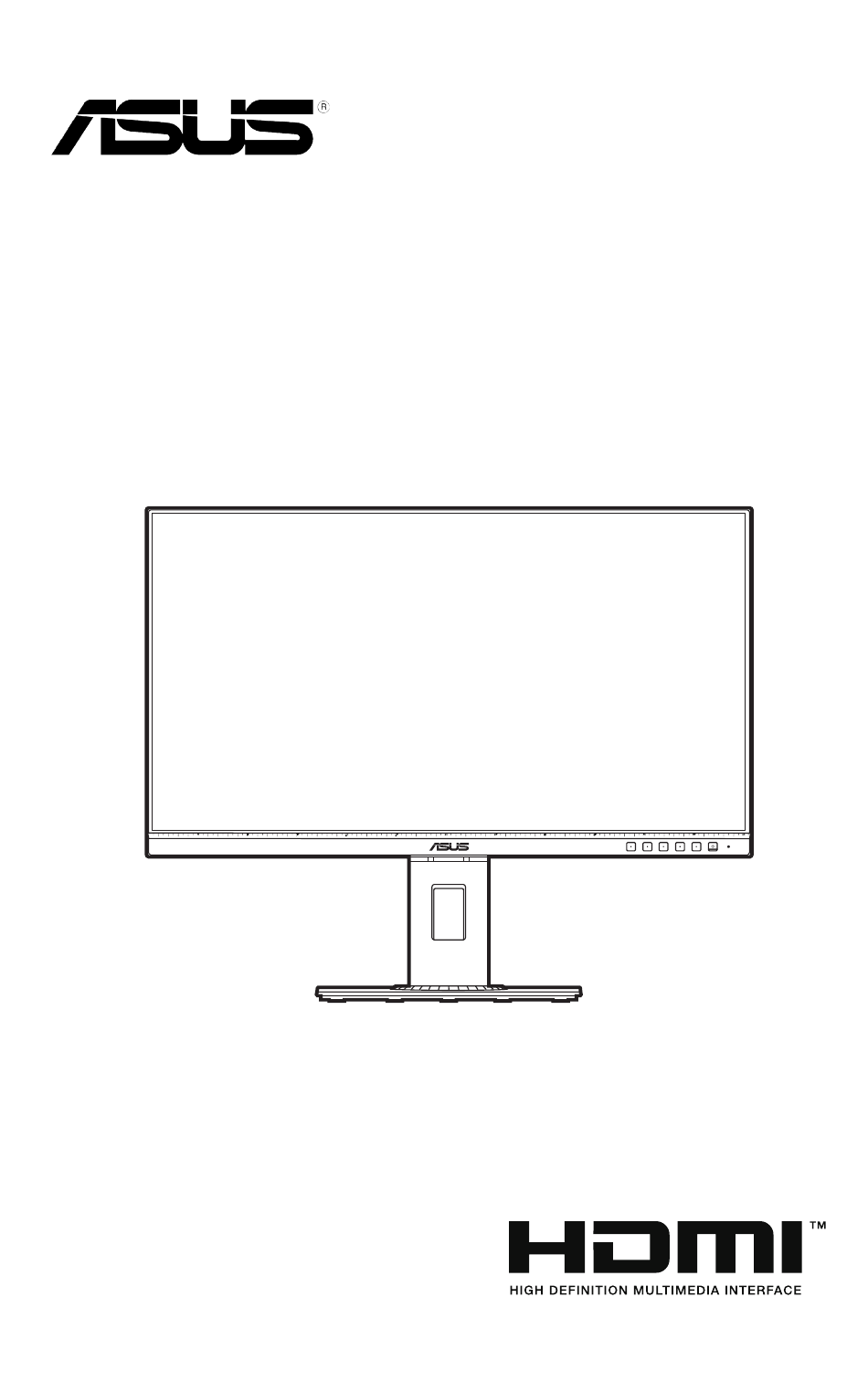

- Seite 1 BE279 Serie LCD-Monitor Benutzerhandbuch...
- Seite 2 Sprache übersetzt werden, außer in Form einer im Besitz des Käufers verbleibenden Sicherheitskopie. Produktgarantie oder Service wird nicht verlängert, falls: (1) das Produkt repariert, modifiziert oder verändert wurde, sofern die Reparatur, Modifikation oder Änderung nicht schriftlich von ASUS autorisiert wurde; oder (2) die Seriennummer des Produktes unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis..................iii Hinweise....................... iv Hinweise.zu.Ihrer.Sicherheit............... vi Pflegen.&.Reinigen..................vii Rücknahmeservices.................. viii Kapitel.1:..Übersicht.über.das.Produkt 1.1. Willkommen!.................. 1-1 1.2. Packungsinhalt................1-1 1.3. Einführung.zum.Monitor............... 1-2 1.3.1 Frontansicht ..............1-2 1.3.2 Ansicht von hinten ............1-4 1.3.3 QuickFit Funktion ............ -
Seite 4: Hinweise
Hinweise Erklärung.der.Federal.Communications.Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... - Seite 5 A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories.
-
Seite 6: Hinweise.zu.ihrer.sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 7: Pflegen.&.Reinigen
Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. Bitte schauen Sie nach örtlichen Vorschriften zur Entsorgung elektronischer Geräte. Pflegen & Reinigen •... -
Seite 8: Rücknahmeservices
Weitere.Informationen Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware und Software-Produkten von ASUS. Besuchen Sie die Webseite http://www.asus.com Optionale.Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. -
Seite 11: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 12: Einführung.zum.monitor
Einführung zum Monitor 1.3.1. Frontansicht Stromschalter/Betriebsanzeige • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Weiß Gelb Standby-Modus Menü-Taste: • Drücken Sie auf diese Taste, um das OSD-Menü anzuzeigen, wenn das OSD deaktiviert ist. - Seite 13 Verknüpfung > Verknüpfung 1. Verknüpfung • Drücken Sie auf diese Taste, um das OSD-Menü anzuzeigen, wenn das OSD deaktiviert ist. • Standard: Blaulichtfilter-Schnelltaste • Wählen Sie zum Ändern der Schnelltastenfunktion das Menü Verknüpfung > Verknüpfung 2. ASUS LCD-Monitor der Serie BE...
-
Seite 14: Ansicht Von Hinten
1.3.2. Ansicht.von.hinten Schlitz.für.Kensington-Schloss. Ein-/Ausschalter. Zum Ein-/Ausschalten der Stromversorgung. Netzstromeingang. Hier schließen Sie das Netzkabel an. Kopfhöreranschluss. Dieser Anschluss steht nur zur Verfügung, wenn ein HDMI-/DisplayPort-Kabel angeschlossen ist. Audioeingang. An diesen Anschluss wird die PC-Audioquelle mit dem im Lieferumfang enthaltenen Audiokabel angeschlossen. HDMI-Port. -
Seite 15: Quickfit Funktion
Vergleich verschiedener Inhalte, wie z.B. Tabellenansicht und Fotobearbeitung. Ausrichtungsmuster 1 Ausrichtungsmuster 2 Alignment Grid 2 Alignment Grid 1 Papiergröße QuickFit bietet verschiedene gängige Standardpapiergrößen, mit denen Nutzer ihre Dokumente in realer Größe am Bildschirm anzeigen können. Letter Letter ASUS LCD-Monitor der Serie BE... -
Seite 16: Andere Funktion(En)
Fotogröße Die unterschiedlichen, mit der QuickFit-Funktion angezeigten, realen Fotogrößen bieten Fotografen und anderen Benutzern eine genaue Anzeige und Bearbeitung ihrer Fotos in realer Größe auf dem Bildschirm. Foto 4 x 6, 3 x 5, 2 x 2 Foto 8 x 10, 5 x 7 8x10 1.3.4. - Seite 17 ASUS LCD-Monitor der Serie BE...
- Seite 18 Kapitel 1: Übersicht über das Produkt...
-
Seite 19: Anbringen.des.monitorarms/-.Fußes
Drücken Sie auf die Freigabetaste und entfernen Sie anschließend den Halter/Fuß vom Monitor (Abbildung 2). (Abbildung 1) (Abbildung 2) Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. ASUS LCD-Monitor der Serie BE... -
Seite 20: Anbringen/Entfernen.des.minipc.set
• Das VESA-Wandmontageset (100 x 100 mm) ist separat erhältlich. • Verwenden Sie nur eine UL-gelistete Wandmontagehalterung mit einer Mindestlast von 22,7 kg (Schraubengröße: M4 x 10 mm) Anbringen/Entfernen des MiniPC Set Anbringen des MiniPC Set Entfernen des MiniPC Set Kapitel 2: Einrichtung... -
Seite 21: Anpassen.des.bildschirms
Heben Sie den Monitor auf die höchste Position an. Kippen Sie den Monitor zum maximalen Winkel. Schwenken Sie den Monitor im Uhrzeigersinn/Gegenuhrzeigersinn zum gewünschten Winkel. Beim Einstellen des Betrachtungswinkels ist es normal, dass Monitor und Bild etwas wackeln können. ASUS LCD-Monitor der Serie BE... -
Seite 22: Anschließen.der.kabel
Anschließen der Kabel Schließen Sie nach den nachstehenden Anweisungen die Kabel an: •. So.schließen.Sie.das.Netzkabel.an: Verbinden Sie ein Ende des Netzkabels mit dem Netzanschluss des Monitors, das andere Ende verbinden Sie mit einer Steckdose. •. So.schließen.Sie.das.VGA/DisplayPort/HDMI/USB.Typ-C-Kabel.an: Verbinden Sie ein Ende des VGA/DisplayPort/HDMI/USB Typ-C-Kabels mit dem VGA/DisplayPort/HDMI/USB Typ-C-Anschluss des Monitors. -
Seite 23: Einschalten.des.monitors
Nach dem Anschluss dieser Kabel können Sie die gewünschte Signalquelle über die Funktion Eingangswahl im OSD-Menü auswählen. Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht weiß, wenn der Monitor eingeschaltet ist. ASUS LCD-Monitor der Serie BE... - Seite 24 Kapitel 2: Einrichtung...
-
Seite 25: Bildschirmmenü.(Osd-Menü)
, um die Einstellungen der ausgewählten Funktion zu ändern. Um das OSD-Menü zu verlassen und zu speichern, drücken Sie wiederholt auf oder , bis das OSD-Menü ausgeblendet wird. Wiederholen Sie die Schritte 1-4, um andere Funktionen anzupassen. ASUS LCD-Monitor der Serie BE... -
Seite 26: Einführung In Die Osd-Funktionen
Splendid Diese Funktion bietet 7~8 Modi zur Auswahl. Jeder Modus hat eine Rückstellungsoption, damit Sie Ihre Einstellung behalten bzw. zum voreingestellten Modus zurückkehren können. ASUS BE279 Splendid Standardmodus DiplayPort 1920 x 1080 @ 60Hz La nd s ch af t sm od us... - Seite 27 Augen (3) Bewegen Sie Ihre Augen diagonal. • Hochenergetisches blaues Licht kann zu einer Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter für 70% (max.) Reduzierung von schädlichem blauen Licht, um CVS (Computer Vision Syndrom) zu vermeiden. ASUS LCD-Monitor der Serie BE...
- Seite 28 Farbe. Legen Sie über dieses Menü eine gewünschte Farbeinstellung fest. ASUS BE279 Farbe Standardmodus DiplayPort 1920 x 1080 @ 60Hz H el l ig ke i t Ko nt ras t Sä tt i gu ng Farb te mp .
- Seite 29 •. VividPixel: Verbessert die Kontur des angezeigten Bildes und erzeugt hochwertige Bilder am Bildschirm. •. ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. •. Position.(Nur.für.VGA-Eingang.verfügbar): Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes einstellen.
-
Seite 30: Systemeinstellungen
Eingangswahl. Mit dieser Funktion können Sie Ihre bevorzugte Eingangsquelle auswählen. ASUS BE279 Eingangswahl Standardmodus DiplayPort 1920 x 1080 @ 60Hz V GA H D MI D i sp lay Por t U SB Ty pe C System-Einstellungen Ermöglicht Ihnen die Anpassung des Systems. -
Seite 31: Verknüpfung
Verknüpfung Definiert die Funktionen für die Tasten Verknüpfung 1 und 2. ASUS BE279 Verknüpfung Standardmodus DiplayPort 1920 x 1080 @ 60Hz Ver k nü pf u ng 1 Ver k nü pf u ng 2 ASUS LCD-Monitor der Serie BE... - Seite 32 •. Verknüpfung.1/Verknüpfung.2: Wählt eine Funktion für die Tasten Verknüpfung 1 und 2. Wenn eine bestimmte Funktion ausgewählt oder aktiviert wird, wird Ihre Schnelltaste möglicherweise nicht unterstützt. Verfügbare Funktionsauswahlen für die Verknüpfung: Blaulichtfilter, Splendid, Helligkeit, Auto-Einstellung, Kontrast, Farbtemp., Lautstärke. Kapitel 3: Bildschirmmenü (OSD-Menü)
-
Seite 33: Technische.daten
Abmessungen.(B.x.H.x.T).mit. 611 x 530 x 226 mm (höchste), Ständer 611 x 380 x 226 mm (niedrigste), 735 x 216 x 464 mm (Verpackung) Gewicht.(ungefähr) 8,4 kg (Netto); 5,7 kg (Ohne Ständer); 11,1 kg (Brutto) ASUS LCD-Monitor der Serie BE... - Seite 34 Mehrsprachige.Menünzeige 21 Sprachen (Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch) Zubehör. Schnellstartanleitung, Garantiekarte, Netzkabel, HDMI-Kabel (optional), DisplayPort-Kabel(optional), VGA-Kabel (optional), USB C auf A Kabel (optional), USB C auf C Kabel (optional), Audiokabel (optional), MiniPC Set (optional) Konformität.und.Normen...
-
Seite 35: Äußere.abmessungen
153.66 [6.05] 218.80 [8.61] 227.41 [8.95] 168.16 [6.62] 25.71 [1.01] 6.39 [0.25] 226.35 [8.91] 336.31 (13.24)-Active-Area 370.45 [14.58] 529.76 [20.86] 205.21 〔8.08〕 150.0 ﹝5.90﹞ 355.21 [13.98] 400.29 [15.76] 159.31 [6.27] 100.0 [3.94] 121.0 [4.76] ASUS LCD-Monitor der Serie BE 3-11... -
Seite 36: Fehlerbehebung.(Häufig.gestellte.fragen)
Fehlerbehebung (Häufig gestellte Fragen) Problem Mögliche.Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Prüfen Sie, ob das Gerät eingeschaltet ist. Die Betriebs-LED leuchtet orange, und •... -
Seite 37: Unterstützte.anzeigemodi
(MHz) 480p 720 x 480 31,469 720p60 1280 x 720 74,25 576p 720 x 576 31,25 720p50 1280 x 720 37,5 74,25 1080p60 1920 x 1080 67,5 148,5 1080p50 1920 x 1080 56,25 148,5 ASUS LCD-Monitor der Serie BE 3-13... - Seite 38 3-14 Kapitel 3: Bildschirmmenü (OSD-Menü)
