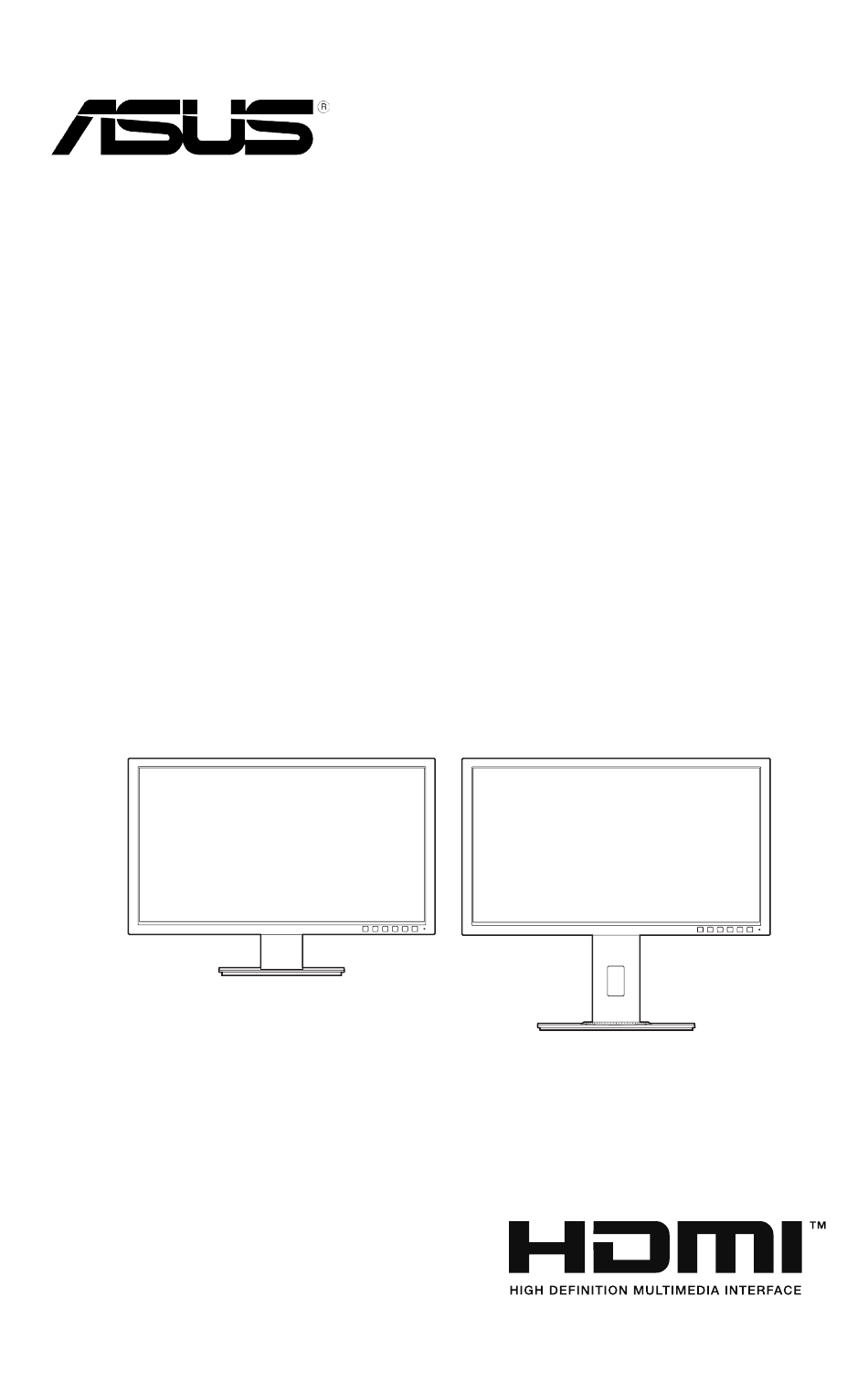

- Seite 1 LCD-Monitor der Serie BE209/ BE229/BE239/BE249/ BE24A/BE24W/BE27A Bedienungsanleitung...
- Seite 2 Sprache übersetzt werden, außer in Form einer im Besitz des Käufers verbleibenden Sicherheitskopie. Produktgarantie oder Service wird nicht verlängert, falls: (1) das Produkt repariert, modifiziert oder verändert wurde, sofern die Reparatur, Modifikation oder Änderung nicht schriftlich von ASUS autorisiert wurde; oder (2) die Seriennummer des Produktes unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..................iii Hinweise ...................... iv Hinweise zu Ihrer Sicherheit ..............vii Pflegen & Reinigen ................... viii Rücknahmeservices ................... ix Kapitel 1: Übersicht über das Produkt Willkommen! ................. 1-1 Packungsinhalt ................1-1 Einführung zum Monitor .............. 1-2 1.3.1 Frontansicht ..............1-2 1.3.2 Ansicht von hinten ............ -
Seite 4: Hinweise
Energy, das uns allen hilft, durch energieeffiziente Produkte und Verfahren Geld zu sparen und die Umwelt zu schützen. Alle ASUS-Produkte mit ENERGY-STAR-Logo stimmen mit dem ENERGY- STAR-Standard überein und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Monitor und Computer sind automatisch darauf eingestellt, nach 10 bzw. - Seite 5 HINWEIS: Energy Star wird unter FreeDOS und Linux-basierten Betriebssystemen nicht unterstützt. Hinweise des Canadian Department of Communications Dieses Digitalgerät überschreitet nicht die Grenzwerte der Klasse B für Funkstörungsemissionen für Digitalgeräte, die in den Radio Interference Regulations des Canadian Department of Communications festgelegt wurden. Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003.
- Seite 6 A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories.
-
Seite 7: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 8: Pflegen & Reinigen
Pflegen & Reinigen • Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. Versuchen Sie nicht durch Halten an dem Monitorfuß... -
Seite 9: Weitere Informationen
Weitere Informationen Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com. Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. -
Seite 11: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 12: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht BE229/BE239/BE249 simple base BE209/BE229/BE239/BE249/BE24A/ BE24W/BE27A height adjustment base Menu Menu Close Close Quick Fit Quick Fit Brightness Brightness Blue Light Filter Blue Light Filter Stromschalter/Betriebsanzeige Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. •... - Seite 13 Bewegung vor dem Monitor registriert wird. Wenn der Benutzer zurückkehrt, wird der Monitor bei Erkennung der Anwesenheit des Benutzers wieder aktiviert. Die Standardeinstellung von Human Sensor ist "Aus". Der Benutzer kann diese Funktion über die OSD-Einstellungen aktivieren. ASUS LCD-Monitor der Serie BE...
-
Seite 14: Ansicht Von Hinten
1.3.2 Ansicht von hinten BE229Q/BE239Q/BE249Q BE229QB/BE239QB/ BE249QB 7 8 9 BE229QBH BE229QH BE209QL/BE229QL/ BE239QL/BE249QL BE209TL BE209QLB/BE229QLB/ BE239QLB/BE239QLBR/ BE249QLB/BE24AQLB 7 8 9 BE209TLB Kapitel 1: Übersicht über das Produkt... - Seite 15 10. USB-Downstream-Ports. Diese Ports dienen dem Anschließen von USB- Geräten, wie z. B. USB-Tastatur/-Maus, USB-Flash-Laufwerk, etc. 11. HDMI-Port. Dieser Port dient dem Anschließen eines HDMI-kompatiblen Gerätes. 12. Mini DisplayPort Eingang. Dieser Port dient dem Anschließen eines Mini- DisplayPort-kompatiblen Gerätes. ASUS LCD-Monitor der Serie BE...
-
Seite 16: Quickfit-Funktion
1.3.3 QuickFit-Funktion Die QuickFit-Funktion enthält drei Arten von Mustern: (1) Gittermuster (2) Papiergröße (3) Fotogröße. Drücken Sie auf die QuickFit Taste, um die Muster zu aktivieren. Drücken Sie auf die Tasten, die auf dem Bildschirm angezeigt werden, um ein gewünschtes Muster auszuwählen. Einige der folgenden Muster könnten nicht verfügbar sein. - Seite 17 Fotografen und anderen Benutzern eine genaue Anzeige und Bearbeitung ihrer Fotos in realer Größe auf dem Bildschirm. Foto 4 x 6, 3 x 5, 2 x 2 Foto 8 x 10, 5 x 7 8x10 ASUS LCD-Monitor der Serie BE...
- Seite 18 Kapitel 1: Übersicht über das Produkt...
-
Seite 19: Anbringen Des Monitorarms/-Fußes
Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. BE229/BE239/BE249 einfacher Sockel BE209/BE229/BE239/BE249/BE24A/BE24W/BE27A höhenverstellbarer Sockel Abnehmen des Halters/Fußes (für VESA-Wandmontage) Der Halter/Fuß des Monitors kann zur VESA-Wandmontage abgenommen werden. So entfernen Sie den Halter/Monitorfuß: ASUS LCD-Monitor der Serie BE... -
Seite 20: Kapitel 2: Einrichtung
BE229/BE239/BE249 einfacher Sockel Legen Sie die Vorderseite des Monitors auf einen Tisch. Entfernen Sie die Gummiabdeckungen in den vier Schraubenöffnungen. (Abbildung 1) Entfernen Sie den Sockel (Abbildung 2). Verwenden Sie einen Schraubendreher zum Entfernen der Schraube am Scharnier (Abbildung 3) und entfernen Sie anschließend das Scharnier. (Abbildung 1) (Abbildung 2) (Abbildung 3) -
Seite 21: Anbringen/Entfernen Des Minipc Set (Be209/Be229/Be239/Be249/Be24A/Be24W/Be27A Höhenverstellbarer Sockel)
Das VESA-Wandmontageset (100 x 100 mm) ist separat erhältlich. • Verwenden Sie nur eine UL-gelistete Wandmontagehalterung mit einer Mindestlast von 22,7 kg (Schraubengröße: M4 x 10 mm) Anbringen/Entfernen des MiniPC Set (BE209/BE229/BE239/ BE249/BE24A/BE24W/BE27A höhenverstellbarer Sockel) Anbringen des MiniPC Set Entfernen des MiniPC Set ASUS LCD-Monitor der Serie BE... -
Seite 22: Anpassen Des Bildschirms
Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. • BE229/BE239/BE249 einfacher Sockel: Der empfohlene Anpassungswinkel ist +20˚... -
Seite 23: Anschließen Der Kabel
Verbinden Sie ein Ende des VGA/DVI/DisplayPort/HDMI/Mini DisplayPort-Kabels mit dem VGA/DVI/DisplayPort/HDMI/Mini DisplayPort-Anschluss des Monitors. Verbinden Sie das andere Ende des VGA/DVI/DisplayPort/HDMI/ Mini DisplayPort-Kabels mit dem VGA/DVI/DisplayPort/HDMI/Mini DisplayPort-Anschluss Ihres Computers. Sichern Sie den VGA/DVI-Stecker mit den beiden Schrauben. ASUS LCD-Monitor der Serie BE... -
Seite 24: Einschalten Des Monitors
• So schließen Sie das Audiokabel an: Stecken Sie ein Ende des Audiokabels in den Audioeingang des Monitors und das andere Ende in den Audioausgang des Computers. • So verwenden Sie den Kopfhörer: Verbinden Sie das Ende mit dem Stecker mit dem Kopfhöhreranschluss des Monitors, wenn ein HDMI- oder DisplayPort- Signal eingeht. -
Seite 25: Bildschirmmenü (Osd-Menü)
, um die Einstellungen der ausgewählten Funktion zu ändern. Um das OSD-Menü zu verlassen und zu speichern, drücken Sie wiederholt oder , bis das OSD-Menü ausgeblendet wird. Wiederholen Sie die Schritte 1-4, um andere Funktionen anzupassen. ASUS LCD-Monitor der Serie BE... -
Seite 26: Einführung In Die Osd-Funktionen
Einführung in die OSD-Funktionen Splendid Diese Funktion bietet 7~8 Modi zur Auswahl. Jeder Modus hat eine Rückstellungsoption, damit Sie Ihre Einstellung behalten bzw. zum voreingestellten Modus zurückkehren können. ASUS BE229 Splendid Standardmodus VGA 1920 x 1080 @ 60Hz Landschaftsmo dus... - Seite 27 Standard Modus automatisch importiert. Zwischen Stufe 1 und Stufe 3 kann die Helligkeitsfunktion vom Benutzer konfiguriert werden. Stufe 4 ist die optimierte Einstellung. Sie entspricht der TÜV Zertifizierung für wenig blaues Licht. Die Helligkeitsfunktion kann nicht vom Benutzer konfiguriert werden. ASUS LCD-Monitor der Serie BE...
- Seite 28 (altersbedingte Makuladegeneration) führen. Blaulichtfilter für 70% (max.) Reduzierung von schädlichem blauen Licht, um CVS (Computer Vision Syndrom) zu vermeiden. Farbe Legen Sie über dieses Menü eine gewünschte Farbeinstellung fest. ASUS BE229 Farbe Standardmodus VGA 1920 x 1080 @ 60Hz Hel l ig kei t Kontr ast Sätti gung...
- Seite 29 OverScan ist nur bei der HDMI-Eingangsquelle oder einigen typischen Timings verfügbar. • VividPixel: Verbessert die Kontur des angezeigten Bildes und erzeugt hochwertige Bilder am Bildschirm. ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast • Ratio) ein-/ausschalten. • Position (Nur für VGA-Eingang verfügbar): Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes einstellen.
-
Seite 30: Eingangswahl
Klang Über dieses Menü können Sie Lautstärke, Stummschaltung und Quelle anpassen. ASUS BE229 Klang Standardmodus VGA 1920 x 1080 @ 60Hz Laut stärke Stummschal ten Quel l e Lautstärke: Der Einstellbereich geht von 0 bis 100. • Stummschalten: Zum Ein-/Ausschalten der Tonausgabe des Monitors. -
Seite 31: Systemeinstellungen
Bei "EIN" erzeugen die USB Downstream Ports einen 5V/500mA Ausgang, wenn der Monitor eingeschaltet ist oder sich im Standbymodus befindet. Bei "Aus" erzeugen die USB Downstream Ports nur dann 5V/500mA Ausgang, wenn der Monitor ausgeschaltet ist. ASUS LCD-Monitor der Serie BE... -
Seite 32: Osd-Einstellungen
• USB Aufladung (nur für BE24WQLB): „Ein“ ermöglicht USB-Downstream-Ports die Ausgabe von 5 V / 2 A oder 5 V / 900 mA, wenn der Monitor eingeschaltet oder im Bereitschaftsmodus ist. Die nachstehende Tabelle zeigt an, ob die USB-Downstream-Ports zum Aufladen eines externen Gerätes in verschiedenen Situationen genutzt werden können. -
Seite 33: Verknüpfung
Verknüpfung 1/Verknüpfung 2: Wählt eine Funktion für die Tasten • Verknüpfung 1 und 2. Wenn eine bestimmte Funktion ausgewählt oder aktiviert wird, wird Ihre Schnelltaste möglicherweise nicht unterstützt. Verfügbare Funktionsauswahlen für die Verknüpfung: Blaulichtfilter, Splendid, Helligkeit, Auto-Einstellung, Kontrast, Farbtemp., Lautstärke. ASUS LCD-Monitor der Serie BE... -
Seite 34: Technische Daten
Technische Daten BE229/BE239/BE249 einfacher Sockel Bildschirmtyp TFT-LCD Bildschirmgröße BE229QB/BE229Q/BE229QBH/BE229QH: 21,5-Zoll-Breitbild (16:9, 54,6 cm) BE239QB/BE239Q: 23-Zoll-Breitbild (16:9, 58,4 cm) BE249QB/BE249Q: 23,8-Zoll-Breitbild (16:9, 60,5 cm) Max. Auflösung BE229QB/BE229Q/BE229QBH/BE229QH: 1920 x 1080 BE239QB/BE239Q: 1920 x 1080 BE249QB/BE249Q: 1920 x 1080 Pixelabstand BE229QB/BE229Q/BE229QBH/BE229QH: 0,248 mm x 0,248 mm BE239QB/BE239Q: 0,2652 mm x 0,2652 mm BE249QB/BE249Q: 0,2745 mm x 0,2745 mm Helligkeit (i.d.R.) - Seite 35 VCCI, RoHS, Windows 7 & 8 WHQL, Energy Star ® Flicker Free, Low blue Light, TUV-GS, TUV-Ergo, CU, PSE, WEEE, EMC DoC, UkrSEPRO, MEPS, NFPA99 *Die technischen Daten können ohne Ankündigung geändert werden. **Messung einer Bildschirmhelligkeit von 200 nits ohne Audio/USB/Kartenleser-Verbindung. ASUS LCD-Monitor der Serie BE 3-11...
- Seite 36 BE209/BE229/BE239/BE249/BE24A/BE24W höhenverstellbarer Sockel Bildschirmtyp TFT-LCD Bildschirmgröße BE209QLB/BE209QL: 19,45-Zoll-Breitbild (16:10, 49,4 cm) BE229QLB/BE229QL/BE229QLBH: 21,5-Zoll- Breitbild (16:9, 54,6 cm) BE239QLB/BE239QL/BE239QLBR/BE239QLBH: 23-Zoll-Breitbild (16:9, 58,4 cm) BE249QLB/BE249QL/BE249QLBH: 23,8-Zoll- Breitbild (16:9, 60,5 cm) BE24AQLB/BE24AQLBH/BE24WQLB: 24-Zoll- Breitbild (16:10, 61,13 cm) Max. Auflösung BE209QLB/BE209QL: 1440 x 900 BE229QLB/BE229QL/BE229QLBH: 1920 x 1080 BE239QLB/BE239QL/BE239QLBR/BE239QLBH: 1920 x 1080 BE249QLB/BE249QL/BE249QLBH: 1920 x 1080...
- Seite 37 25,4 W** (i.d.R.), Bereitschaft: < 0,5 W (i.d.R.), Ausgeschaltet: 0 W (Ausgeschaltet) BE24WQLB: Eingeschaltet: < 13,3 W** (i.d.R.), Bereitschaft: < 0,22 W (i.d.R.), Ausgeschaltet: 0 W (Ausgeschaltet) Temperatur (in Betrieb) 0˚C~40˚C Temperatur (nicht in Betrieb) -20˚C~+60˚C ASUS LCD-Monitor der Serie BE 3-13...
- Seite 38 Abmessungen (B x H x T) mit BE209QLB/BE209QL: 459 x 477 x 211 mm Ständer (höchste), 459 x 347 x 211 mm (niedrigste), 621 x 173 x 382 mm (Verpackung) BE229QLB/BE229QL/BE229QLBH: 514 x 477 x 211 mm (höchste), 514 x 347 x 211 mm (niedrigste), 643 x 378 x 190 mm (Verpackung) BE239QLB/BE239QL/BE239QLBR/BE239QLBH: 548 x 490 x 211 mm (höchste), 548 x 360 x 211...
- Seite 39 615 x 532 x 226 mm (höchste), Ständer 615 x 382 x 226 mm (niedrigste), 735 x 216 x 464 mm (Verpackung) Gewicht (ungefähr) 7,7 kg (Netto); 5 kg (Ohne Ständer); 10,8 kg (Brutto) ASUS LCD-Monitor der Serie BE 3-15...
- Seite 40 Mehrsprachige Menünzeige 21 Sprachen (Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch) Zubehör Netzkabel, DVI-Kabel (optional), HDMI-Kabel, DisplayPort-Kabel (optional), DisplayPort-Kabel (Mini-DP zu DP), Audiokabel (optional), USB-Kabel, Schnellstartanleitung, Garantiekarte Konformität und Normen UL/cUL, FCC, ICES-3, CB, CE, ErP, WEEE, TUV-...
- Seite 41 Gewicht (ungefähr) 4,8 kg (Netto); 6,4 kg (Brutto) Mehrsprachige Menünzeige 21 Sprachen (Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch) ASUS LCD-Monitor der Serie BE 3-17...
- Seite 42 Zubehör Netzkabel, DVI-Kabel, VGA-Kabel, Audiokabel, USB-Kabel (nur für BE209TLB), Kurzanleitung, Garantiekarte Zulassungen UL/cUL, CB, CE, ErP, FCC, ISO9241-307, RCM, VCCI, RoHS, Windows 7 & 8 WHQL, Energy Star ® Flicker Free, Low blue Light, TUV-GS, TUV-Ergo, CU, PSE, WEEE, EMC DoC, UkrSEPRO, MEPS, NFPA99 *Die technischen Daten können ohne Ankündigung geändert werden.
-
Seite 43: Fehlerbehebung (Häufig Gestellte Fragen)
Monitor und Computer verbunden ist. • Ändern Sie die Lautstärkeeinstellung des Monitors und des HDMI/DisplayPort-Gerätes. • Stellen Sie sicher, dass die Soundkarte und nötige Treiber richtig im Computer installiert und aktiviert sind. ASUS LCD-Monitor der Serie BE 3-19... -
Seite 44: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi BE209 Auflösung Frequenz Horizontale Vertikale Pixel (MHz) Frequenz (KHz) Frequenz (Hz) 640x480 31,47(N) 59,94(N) 25,18 640x480 35,00(N) 66,66(N) 30,24 640x480 37,87(N) 72,82(N) 31,5 640x480 37,5(N) 75,00(N) 31,5 720x400 31,47(N) 70,08(P) 28,32 800x600 35,16(P) 56,25(P) 36,00 800x600 37,88(P) 60,32(P) 40,00 800x600 48,08(P) - Seite 45 85,5 1366x768 47,712(P) 59,79(P) 85,5 1440x900 55,94(N) 59,89(P) 106,5 1600x1200 75,00(P) 60,00(P) 1680x1050 65,29(P) 60,00(P) 146,25 1920x1080 67,5(P) 60,00(P) 148,5 * "P" / "N" steht für "Positiv" / "Negativ" Polarität des eingehenden H-Sync/V-Sync (Eingangstiming). ASUS LCD-Monitor der Serie BE 3-21...
-
Seite 46: Auflösung Frequenz Horizontale Frequenz (Khz)
Timing Modus: Wenn der Monitor im Videomodus betrieben wird (d.h. keine Daten anzeigt), werden über den HDMI-Anschluss die folgenden hochauflösenden Modi zusätzlich zum normalauflösenden Video unterstützt. Voreinstellung Timing Pixelformat Horizontale Vertikale Pixelfrequenz Name Frequenz Frequenz (MHz) Anzeige (kHz) (Hz) 480p 720 x 480 31,469 480p-60Hz 720p60 1280 x 720 74,25 720p-60Hz 576p... - Seite 47 181,25 2560x1440 88,787(P) 59,951(N) 241,5 * "P" / "N" steht für "Positiv" / "Negativ" Polarität des eingehenden H-Sync/V-Sync (Eingangstiming). Wenn der Monitor im Videomodus betrieben wird (d.h. keine Daten anzeigt), werden die folgenden hochauflösenden Modi zusätzlich zum normalauflösenden Video unterstützt. ASUS LCD-Monitor der Serie BE 3-23...
- Seite 48 Voreinstellung Timing Pixelformat Horizontale Vertikale Pixelfrequenz Name Frequenz Frequenz (MHz) Anzeige (KHz) (Hz) 480p 720 x 480 31,469 480p-60Hz 720p60 1280 x 720 74,25 720p-60Hz 576p 720 x 576 31,25 576p-50Hz 720p50 1280 x 720 37,5 74,25 720p-50Hz 1080p60 1920 x 1080 67,5 148,5 1080p-60Hz 1080p50 1920 x 1080 56,25...
