J&W EasyPanelJunior Montageanleitung Seite 2

EasyPanelJunior
Montage- und Betriebsanleitung / Installation and Commissioning Manual / Manuel d'Installation et Mise en Service
Internationale Standards:
IEC 60364-5-55 Clause 551 + HD 60364-5-551
Low-voltage electrical installations - Part 5-55: Selection and erection of electrical equipment - Other equipment -
Clause 551: Low-voltage generating sets
IEC 60364-7-712 + HD 60364-7-712
Low-voltage installations - Part 7-712: Requirements for special installations or locations - Solar photovoltaic
(PV) power supply systems
Nationale Standards:
DIN VDE 0100-551
Errichten von Niederspannungsanlagen - Teil 5-55: Auswahl und Errichtung elektrischer Betriebsmittel - Andere
Betriebsmittel - Abschnitt 551: Niederspannungsstromerzeugungseinrichtungen
DIN VDE 0100-712
Errichten von Niederspannungsanlagen - Teil 7-712: Anforderungen für Betriebsstätten, Räume und Anlagen
besonderer Art - Solar-Photovoltaik (PV) Stromversorgungssysteme
1 Einleitung
Lesen Sie diese Anleitung
aufmerksam durch.
Wir haben uns bemüht, alle
wichtigen Informationen in dieser
Anleitung zusammenzustellen,
damit Sie aus den Eigenschaften
der Produkte den größten Nutzen
ziehen können.
Bewahren Sie dieses Dokument
für die spätere Verwendung auf.
Geben Sie dieses Dokument
weiter, wenn Sie das Produkt
weitergeben.

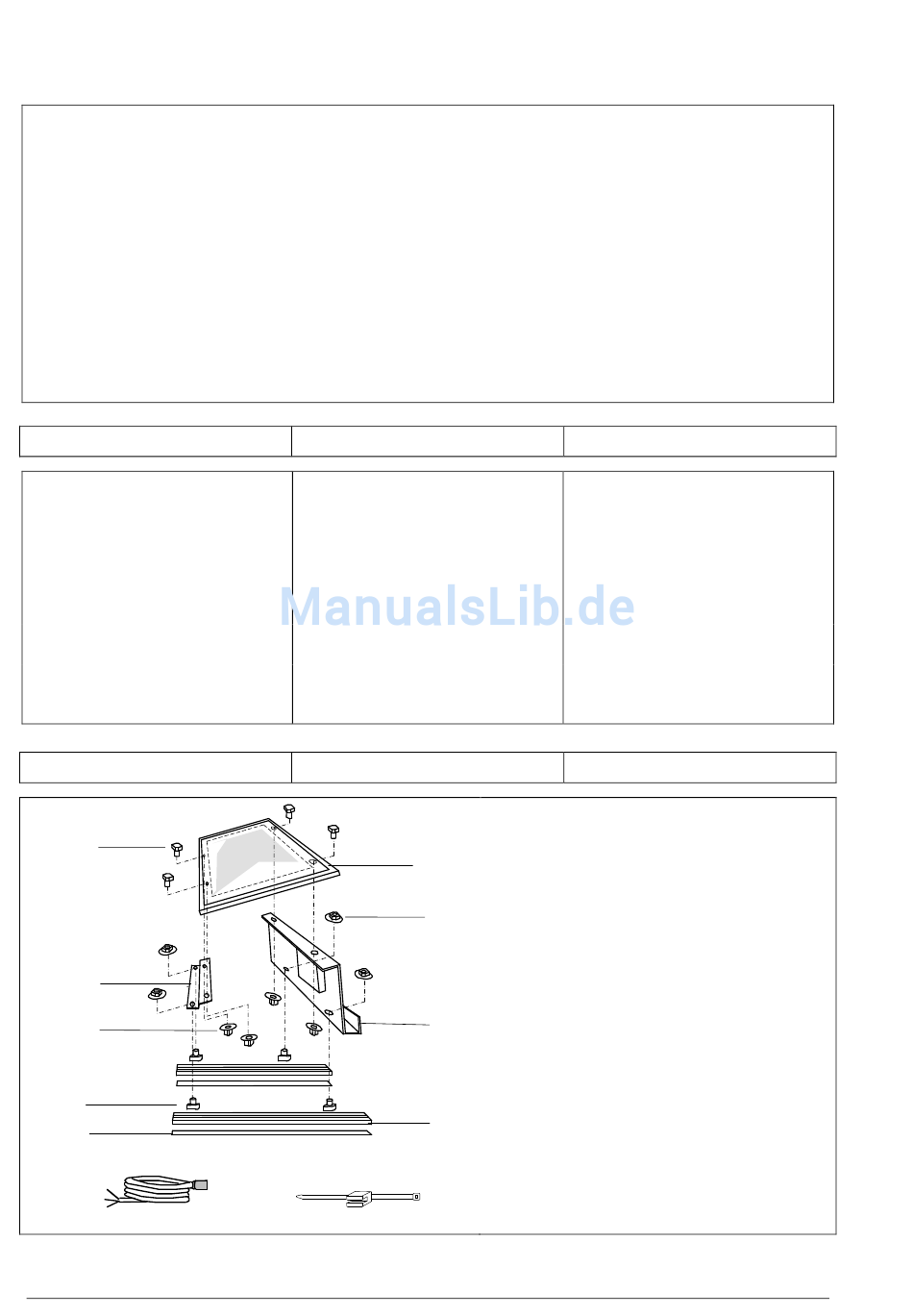

2 Lieferumfang
5
3
6
7
4b
9
J&W Energie GmbH. Ferdinand Porschestraße 13. 76275 Ettlingen. www.easypaneljunior.com
1 Introduction
Read this instructions carefully.
In this manual we have
endeavoured to provide you with
all the necessary information to
enable you to have most success
with the products.
Please retain this document for
future use.
Please pass on these instructions
if you transfer the product.
2 Equipment supplied
1
8
2
10
Lire ces instructions
attentivement.
Nous nous sommes efforcés d'y
réunir toutes les informations
importantes afin que vous utilisiez
au mieux les produits.
Conservez ce document en vue
d'une utilisation ultérieure.
Lorsque vous donnez l'appareil,
remettez également ce document.
(1) Modul / Module / Module
(2) EasyPanel Rückblech mit vormontiertem
Wechselrichter / rear sheet and
inverter/ plaque arrière et onduleur
(3) EasyPanel Vorderblech/front /plaque
avant
(4) Alu-Schienenprofil mit Bautenschutz-
treifen / aluminium rail sheet and
building protection mats / Profils en
aluminium et protection du bâtiment
(5) Sechskantschraube / Hexagon screw /
hexagone vis M8 x 16
(6) Sperrverzahnmutter / Special Nut /
Ecrou spécial M8
(7) Hammerkopfschraube / Hammer head
screw / Vis à tête marteau M10 x 25
4a
(8) Sperrverzahnmutter / Special Nut /
Ecrou spécial M10
(9) AC-Kabel / AC cable / câble AC
(10) EasyClip
Seite 2
1 Introduction
2 Matériel fourni
