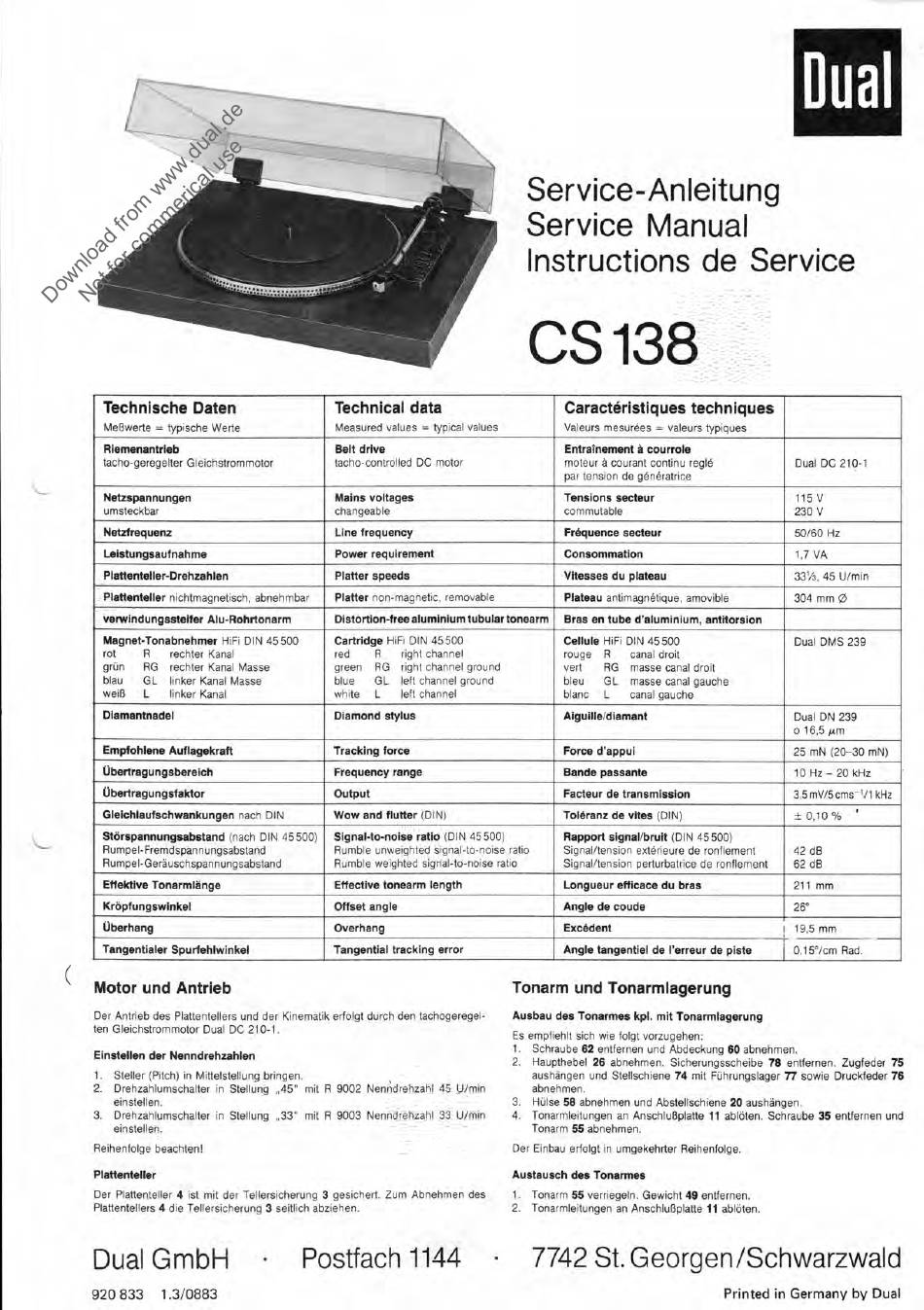

Service-Anleitung
Service Manual
lnstructions de Service
0S138
Technische Daten
Meßwerte = typische Werte
Technical data
Measured values = typical values
Caractöristiques techniques
Valeurs mesurees = valeurs typiques
Riemenantrieb
tacho-geregelter Gleichstrommotor
Belt drive
tacho-controlled DC motor
Entrainement a courrole
moteur ä courant continu regle
par tension de generatrice
Dual DC 210-1
Netzspannungen
umsteckbar
Mains voltages
changeable
Tensions secteur
commutable
115 V
230 V
Netzfrequenz
Line frequency
Frequence secteur
50/60 Hz
- Leistungsaufnahme
Power requirement
Consommation
1,7 VA
Plattenteller-Drehzahlen
Platter speeds
Vitesses du plateau
331/3, 45 U/min
Plattenteller nichtmagnetisch, abnehmbar
Platter non-magnetic, removable
Plateau antimagnetique, amovible
304 mm 0
venvindungssteifer Alu-Rohrtonarm
Distortion-free aluminium tubulartonearm
Bras en tube d'aluminium, antitorsion
Magnet-Tonabnehmer HiFi DIN 45 500
rot
R
rechter Kanal
grün
RG rechter Kanal Masse
blau
GL
linker Kanal Masse
weiß
L
linker Kanal
Cartridge HiFi DIN 45 500
red
R
right channel
green
RG right channel ground
blue
GL
left channel ground
white
L
left channel
Cellule HiFi DIN 45 500
rouge
R
canal droit
vert
RG masse canal droit
bleu
GL
masse canal gauche
blanc
L
canal gauche
Dual DMS 239
Diamantnadel
Diamond stylus
Aiguille/diamant
Dual DN 239
016,5 ium
Empfohlene Auflagekraft
Tracking force
Force d'appui
25 mN (20-30 mN)
Übertragungsbereich
Frequency range
Bande passante
10 Hz — 20 kHz
Übertragungsfaktor
Output
Facteur de transmission
3,5 mV/5 cms-1 ./1 kHz
Gleichlaufschwankungen nach DIN
Wow and flutter (DIN)
Toleranz de vites (DIN)
± 0,10 %
.
Störspannungsabstand (nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise ratio (DIN 45500)
Rumble unweighted signal-to-noise ratio
Rumble weighted signal-to-noise ratio
Rapport signal/bruit (DIN 45500)
Signal/tension exterieure de ronflement
Signal/tension perturbatrice de ronflement
42 dB
62 dB
Effektive Tonarmlänge
Effective tonearm length
Longueur efficace du bras
211 mm
Kröpfungswinkel
Offset angle
Angle de coude
26°
Überhang
Overhang
Excädent
19,5 mm
Tangentialer Spurfehlwinkel
Tangential tracking error
Angle tangentiel de l'erreur de piste
0,15°/cm Rad.
Motor und Antrieb
Der Antrieb des Plattentellers und der Kinematik erfolgt durch den tachogeregel-
ten Gleichstrommotor Dual DC 210-1.
Einstellen der Nenndrehzahlen
1
Steller (Pitch) in Mittelstellung bringen.
2
Drehzahlumschalter in Stellung „45" mit
einstellen.
3
Drehzahlumschalter in Stellung .33" mit
einstellen.
Reihenfolge beachten!
Tonarm und Tonarmlagerung
Ausbau des Tonarmes kpl. mit Tonarmlagerung
Es empfiehlt sich wie folgt vorzugehen:
1. Schraube 62 entfernen und Abdeckung 60 abnehmen.
2. Haupthebel 26 abnehmen. Sicherungsscheibe 78 entfernen. Zugfeder 75
aushängen und Stellschiene 74 mit Führungslager 77 sowie Druckfeder 76
R 9002 Nenndrehzahl 45 U/min
abnehmen.
3. Hülse 58 abnehmen und Abstellschiene 20 aushängen.
R 9003 Nenndrehzahl 33 U/min
4. Tonarmleitungen an Anschlußplatte 11 ablöten. Schraube 35 entfernen und
Tonarm 55 abnehmen.
Plattenteller
Der Plattenteller 4 ist mit der Tellersicherung 3 gesichert. Zum Abnehmen des
Plattentellers 4 die Tellersicherung 3 seitlich abziehen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Austausch des Tonarmes
1. Tonarm 55 verriegeln. Gewicht 49 entfernen.
2. Tonarmleitungen an Anschlußplatte 11 ablöten.
Dual GmbH
•
Postfach 1144
•
7742 St. Georgen/Schwarzwald
920 833
1.3/0883
Printed in Germany by Dual
