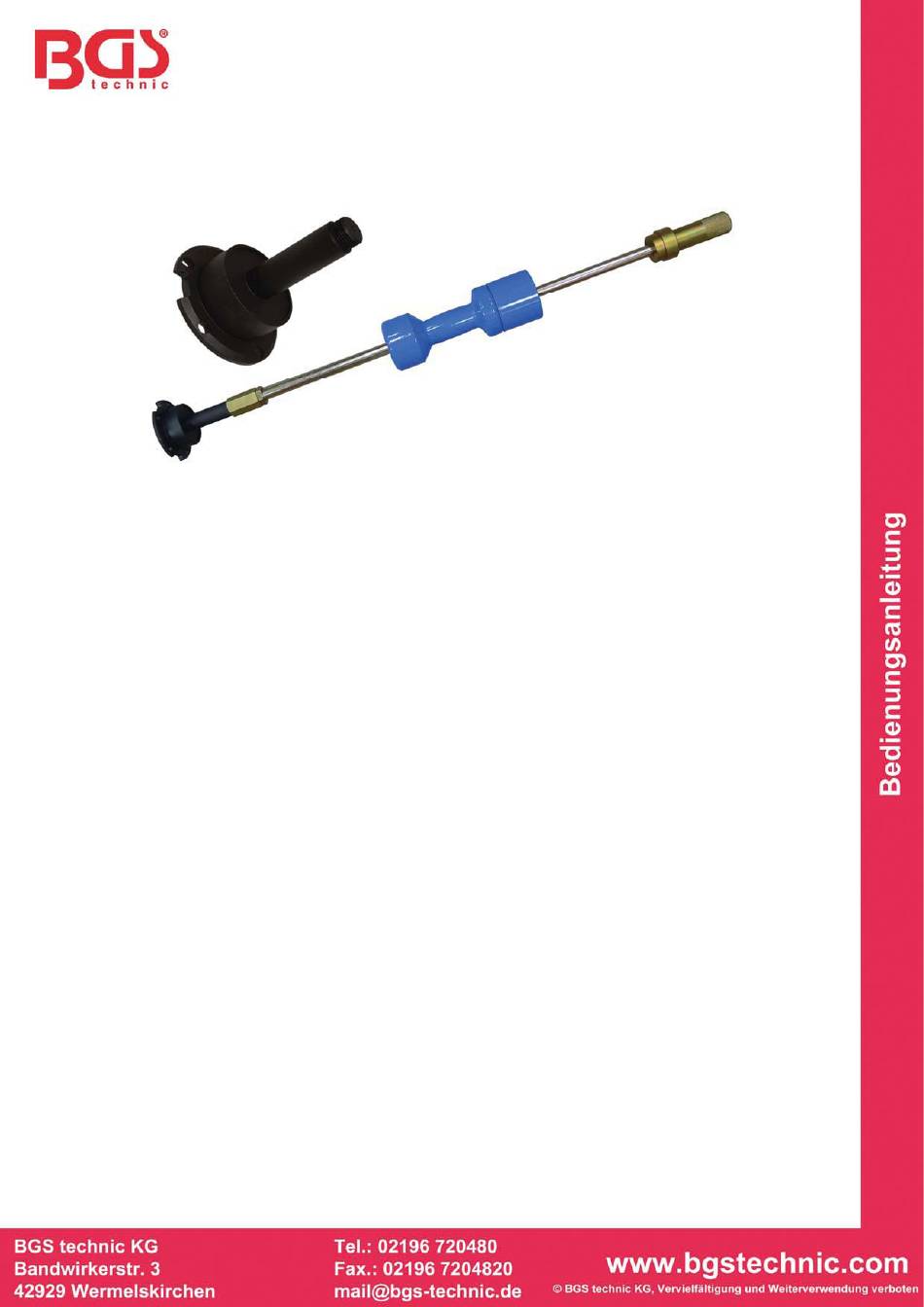

BGS technic 7776 Bedienungsanleitung

Abziehvorrichtung für Bremsscheiben
ALLGEMEIN
Dieses 2-teilige Werkzeug eignet sich für den Aus- und Einbau der vorderen Bremsscheiben eines
Ford Transit mit Vorderrad- und Hinterradantrieb. Zu verwenden als OEM 204-345B.
SICHERHEITSHINWEISE
ƒ Nehmen Sie stets das Service-Handbuch des Fahrzeugherstellers oder ein geeignetes
markenspezifisches Anleitungsbuch zur Hand.
ƒ Tragen Sie bei der Verwendung eines Gleithammers zum Selbstschutz vor möglicherweise
abplatzendem Material immer eine Schutzbrille und Schutzhandschuhe.
ƒ Benutzen Sie zum Vermeiden des Quetschens und Einklemmens der Hände immer die Griffe am
Gleitgewicht und am Ende des Gleithammers.
ANLEITUNG FÜR DEN AUSBAU
1. Entfernen Sie den Sicherungsring der Halteschraube für die Steckachse (Vorderradantrieb) bzw.
der Spindel (Hinterradantrieb), und entsorgen Sie den Sicherungssplint.
2. Lösen Sie die Halteschraube der Steckachse (Vorderradantrieb) bzw. die Halteschraube der
Achsnabe (Hinterradantrieb).
3. Nehmen Sie das Rad wie im betreffenden Werkstatthandbuch beschrieben komplett mit Reifen
ab.
4. Demontieren Sie den Bremssattel und die Ankerplatte vom Achsschenkelgelenk des Rades.
5. Stützen Sie Bremssattel und Ankerplatte ab, damit der Bremsschlauch nicht belastet wird.
VORDERRADANTRIEB
1. Entfernen Sie Haltemutter und Scheibe der Steckachse.
2. Lösen Sie das untere Kugelgelenk (Vorderradantrieb).
3. Schützen Sie die Kugelgelenkdichtung mit einem weichen Lappen, um Beschädigungen zu
vermeiden.
4. Lösen Sie den unteren Schenkel des Achsschenkelgelenks mit Hilfe eines Zwei-Arm-Abziehers.
5. Verwenden Sie einen Schonhammer, um den unteren Arm abzuschlagen.
6. Entfernen und entsorgen Sie die Halteschraube.
7. Stützen Sie die Steckachse ab. Das innere Gelenk darf nicht mehr als 21 Grad gekrümmt werden.
Das äußere Gelenk darf nicht mehr als 45 Grad gekrümmt werden.
8. Lösen Sie die Steckachse mit Hilfe des Zwei-Arm-Abziehers von der Radnabe, und sichern Sie
sie auf einer Seite.
9. Entfernen Sie Radnabe und Halteschrauben der Bremsscheibengruppe.
10. Montieren Sie das Spezialwerkzeug unter Verwendung der Haltebolzen der Radnabe. Achten Sie
dabei darauf, daß der Geschwindigkeitssensor des Rades in der dafür vorgesehenen Aussparung
zu liegen kommt.
11. Montieren Sie die Halteschraube der Steckachse am Sonderwerkzeug.
Ford Transit
BGS 7776
