BGS technic 7775 Bedienungsanleitung

Hydraulischer Antriebswellen-Ausdrücker

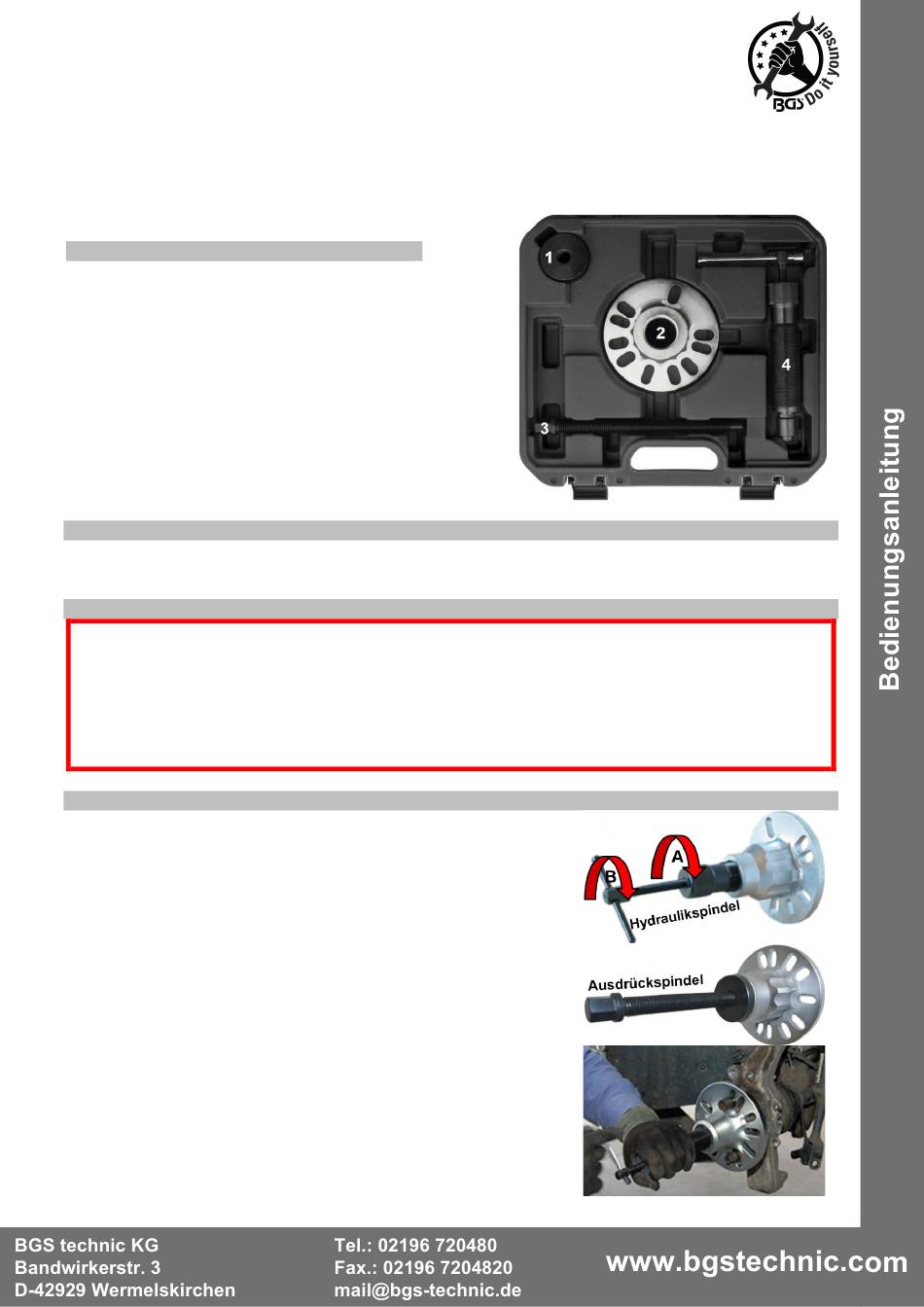

WERKZEUGTEILE
1 Gewinde-Reduzierring,
1-1/2" x 16-UN auf 11/16" x 10-UN
2 Ausdrückfuß, 1-1/2" x 16-UN
3 Ausdrückspindel
4 Hydraulische Ausdrückspindel,
1-1/2" x 16-UN
VERWENDUNGSZWECK
Dieser Spezialwerkzeugsatz dient zum Ausdrücken geklebter und verrosteter Antriebswellen, ist
verwendbar bei 4- und 5-Loch Radnaben mit 98 bis 125 mm Lochkreis und Radbolzen bis max. M14.
SICHERHEITSHINWEISE
•
Verwenden Sie den Werkzeugsatz nicht, wenn Teile beschädigt sind.
•
Tragen Sie bei Benutzung der beinhaltenden Werkzeuge immer Schutzhandschuhe und
Schutzbrille. Das Tragen von Sicherheitsschuhen wird empfohlen.
•
Beachten Sie steht's die Hinweise des Fahrzeugherstellers.
•
Verwenden Sie das Produkt nur für Arbeiten, die unter Verwendungszweck angegeben sind.
•
Eine nicht bestimmungsgemäße Verwendung kann Beschädigung am Werkzeug oder
Bauteil und Verletzungen verursachen.
VERWENDUNG
1. Das Werkzeug wie auf dem Foto rechts abgebildet
zusammensetzen.
2. Bei leicht demontierbaren Antriebswellen besteht die
Möglichkeit, die Hydraulikspindel durch die beinhaltende
Ausdrückspindel (3) zu ersetzen. Hierzu den
Gewindereduzierring (1) in den Ausdrückfuß (2) einsetzen
und die Spindel (3) in den Reduzierring schrauben.
3. Werkzeug mittig auf der Radnabe positionieren und mit den
originalen Radschrauben bzw. Radbolzen befestigen.
4. Hydraulikspindel am gerändelten Teil (A) im Uhrzeigersinn
drehen, bis die Spindel auf dem Antriebswellenstumpf
aufliegt bzw. sich von Hand nicht weiter befestigen lässt.
5. Zum Ausdrücken der Antriebswelle den Knebel (B) im
Uhrzeigersinn drehen.
6. Reicht der Hydraulikweg der Spindel nicht aus, den Knebel
gegen den Uhrzeigersinn drehen und die Schritte 4 & 5 so
oft wiederholen, bis die Antriebswelle herausgedrückt ist.
