Die Maße können aus den Zeichnungen, die mit dem Gerät mitgeliefert werden, entnommen
werden.
Alle Maße in mm - Änderungen vorbehalten
7 [0,28]
ø [ø 0,28] 7
X
18 [0,71]
26 [1,02]

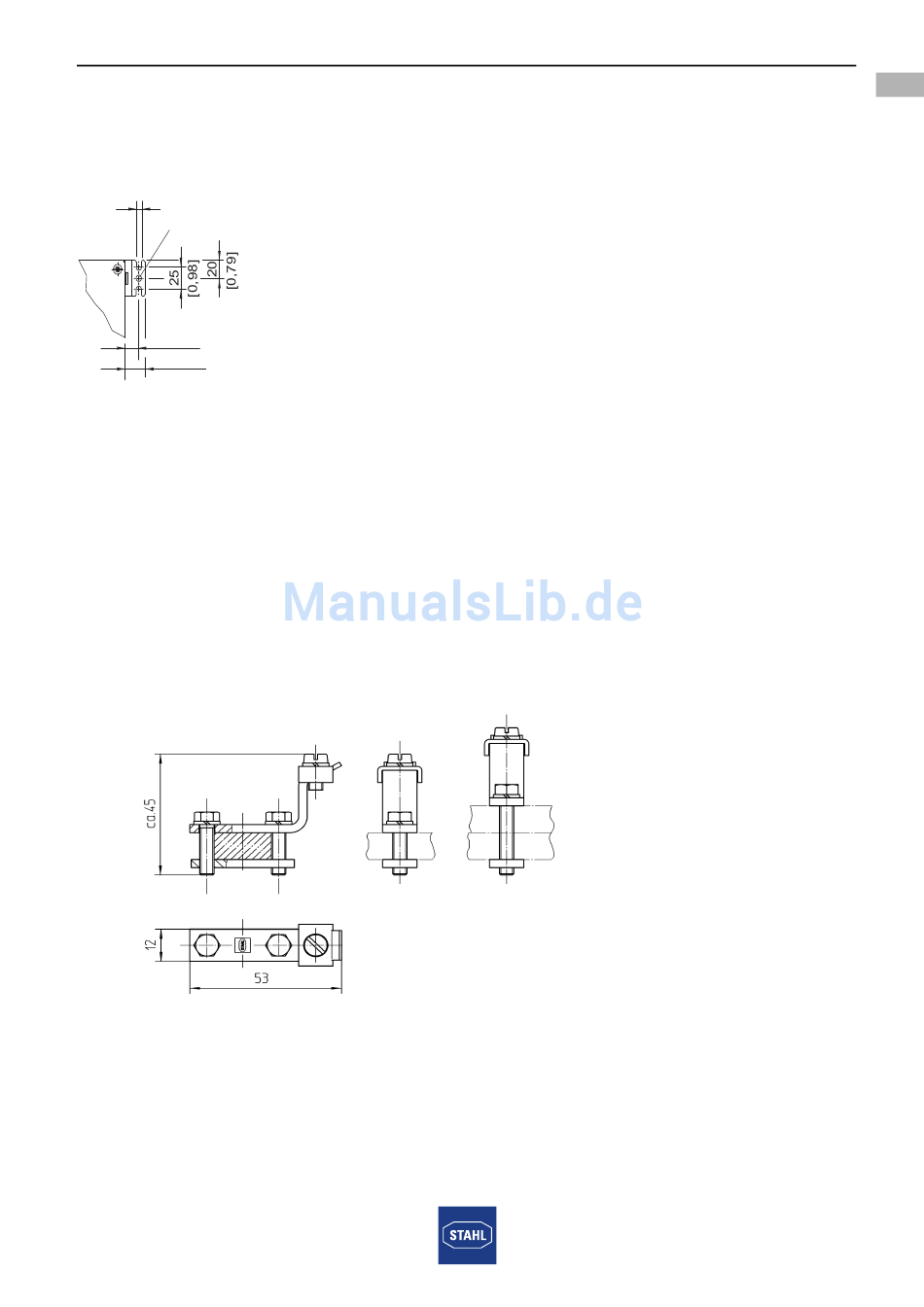

8150/. Befestigungsmaße
7.1.1 Bügelklemme (einfach, doppelt) mit Klemmbereich 1,5 ... 6 mm
Einfachbügelklemme 1,5 ... 6 mm
klemmbare Leiterquerschnitte:
feindrähtig
mehrdrähtig
Anzugsdrehmoment
Schienenbefestigung und Lei -
teranschluss
Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten
147924 / 8146647300
2016-10-04·BA00·III·de·11
2
2
1,5 ... 4 mm
2
1,5 ... 6 mm
3,5 Nm
Sicherheitsschalter / Lasttrennschalter
Reihe 8146/5-V37, Reihe 8150/5-V37,
Reihe 8146/5-V11,
Montage und Installation
