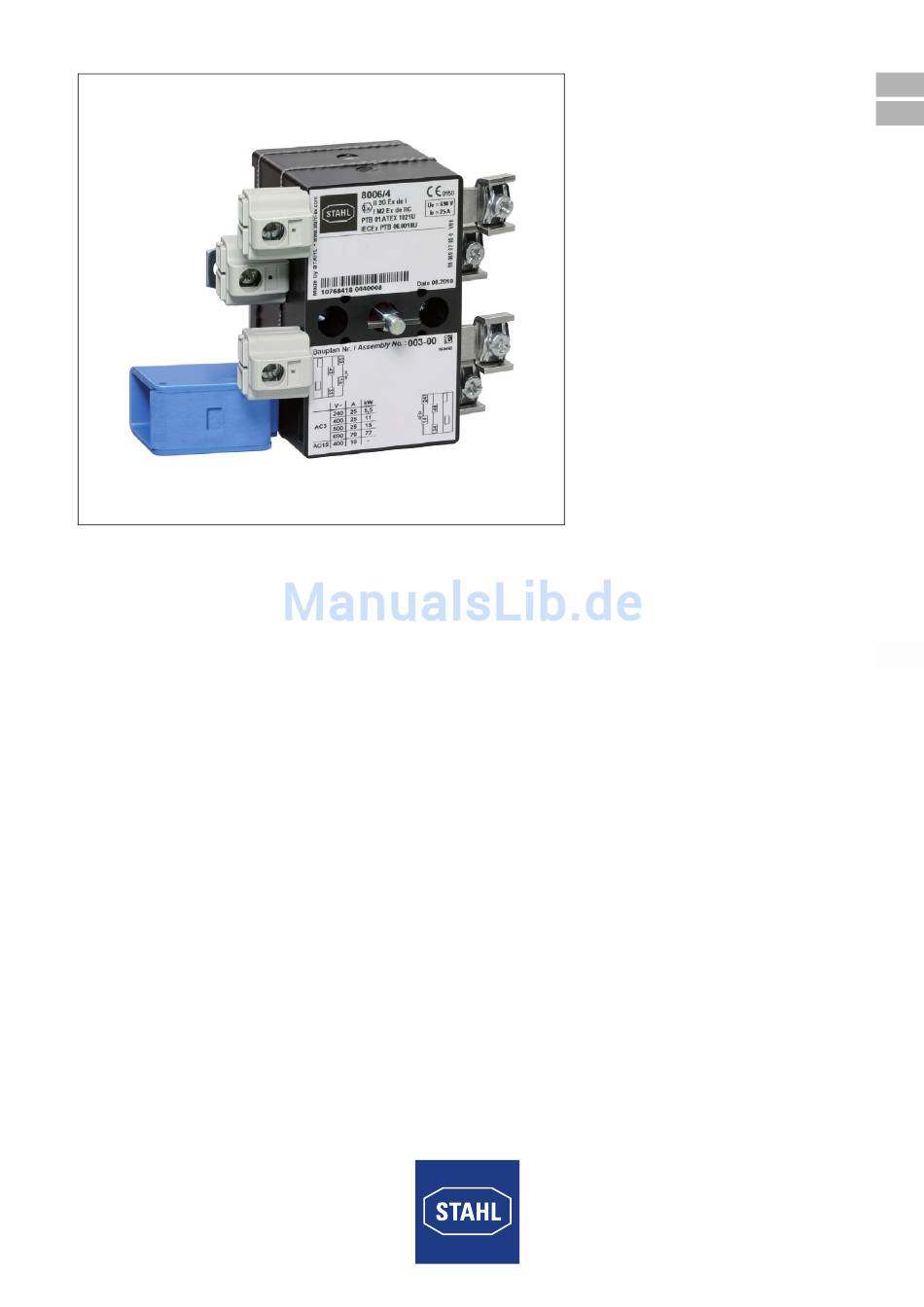

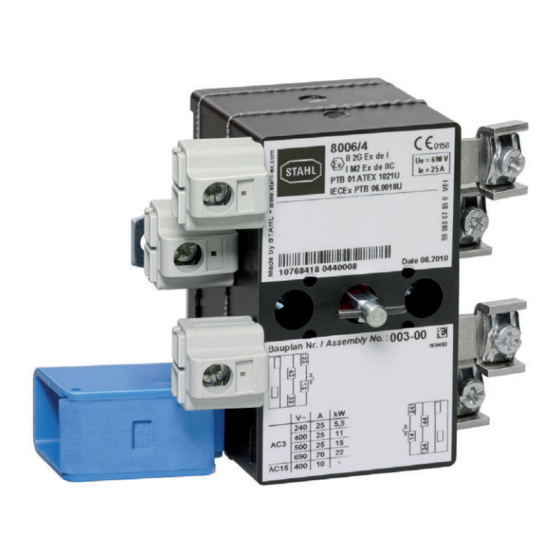

- Seite 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN Last- und Motorschalter / Steuerschalter Load and Motor Switch / Control Switch Reihe 8006/4 Series 8006/4...
-
Seite 3: Last- Und Motorschalter / Steuerschalter
Betriebsanleitung Additional languages www.stahl-ex.com Last- und Motorschalter / Steuerschalter Reihe 8006/4... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................3 Symbole in der Betriebsanleitung ...............3 Warnhinweise .....................4 Symbole am Gerät oder in Schaltplänen ............4 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Sichere Verwendung ...................5 Umbauten und Änderungen ................5 Funktion und Geräteaufbau ................5... -
Seite 5: Allgemeine Angaben
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt/Data sheet 8006/4 Weitere Sprachen, siehe www.stahl-ex.com. Konformität zu Normen und Bestimmungen Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com. Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre... -
Seite 6: Warnhinweise
Erläuterung der Symbole Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: • Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS • Art und Quelle der Gefahr/des Schadens • Folgen der Gefahr •... -
Seite 7: Sicherheitshinweise
Hinweisschilder am Gerät beachten. • Bei Betriebsbedingungen, die von den technischen Daten abweichen, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Nach jedem im Hauptstromkreis des Schalters aufgetretenen Kurzschluss muss der Schalter ausgetauscht werden, da bei einem hermetisch abgeschlossenen Betriebsmittel der Zustand der Schaltkontakte nicht überprüft werden kann. -
Seite 8: Technische Daten
Technische Daten Technische Daten Explosionsschutz Global (IECEx) IECEx PTB 06.0018U Ex db eb IIC Gb Ex db eb I Mb Europa (ATEX) PTB 01 ATEX 1021 U E II 2 G Ex db eb IIC Gb E I M2 Ex db eb I Mb Bescheinigungen und Zertifikate Bescheinigungen IECEx, ATEX, USA (FM/UL), Kanada (FM/UL) -
Seite 9: Transport Und Lagerung
10 mm eindrähtig Weitere Informationen siehe Kapitel Installation Elektrischer Anschluss. Verschmutzungs - grad Weitere technische Daten, siehe www.stahl-ex.com. Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. -
Seite 10: Montage Und Installation
Montage und Installation Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnung (alle Maße in mm [Zoll]) – Änderungen vorbehalten ø [ø 0,2 ] 0 ø 2 x 16 [ø 0,08 x 0,63] 5, [ 0,2 ] Schalt- Maße (mm) kammer- ebenen 52 [2,05] 56 [2,20] 81 [3,19]... -
Seite 11: Installation
Montage und Installation Montage von Abdeckungen IP20-Abdeckung: IP20-Abdeckungen (1) auf den Kontakt rasten. Bezeichnungsschild (4) in die Nut der IP20-Abdeckungen (1) stecken. Ex i-Abdeckung: Ex i-Abdeckung (3) auf den Kontakt rasten. Ex i-Deckel (2) in die Ex i-Abdeckung (3) rasten. Bezeichnungsschild (4) in die Nut der Ex i-Deckel (2) stecken. 15088E00 Installation WARNUNG... -
Seite 12: Elektrischer Anschluss
Montage und Installation Elektrischer Anschluss • Beachten Sie die Angaben in dem Kapitel „Technische Daten“. • Der Leiteranschluss ist mit besonderer Sorgfalt durchzuführen. • Die Leiterisolation muss bis an die Klemmstellen heranreichen. • Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden. •... -
Seite 13: Inbetriebnahme
Inbetriebnahme Werden Aderendhülsen verwendet, müssen diese mit einem geeignetem Werkzeug angebracht werden. Inbetriebnahme WARNUNG Gerät vor der Inbetriebnahme überprüfen! Explosionsschutz gefährdet! • Vor der Inbetriebnahme Prüfungsvorschriften in den national gültigen Bestimmungen beachten, damit der Explosionsschutz erhalten bleibt. • Gerät vor der Inbetriebnahme auf korrekte Installation und Funktion überprüfen. -
Seite 14: Wartung
10.3 Reparatur GEFAHR Gefahr durch unsachgemäße Wartung/Reparatur! Explosionsschutz gefährdet! • Reparaturen am Gerät nur von R. STAHL Schaltgeräte GmbH durchführen lassen. 10.4 Rücksendung Für die Rücksendung im Reparatur-/Servicefall das Formular "Serviceschein" verwenden. Auf der Internetseite "www.stahl-ex.com" im Menü "Downloads >... -
Seite 15: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Zubehör und Ersatzteile HINWEIS Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH verwenden. Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.stahl-ex.com. 200128 / 8006603300 Last- und Motorschalter / Steuerschalter 2017-04-18·BA00·III·de·08 Reihe 8006/4... - Seite 16 Operating instructions Additional languages www.stahl-ex.com Load and Motor Switch / Control Switch Series 8006/4...
- Seite 17 Contents General Information ....................3 Manufacturer .......................3 Information Regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................3 Symbols in these Operating Instructions ............3 Warning Notes ....................4 Symbols on the Device or in the Circuit Diagrams ..........4 Safety Notes .......................5 Operating Instructions Storage ................5 Safe Use ......................5...
-
Seite 18: General Information
They are legally binding in all legal affairs. Further Documents • Data sheet 8006/4 For further languages, see www.stahl-ex.com. Conformity with Standards and Regulations See certificates and EC Declaration of Conformity: www.stahl-ex.com. Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning... -
Seite 19: Warning Notes
Explanation of the Symbols Warning Notes Warning notes must be observed under all circumstances, in order to minimize the risk due to construction and operation. The warning notes have the following structure: • Signalling word: DANGER, WARNING, CAUTION, NOTICE • Type and source of danger/damage •... -
Seite 20: Safety Notes
• Always consult with R. STAHL Schaltgeräte GmbH in case of operating conditions which deviate from the technical data. • Replace the switch after each short circuit in the main circuit, since with hermetically sealed equipment the state of the switching contacts cannot be checked. -
Seite 21: Technical Data
Technical Data Technical Data Explosion protection Global (IECEx) IECEx PTB 06.0018U Ex db eb IIC Gb Ex db eb I Mb Europe (ATEX) PTB 01 ATEX 1021 U E II 2 G Ex db eb IIC Gb E I M2 Ex db eb I Mb Approvals and Certificates Certificates IECEx, ATEX, USA (FM/UL), Canada (FM/UL) -
Seite 22: Transport And Storage
For further information, see the Chapter on Installation, Electrical Connections. Degree of pollution For further technical data, see www.stahl-ex.com. Transport and Storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free. -
Seite 23: Mounting And Installation
Mounting and Installation Mounting and Installation Dimensions / Fastening Dimensions Dimensional Drawings (All Dimensions mm [inches]) – Subject to Alterations ø [ø 0,2 ] 0 ø 2 x 16 [ø 0,08 x 0,63] 5, [ 0,2 ] Switching Dimensions (mm) chamber levels 52 [2,05]... -
Seite 24: Installation
Mounting and Installation Mounting the covers IP20 cover: Engage the IP20 covers (1) in the contact. Insert the designation plate (4) in the groove of the IP20 covers (1). Ex i cover: Engage the Ex i cover (3) in the contact. Engage the Ex i lid (2) in the Ex i cover (3). Insert the designation plate (4) in the groove of the Ex i lid (2). -
Seite 25: Electrical Connection
Mounting and Installation Electrical Connection • The information given in chapter "Technical Data" must be observed. • The conductor connection must be made with particular care. • The conductor insulation must reach to the clamping points. • Do not damage the conductor (nicking) when removing the insulation. •... -
Seite 26: Commissioning
Commissioning If core end sleeves are used, they must be attached using a suitable tool. Commissioning WARNING Check the device before commissioning! Explosion protection is impaired! • Observe the inspection requirements in the current national regulations before commissioning in order to maintain the explosion protection. -
Seite 27: Repair
10.4 Returning the Device Use the "Service form" to return the device when repair/service is required. On the internet site "www.stahl-ex.com" under "Downloads > Customer service": • Download the service form and fill it out. • Send the device along with the service form in the original packaging to R. -
Seite 28: Accessories And Spare Parts
Accessories and Spare Parts Accessories and Spare Parts NOTICE Use only original accessories and spare parts by R. STAHL Schaltgeräte GmbH. For accessories and spare parts, see data sheet on our homepage www.stahl-ex.com. 200128 / 8006603300 Load and Motor Switch / Control Switch 2017-04-18·BA00·III·en·08...
