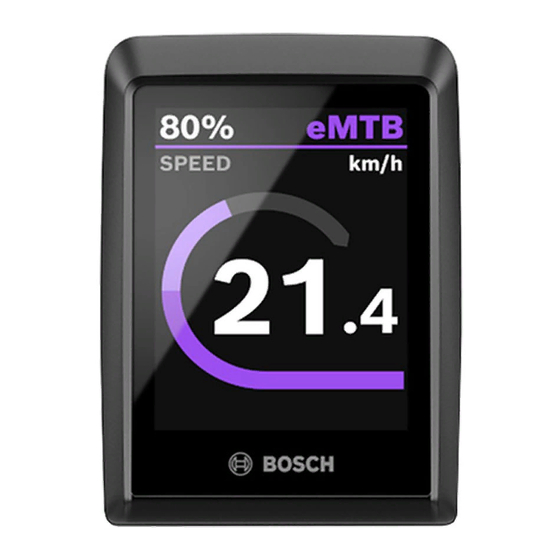

Bosch Kiox 300 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Fahrradcomputer
  5. Kiox 300
  6. Originalbetriebsanleitung
Bosch Kiox 300 Originalbetriebsanleitung

Bosch Kiox 300 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für Kiox 300:
