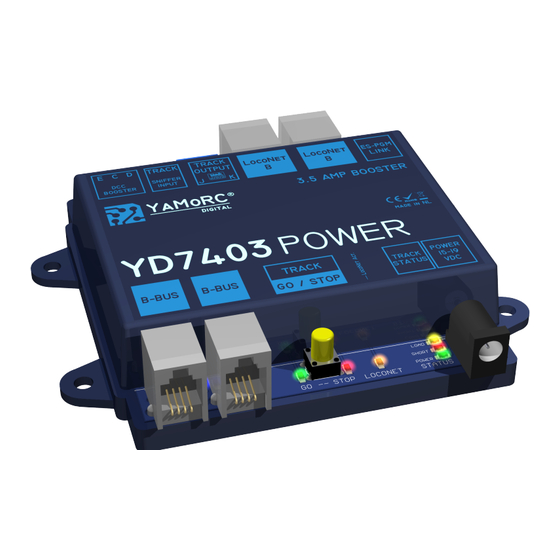

Yamorc YD7403 Booster Schnelleinstieg
Universal booster 3,5a
Verwandte Anleitungen für Yamorc YD7403 Booster
Inhaltszusammenfassung für Yamorc YD7403 Booster

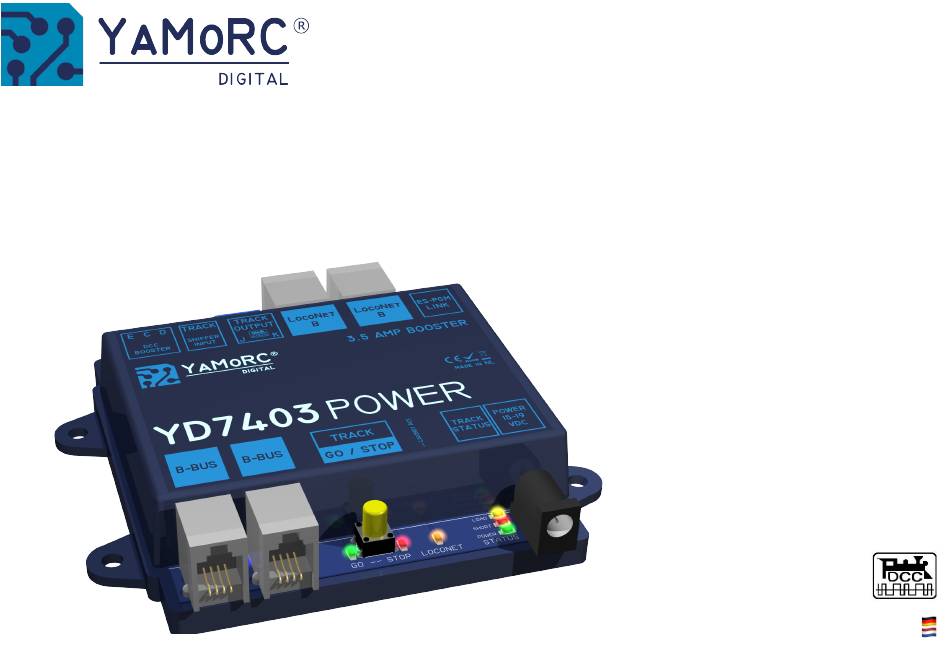

- Seite 1 YD7403 Booster Universal Booster 3,5A Schnelleinstieg (2023-09-11) Designed by Karst Drenth Made in Germany Assembled in NL...
-
Seite 2: Inhaltsverzeichnis
YD7403 Inhaltsverzeichnis Beschreibung…………………………………………………………………………………….. 3 Technische Daten………………………………………………………………………………. 4 Montage, Maßzeichnung…………………………………………………………………… 4 Wich ge Hinweise……………………………………………………………………………… 5 Hardwareübersicht……………………………………………………………………………. 6 Garan e……………………………………………………………………………………………. 10 www.yamorc.de... -
Seite 3: Beschreibung
Ein Polaritätswechsel des Track Outs kann über eine DCC Zubehöradressen (Weichenadressen) ausgeführt werden. · Achtung!ÊDieseÊFunk onÊersetztÊkeinÊvollständigesÊKehrschleifenmodul.Ê WirdÊdieÊPolaritätÊständigÊgewechseltÊkannÊdiesÊzurÊErwärmungÊdesÊBoostersÊführen.ÊÊ Der YD7003 kann über Loconet® seinen aktuellen Status an die Zentrale melden. · Dem Mulifunktionstaster am YD7003 können verschiedene Aktionen (Not-Halt global, Not-Halt lokal, Power on/off global, Power on/off lokal) · zugeordnet werden. www.yamorc.de... -
Seite 4: Technische Daten
CDE Booster Anschluss, Track Sniffer 84 mm Abmessungen des Gehäuses 84 mm x 88 mm x 22 mm Lochabstand 94,5 mm, 42,5 mm Montage 42,5 mm 88 mm Die Montage des YD6016RB-CS erfolgt über die vier Montagelöcher seitlich am Gehäuse. www.yamorc.de... -
Seite 5: Wich Ge Hinweise
Der YD7003 wurde ausschließlich für trockene Innenräume entwickelt. Betreiben Sie den YD7003 daher nicht in Umgebungen mit großen Temperatur · - und Lu feuch gkeitsschwankungen oder im Außenbereich. Versuchen Sie nicht, den YD7003 zu öffnen. Unsachgemäße ausgeführte Handlungen können zur Zerstörung des YD7003 führen. · www.yamorc.de... -
Seite 6: Hardwareübersicht
Anschluss 2 Zentrale über Loconet® B hergestellt werden. ES-PGM Anschluss YaMoRC-Programmieradapter Link Mit dem YaMoRC-Programmieradapter können Firmware-Updates und die erweiterte Programmierung durchgeführt werden. B-Bus® Mit einem B-Bus® Anschlusskabel kann eine Verbindung zur Anschluss 1 Zentrale über den B-Bus® hergestellt werden. - Seite 7 Rote LED **** **** Grüne Led blinkt. Spannungsversorgung vorhanden. Grüne LED Rote LED leuchtet. Kurzschluss am Track Out erkannt. 16 Power Anschluss DC (Gleichspannung) Netzteil, Schutzklasse 2 15-19 2,5mm Hohlstecker Min: 15VDC Max: 19VDC Max: 3,5A 10 11 15 16 www.yamorc.de...
- Seite 8 YD7403 Anschlussbeispiel der YD6016LN-CS Rückmelder am 2-Leiter Gleis, mit YD7403 Booster über LocoNet® Weiter LocoNet® Komponenten Beidsei ge Gleistrennung Zentrale Booster Hinweis: Gleistrennung zwischen Zentrale und Booster immer, wie hier gezeigt, prüfen! Der angezeigte Messwert darf 0,8 Volt nicht überschreiten! Wird die Spannung von 0,8V überschri en, muss die Verdrahtung und die...
- Seite 9 YD7403 Anschlussbeispiel der YD6016LN-CS Rückmelder am 2-Leiter Gleis, mit YD7403 Booster, Z21® über Roco® B-Bus® Weiter LocoNet® Komponenten Z21® Loconet® R-Bus® B-Bus® Track Beidsei ge Gleistrennung Zentrale Booster Hinweis: Gleistrennung zwischen Zentrale und Booster immer, wie hier gezeigt, prüfen! Der angezeigte Messwert darf 0,8 Volt nicht überschreiten! Wird die Spannung von 0,8V überschri en, muss die Verdrahtung und die...
-
Seite 10: Monate Gewährleistung Ab Kaufdatum
Inhalt der Garan e/Ausschlüsse: Die Garan e umfasst nach Wahl von YaMoRC, die kostenlose Besei gung oder den kostenlosen Ersatz des schadha en Teils, die nachweislich auf Kon- struk ons-, Herstellungs-, Material- oder Transpor ehler beruht. Hierzu müssen Sie den Decoder ordnungsgemäß frankiert an uns einsenden. Weiterge- hende Ansprüche sind ausgeschlossen.
