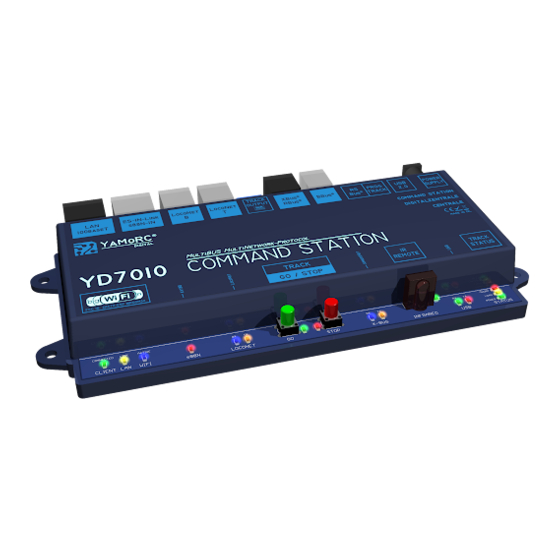

Yamorc YD7010 Schnelleinstieg
Verwandte Anleitungen für Yamorc YD7010
Inhaltszusammenfassung für Yamorc YD7010
- Seite 1 YD7010 Multi LAN Protocol Command Station Schnelleinstieg (2024−07−23) Designed by Karst Drenth Made in Germany Assembled in NL...
-
Seite 2: Inhaltsverzeichnis
Montage, Maßzeichnung…………………………………………………………………… 4 Wich&ge Hinweise……………………………………………………………………………… 5 Hardwareübersicht……………………………………………………………………………. 6 Überblick Konfigura&onsmenü der YD7010………………………….…………… 9 YD7010 mit dem Netzteil und dem PC über USB verbinden……….……… 12 Anschlussbeispiel Handregler……………………………………………………………. 12 Anschluss Hauptgleis bzw. Programmiergleis……………………………………. 13 Anschlussbeispiel der Rückmelder am 2-Leiter Gleis und am LocoNet® T…………………………………………………………………………………… 14 Anschlussbeispiel der YD6016LN-CS Rückmelder am 2-Leiter Gleis,... -
Seite 3: Beschreibung
Die YD7010 ist mit Busanschlüssen für Loconet®T für Rückmelder und Handregler, Loconet®B für Booster, XpressNet® für Rückmelder und Handregler, Roco® B-Bus für Booster und S88 ES-Link ausgestaEet. Über den S88 ES-Link können alle Module von YaMoRC konfiguriert werden, die über einen ES-Link Anschluss (z.B. YD8008, YD8044, YD8116, YD7403, usw.) verfügen. -
Seite 4: Technische Daten
WiThroEle® (Netzwerk) Abmessungen des Gehäuses 157 mm x 88 mm x 22 mm Lochabstand 173,5 mm, 42,5 mm Montage Die Montage des YD7010 erfolgt über die vier Montagelöcher seitlich am Gehäuse. Maßzeichnung 173,5 mm 157 mm 42,5 mm 88 mm... -
Seite 5: Wich&Ge Hinweise
Das Netzteile muss den gängigen VDE/EN- und CE-Normen entsprechen. Das verwendeten Netzteile muss der Schutzklasse 2 entsprechen. Eine Nichtbeachtung kann zu schweren Schäden an der YD7010 führen. Das Netzteil muss mit diesem Zeichen gekennzeichnet sein. Weiter Informa&onen zur Schutzklasse finden Sie z.B. hier: hEps://www.google.com/search?q=schutzklasse+2&oq=schutzklasse+2 Das Netzteil darf einen maximalen Ausgangsleistung von 60W nicht überschreiten. -
Seite 6: Hardwareübersicht
Anschluss VDC (Gleichspannung) Netzteil Supply 5,5x2,1mm Hohlstecker Min: 15VDC Max: 19VDC Max: 60W (Ausgangsleistung des Netzteils) Das verwendeten Netzteile muss der Schutzklasse 2 entsprechen. Eine Nichtbeachtung kann zu schweren Schäden an der YD7010 führen. Das Netzteil muss mit diesem Zeichen gekennzeichnet sein. www.yamorc.de... - Seite 7 Orange LED — Orange LED aus, keine Verbindung über ein Netzwerkkabel. Link Lan **** Orange LED blinkt unregelmäßig, zeigt an das die YD7010 mit einem Netzwerkkabel an einem z.B. Router verbunden ist und Datenaustausch staXindet Blaue LED — Blaue LED aus, Wlan deak&viert...
- Seite 8 YD7010 Hardwareübersicht USB Ak&vitätsanzeige Grüne LED **** Grüne LED RX, Daten werden über USB empfangen Rote LED **** Rote LED TX, Daten werden über USB gesendet Track Status Rote LED **** Rote LED blinkt, Kurzschluss am Track Out erkannt Short...
-
Seite 9: Überblick Konfigura&Onsmenü Der Yd7010
YD7010 Überblick Konfigura+onsmenü der YD7010 Die einzelnen Konfigura&onsmenüs der YD7010 werden einfach durch das Klinken auf die einzelnen SchalZlächen aufgerufen. Durch klicken auf die Einzelnen Karteireitern werde weitere Menüpunkte aufgerufen. Einen Kurzen Überblich wie die Menüstruktur aussieht ist hier dargestellt. - Seite 10 YD7010 Überblick Konfigura+onsmenü der YD7010 Die einzelnen Konfigura&onsmenüs der YD7010 werden einfach durch das Klinken auf die einzelnen SchalZlächen aufgerufen. Durch klicken auf die Einzelnen Karteireitern werde weitere Menüpunkte aufgerufen. Einen Kurzen Überblich wie die Menüstruktur aussieht ist hier dargestellt.
- Seite 11 YD7010 Überblick Konfigura+onsmenü der YD7010 Die einzelnen Konfigura&onsmenüs der YD7010 werden einfach durch das Klinken auf die einzelnen SchalZlächen aufgerufen. Durch klicken auf die Einzelnen Karteireitern werde weitere Menüpunkte aufgerufen. Einen Kurzen Überblich wie die Menüstruktur aussieht ist hier dargestellt.
-
Seite 12: Yd7010 Mit Dem Netzteil Und Dem Pc Über Usb Verbinden
Anschlussbeispiel Handregler An der YD7010 können alle gängigen Handregler für Loconet® (z.B. Uhlenbrock®, Piko®, Digitrax®, usw.) und Xpressnet® (z.B. Lenz®, Roco®, usw.) direkt betrieben werden. Es muss aber unbedingt darauf geachtet werden das die Buchsen für Loconet® und Xpressnet® nicht verwechselt werden. -
Seite 13: Anschluss Hauptgleis Bzw. Programmiergleis
YD7010 Anschluss Hauptgleis bzw. Programmiergleis Beidsei&ge Gleistrennung zwischen Hauptgleis und Programmiergleis www.yamorc.de P 13... -
Seite 14: Anschlussbeispiel Der Rückmelder Am 2-Leiter Gleis Und Am Loconet® T
YD7010 Anschlussbeispiel der Rückmelder am 2-Leiter Gleis und am LocoNet® T Weiter LocoNet® Komponenten www.yamorc.de P 14... -
Seite 15: Anschlussbeispiel Der Yd6016Ln-Cs Rückmelder Am 2-Leiter Gleis, Mit Yd7403 Booster Über Loconet® B
YD7010 Anschlussbeispiel der YD6016LN-CS Rückmelder am 2-Leiter Gleis, mit YD7403 Booster über LocoNet® B Weiter LocoNet® Komponenten Beidsei&ge Gleistrennung zwischen Zentrale und Booster Booster Zentrale Hinweis: Gleistrennung zwischen Zentrale und Booster immer, wie hier gezeigt, prüfen! Der angezeigte Messwert darf 0,8 Volt nicht überschreiten! Wird die Spannung von 0,8V überschriEen, muss die Verdrahtung und die... -
Seite 16: Monate Gewährleistung Ab Kaufdatum
Inhalt der Garan+e/Ausschlüsse: Die Garan&e umfasst nach Wahl von YaMoRC, die kostenlose Besei&gung oder den kostenlosen Ersatz des schadhaUen Teils, die nachweislich auf Kon- struk&ons-, Herstellungs-, Material- oder TransporZehler beruht. Hierzu müssen Sie den Decoder ordnungsgemäß frankiert an uns einsenden. Weiterge- hende Ansprüche sind ausgeschlossen.
