Yamorc YD7652 Kurzanleitung

Drehscheibensteuerung
Vorschau ausblenden Andere Handbücher für YD7652:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen




Designed by Karst Drenth
Made in Germany
Assembled in NL
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yamorc YD7652

Inhaltszusammenfassung für Yamorc YD7652

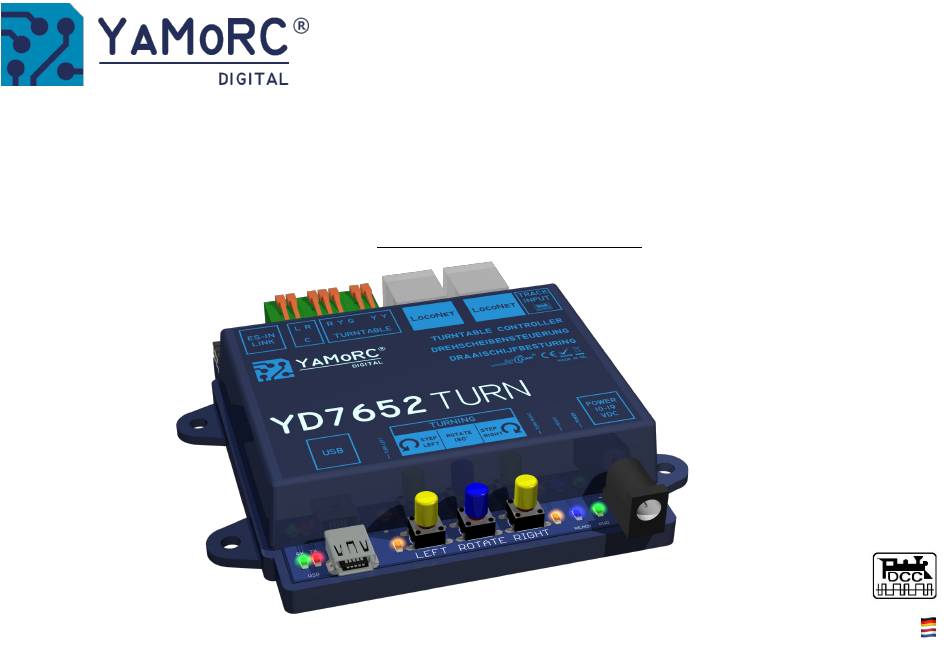

  • Seite 1      Designed by Karst Drenth Made in Germany Assembled in NL...

  • Seite 2: Inhaltsverzeichnis

    YD7652 Inhaltsverzeichnis Beschreibung…………………………………………………………………………………….. Funktionsbeschreibung……………………………………………………………………… Grundsätzliche Voraussetzungen für der Einsatz des YD7652……………. Technische Daten………………………………………………………………………………. Montage, Maßzeichnung…………………………………………………………………… Wichtige Hinweise……………………………………………………………………………… Spezieller Haftungsausschluss Digikeijs-Netzteil DR0710 ADJ…………..Hardwareübersicht…………………………………………………………………………….. Anschlussbeispiel Fleischmann® Drehschiebe und baugleiche……………. Anschlussbeispiel Roco® Drehschiebe 42615………………………………………. Anschlussbeispiel Märklin® Drehscheibe 7286; Roco 665201 und baugleiche (Basic Modus)……………………………………………………………………...

  • Seite 3: Beschreibung

    • Der YD7652 unterstützt alle gängigen Steuerungsprotokolle (Fleischmann, Märklin, usw.). • Beim Einsatz des YD7652 in der keine Umbauten an der Drehscheibe nötig, die Drehscheibe kann "Out of the Box" angeschlossen und betrieben wer- den. • Die Umpolung des Bühnengleise erfolgt direkt im YD7652, es ist also keine weitere Hardware erforderlich.

  • Seite 4: Technische Daten

    YD7652 Technische Daten Ein Rückmeldeeingang für die Belegtmeldung Maßzeichnung Anzahl der Rückmeldeeingänge des Drehschein Bühnengleises. 94,5 mm Adressbereich 1 - 4096 84 mm Belastbarkeit eines Rückmeldeeingangs Überlastfestigkeit eines Rückmeldeeingangs 5 A für 100 ms Empfindlichkeit der Rückmelder 1 mA Stromfluss...

  • Seite 5: Wichtige Hinweise

    Spannungsquellen müssen so abgesichert sein das es im Fehlerfall nicht zu einem Kabelbrand kommen kann. • Ein USB-Isolator ist dann zu verwenden, wenn am Track Input Anschluss des YD7652 eine Zentrale (Track Out) mit USB oder LocoNet® verbunden ist. Der USB-Isolator verhindert gefährliche Masseschleifen bzw. Ausgleichsspannungen oder Ströme zwischen den Komponenten.

  • Seite 6: Hardwareübersicht

    RX blitzt wenn Daten über USB empfangen werden. TX blitzt wenn Daten über USB gesendet werden. USB 2.0 Anschluss Wir empfehlen immer einen USB Isolator zu verwenden wenn der YD7652 über USB konfiguriert wird. orange Dauerleuchten; Motor oder Gleisspannung fehlt *-*-* Drehrichtung nach rechts *—*...

  • Seite 7: Anschlussbeispiel Fleischmann® Drehschiebe Und Baugleiche

    YD7652 Anschlussbeispiel Fleischmann® Drehscheibe und baugleiche (Basic Modus) (6052, 6152 (C), 6651, 6652 (2-Leiter), 6154, 9152, 35900) Es sind keinerlei Umbauten an der Drehscheibe erforderlich! Es dürfen auf keinen Fall die Kontaktlaschen an der Drehscheibenbühne entfernt werden. Außerdem ist es wichtig das die Gleisanschlüsse beidseitig von den Schuppengleisen isoliert (getrennt) werden. Die Schuppengleise können entweder über Rückmelder oder direkt von der Zentrale aus, mit Gleisspannung versorgt werden.

  • Seite 8: Anschlussbeispiel Roco® Drehschiebe 42615

    YD7652 Anschlussbeispiel Roco® Drehscheibe 42615 (Basic Modus) Es sind keinerlei Umbauten an der Drehscheibe erforderlich! Es dürfen auf keinen Fall die Kontaktlaschen an der Drehscheibenbühne entfernt werden. Außerdem ist es wichtig das die Gleisanschlüsse beidseitig von den Schuppengleisen isoliert (getrennt) werden. Die Schuppengleise können entweder über Rückmelder oder direkt von der Zentrale aus, mit Gleisspannung versorgt werden.

  • Seite 9: Anschlussbeispiel Märklin® Drehscheibe 7286; Roco 665201 Und Baugleiche (Basic Modus)

    YD7652 Anschlussbeispiel Märklin® Drehscheibe 7286; Roco 665201 und baugleiche (Basic Modus) Es sind keinerlei Umbauten an der Drehscheibe erforderlich! Es dürfen auf keinen Fall die Kontaktlaschen an der Drehscheibenbühne entfernt werden. Außerdem ist es wichtig das die Gleisanschlüsse von den Schuppengleisen werden getrennt (isoliert). Die Schuppengleise können entweder über Rückmel- der oder direkt von der Zentrale aus, mit Gleisspannung versorgt werden.

  • Seite 10: Monate Gewährleistung Ab Kaufdatum

    Inhalt der Garantie/Ausschlüsse: Die Garantie umfasst nach Wahl von YaMoRC, die kostenlose Beseitigung oder den kostenlosen Ersatz des schadhaften Teils, die nachweislich auf Kon- struktions-, Herstellungs-, Material- oder Transportfehler beruht. Hierzu müssen Sie den Decoder ordnungsgemäß frankiert an uns einsenden. Weiterge- hende Ansprüche sind ausgeschlossen.
