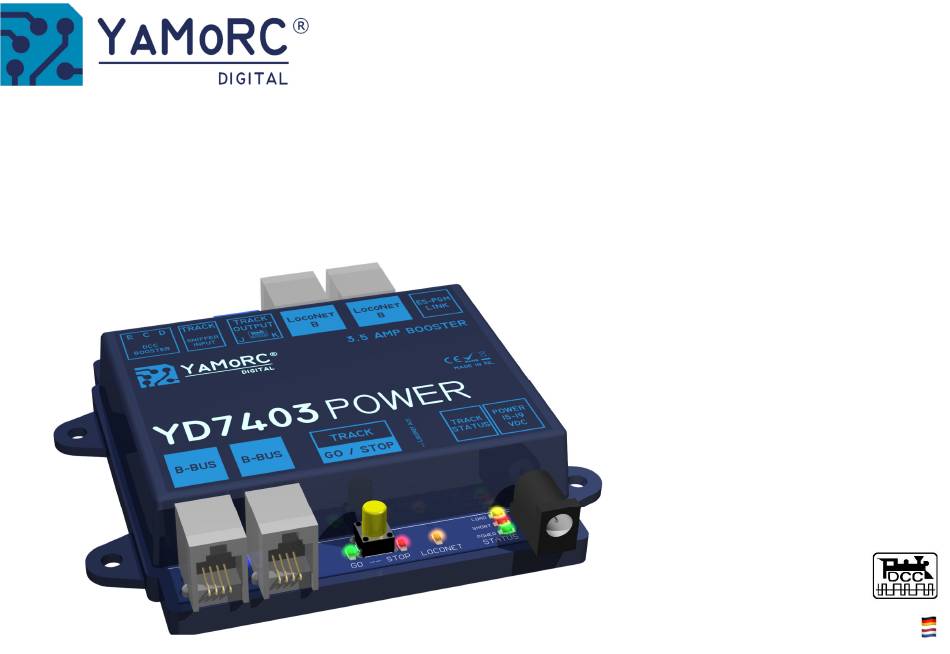

- Seite 1 YD7403 Booster Universal Booster 3,5A Schnelleinstieg (2023−11−02) Designed by Karst Drenth Made in Germany Assembled in NL...
-
Seite 2: Inhaltsverzeichnis
YD7403 Booster über LocoNet®…………………………………………………… 8 Anschlussbeispiel der YD6016LN-CS Rückmelder am 2-Leiter Gleis, ® mit YD7403 Booster, Z21® über Roco® B-Bus …………………………………. 9 Anschlussbeispiel YD7403 Booster, Rückmelder am 2-Leiter Gleis über den CDE Booster Anschluss z.B. Lenz® LZxxx …………………………….. 10 Anschlussbeispiel YD7403 Booster, Rückmelder am 2-Leiter Gleis... -
Seite 3: Beschreibung
Achtung! Die Digitalformate mfx®, Motorola und ähnliche werden nicht unterstützt! Der YD7403 ist ein reiner DCC Booster. Der YD7403 ist "Out of the Box" so konfiguriert das die Signalquelle (Loconet®, B-Bus®, CDE Anschluss, Track Sniffer) automa&sch ausgewählt wird. ... -
Seite 4: Technische Daten
CDE Booster Anschluss, Track Sniffer 84 mm Abmessungen des Gehäuses 84 mm x 88 mm x 22 mm Lochabstand 94,5 mm, 42,5 mm Montage 42,5 mm 88 mm Die Montage des YD7403 erfolgt über die vier Montagelöcher seitlich am Gehäuse. www.yamorc.de... -
Seite 5: Wich&Ge Hinweise
Zentrale trennen oder abschalten. Der YD7403 darf keinesfalls in der Nähe von starken Wärmequellen, wie z.B. Heizkörpern oder Orten mit direkter Sonneneinstrahlung, verbaut werden. Mon&eren Sie den YD7403 darum an einem Ort mit ausreichender BelüVung, um die Abwärme abführen zu können. -
Seite 6: Hardwareübersicht
Loconet® B Zentrale über Loconet® B hergestellt werden. Anschluss 2 ES-PGM Anschluss YaMoRC-Programmieradapter Mit dem YaMoRC-Programmieradapter können Firmware-Updates Link und die erweiterte Programmierung durchgeführt werden. B-Bus® Mit einem B-Bus® Anschlusskabel kann eine Verbindung zur Zentrale über den B-Bus® hergestellt werden. - Seite 7 YD7403 Hardwareübersicht 13 Taster Booster Mit diesem Taster können verschiedene Ak&on ausgelöst werden. Im Auslieferungszustand ist die Ak&on Power on/off global (Zentrale und alle Booster an- bzw. abschalten) Zeigt an das ein Datenaustausch über Loconet® staYindet. Orange LED Loconet® Akt.
-
Seite 8: Anschlussbeispiel Der Yd6016Ln-Cs Rückmelder Am 2-Leiter Gleis, Mit Yd7403 Booster Über Loconet
YD7403 Anschlussbeispiel der YD6016LN-CS Rückmelder am 2-Leiter Gleis, mit YD7403 Booster über LocoNet® Weiter LocoNet® Komponenten Beidsei&ge Gleistrennung zwischen Zentrale und Booster Booster Zentrale Hinweis: Gleistrennung zwischen Zentrale und Booster immer, wie hier gezeigt, prüfen! Der angezeigte Messwert darf 0,8 Volt nicht überschreiten! Wird die Spannung von 0,8V überschriMen, muss die Verdrahtung und die... -
Seite 9: Anschlussbeispiel Der Yd6016Ln-Cs Rückmelder Am 2-Leiter Gleis
Beidsei&ge Gleistrennung zwischen Zentrale und Booster * Durch die Galvanische Trennung des Loconet® im YD7403 kann der YD7403 gefahrlos über Loconet® mit dem Loconet® der Z21 verbunden werden. So ist es möglich, den YD7403 zu steuern und Statusmeldungen über Loconet® abzufragen. -
Seite 10: Anschlussbeispiel Yd7403 Booster, Rückmelder Am 2-Leiter Gleis Über Den Cde Booster Anschluss Z.b. Lenz® Lzxxx
Anschluss Track Beidsei&ge Gleistrennung zwischen Zentrale und Booster Achtung! Hier wird nur der Anschluss über die CDE Klemmen der Zentrale zum YD7403 dargestellt. Die YD6016LN-CS dienen nur als Beispiel wie die Verbindung zum Gleis aussehen kann. Booster Zentrale Hinweis: Gleistrennung zwischen Zentrale und Booster immer, wie hier gezeigt, prüfen! Der angezeigte Messwert darf 0,8 Volt nicht überschreiten! Wird... -
Seite 11: Anschlussbeispiel Yd7403 Booster, Rückmelder Am 2-Leiter Gleis Über Den Track Sniffer Eingang
Beidsei&ge Gleistrennung zwischen Zentrale und Booster Achtung! Hier wird nur der Anschluss über die Track Out Klemmen der Zentrale und dem Track Sniffer Eingang des YD7403 dargestellt. Die YD6016LN-CS dienen nur als Beispiel wie die Verbindung zum Gleis aussehen kann. -
Seite 12: Anschlussbeispiel Der Yd7403 Booster An Einer Uhlenbrock® Intellibox®, Intellibox®2 Bzw. Intellibox® Basic
YD7403 Anschlussbeispiel der YD7403 Booster an einer Uhlenbrock® Intellibox®, Intellibox®2 bzw. Intellibox® Basic Weiter LocoNet® Komponenten Intellibox®/IR Intellibox® Basic Track Loconet® Intellibox® 2 Achtung! Der Gleisausgang (Track Out) der Intellibox® darf nicht mit demselben Stromkreis verbunden werden, der von den Boostern gebildet wird. -
Seite 13: Monate Gewährleistung Ab Kaufdatum
Inhalt der Garan.e/Ausschlüsse: Die Garan&e umfasst nach Wahl von YaMoRC, die kostenlose Besei&gung oder den kostenlosen Ersatz des schadhaVen Teils, die nachweislich auf Kon- struk&ons-, Herstellungs-, Material- oder Transpor\ehler beruht. Hierzu müssen Sie den Decoder ordnungsgemäß frankiert an uns einsenden. Weiterge- hende Ansprüche sind ausgeschlossen.
