Was ist das B100R?
Das B100R ist eine Steuereinheit mit integrierter LCD-Anzeige
am Lenker. Da alle wichtigen Informationen auf dem kontrast-
reichen 1,4-Zoll Monochrom-LCD angezeigt werden, ist ein
größeres Display (Anzeige) in der Mitte des Lenkers nicht
erforderlich – das B100R ist ein eigenständiges System.
Montage des B100R

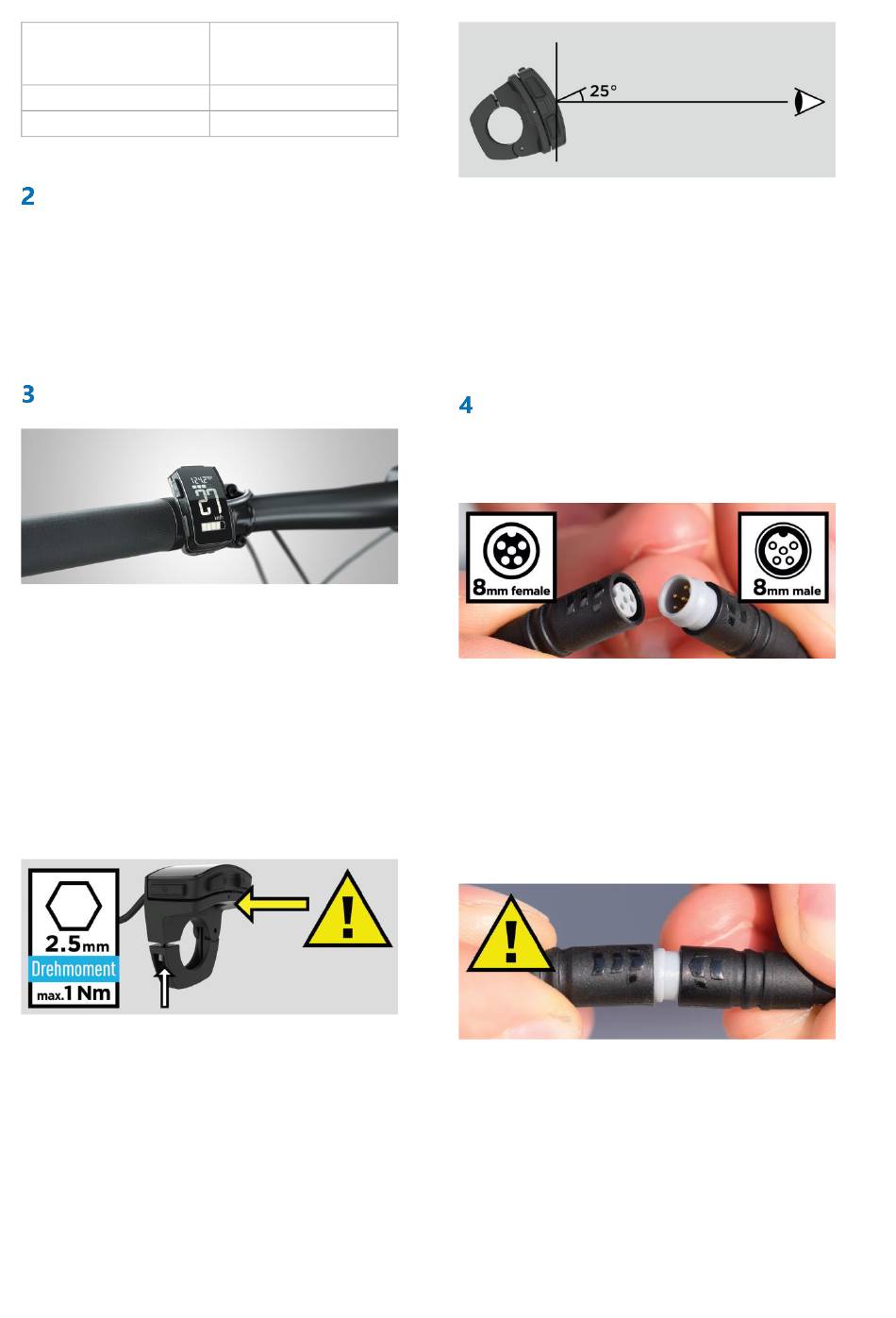

Abbildung 1: Remote am Lenker montiert
Das B100R wird auf der linken Seite des Lenkers Ihres
Pedelecs montiert [Abbildung 1]. Die gesamte Oberfläche der
LCD- Anzeige dient als Wippschalter für die Einstellungen „+"
und „-".
Das Bedienelement hat auch drei Tasten; zwei seitlich und
eine oben. Mit dem Schalter und den Tasten können Sie die
Einstellungen an Ihrem Pedelec, z. B. den Grad der Motor-
unterstützung, jederzeit ändern, ohne die Hände vom Lenker
zu nehmen.
Beachten Sie bei der Montage des B100R Abbildung 2.
Abbildung 2: Richtiges Drehmoment, Druck auf das Gehäuse
vermeiden
Drehmoment: Die Fernbedienung wird mit einer Schraube mit
2,5 mm Innensechskantkopf befestigt. Bitte die Schraube nicht
mit mehr als 1 N m (Newtonmeter) Drehmoment festschrau-
ben.
Vorsicht: Stellen Sie sicher, dass nichts am Lenker wie der Griff
oder der Bremshebel gegen die Seite oder die Unterseite des
B100R drückt (gelber Pfeil). Dies könnte die Funktion des
Wippschalters beeinträchtigen.
6/9
Hartbeschichtete PMMA
(PolyMethyl MethAcrylat)
Acrylglaslinse
IP67
58 g
Abbildung 3: Bester Betrachtungswinkel
Das Display ist so gestaltet, dass der optimale Blickwinkel 25
Grad unter der Senkrechten liegt [Abbildung 3]. Lösen Sie die
Befestigungsschraube und neigen Sie das Display am Lenker,
bis Sie den optimalen Winkel für Ihre Fahrposition gefunden
haben. Danach die Schraube mit einem Drehmoment von
nicht mehr als 1 N m wieder festziehen.
Hinweise zur Verbindung
des Steckers des
Bedienelements
Abbildung 4: Weibliche Kupplung und männlicher Stecker
Wenn Sie die beiden Enden des Steckers am Kabel, das von
dem B100R zum Rahmen des Pedelecs führt, öffnen müssen,
beachten Sie bitte die folgenden Anweisungen, wenn Sie den
Stecker wieder zusammenschließen.
Der männliche (male) Stecker am Kabel kommt vom
Bedienelement B100R [Abbildung 4, rechts], die weibliche
(female) Kupplung befindet sich am anderen Ende des Kabels
[Abbildung 4, links].
Abbildung 5: Steckermarkierungen ausrichten
Vorsicht: Die Enden müssen beim Anschluss richtig ausgerich-
tet sein. Kupplung und Stecker sind mit einer Markierung
versehen – die Markierungen korrekt ausrichten
[Abbildung 5].
